模型之间多信号连接的问题
一般问题
发布于 2024-12-04 11:32:56
查看 12过去572天

一个Sysplorer建立的模型(非Sysblock模型)中,有多个子系统组成,各子系统之间的信号连接非常多,连接线非常杂乱,有什么办法都对子系统模块输入输出信号进行汇总后,然后连接线,这样能让系统连接变得简洁有序。
例如,类似simulink的bus creator功能。 Sysplorer中的实现方法有哪些呢?
Multiplex是否可以?有没有其他更好的方法

所属专栏:Sysplorer基础平台
产品信息:Sysplorer系统建模仿真环境
控制工程其他

全部回答 1

发布于 2024-12-04 12:08:35

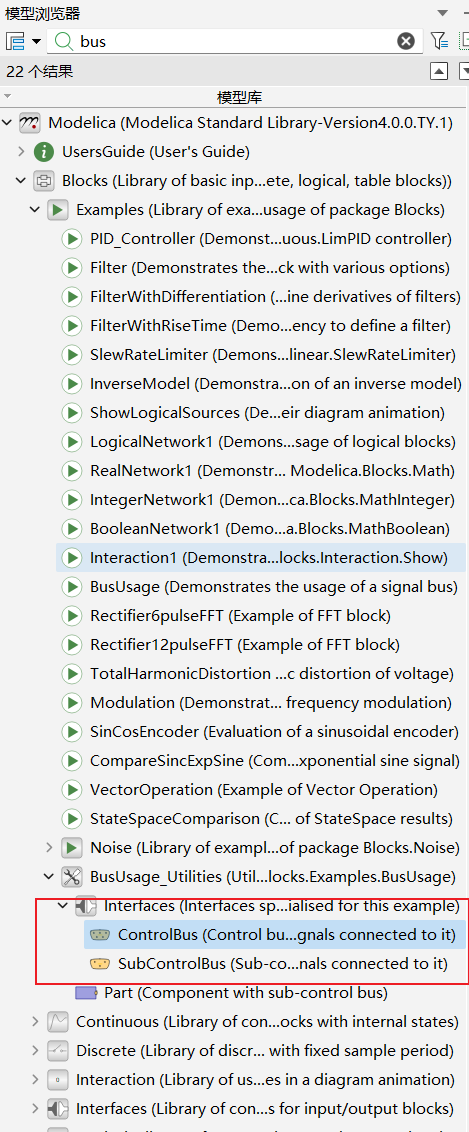

您好,Sysplorer中可以使用bus接口,模型路径:Modelica.Blocks.Examples.BusUsage_Utilities.Interfaces.ControlBus
