求助：为什么第二个图初始值不是从60开始的？

一般问题

发布于 2025-09-29 11:50:46

查看 19过去272天

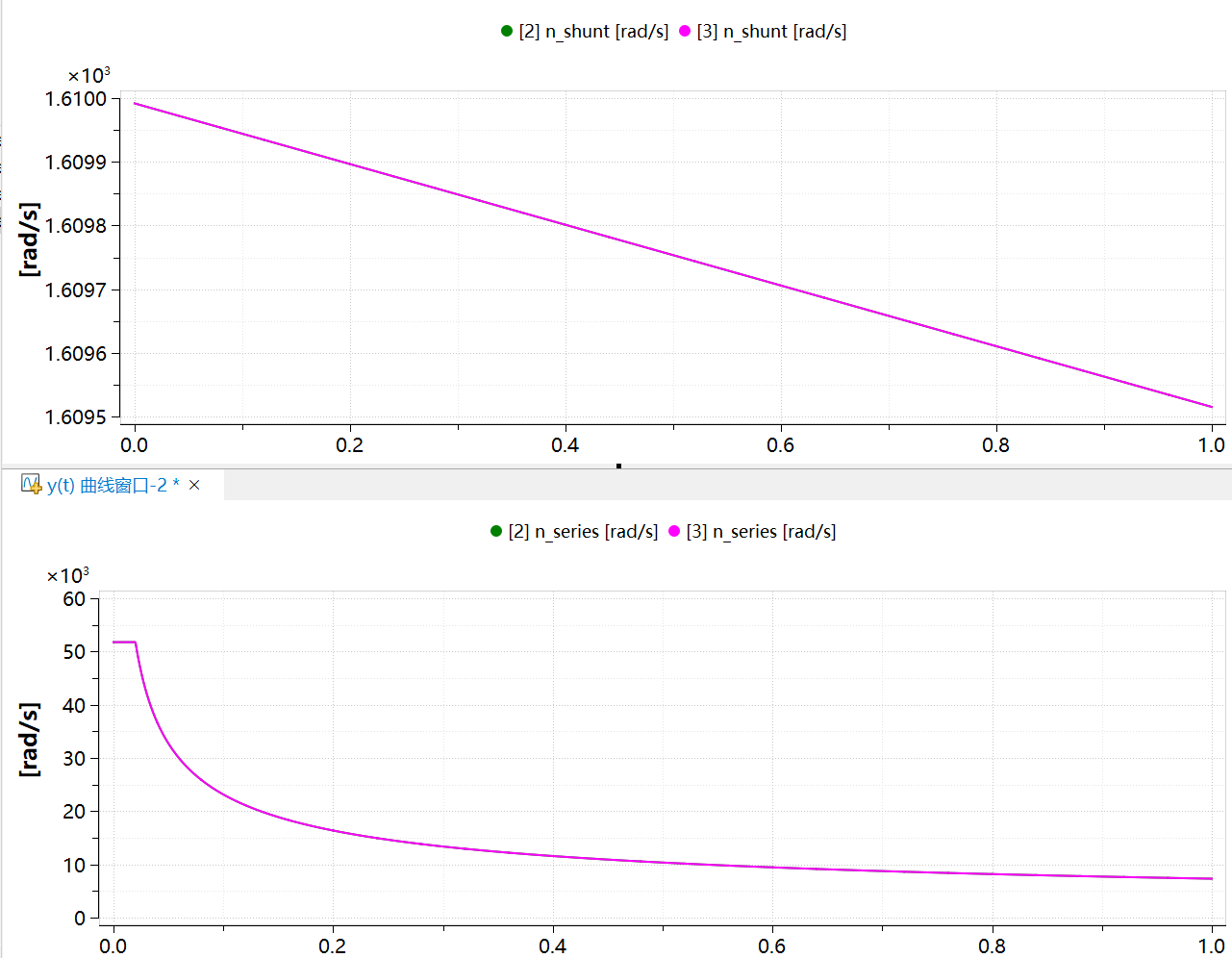

你好，工程师。在做的是直流电机仿真机械特性分析，基本图像可以对上。图2是matlab仿真结果，图1是mworks仿真结果。但是mworks的0时刻不是60，这个是什么原因？

下面附代码

所属专栏：Modelica语言

产品信息：Sysplorer系统建模仿真环境

系统建模

1 个附件(14kb)

采纳的回答

发布于 2025-09-29 13:43:42

您好，根据您的代码，n_series的初始值由参数Ce、Ct、Cpsi、U、Ra等参数计算得到，请检查模型与对标系统参数是否一致。

n_series = if Te > 0.01 then
             (1/Ce)*sqrt(Ct/(Cpsi*Te))*U - Ra/(Ce*Cpsi)
            else
              (1/Ce)*sqrt(Ct/(Cpsi*0.01))*U - Ra/(Ce*Cpsi);

全部回答 1

发布于 2025-09-29 13:43:42

您好，根据您的代码，n_series的初始值由参数Ce、Ct、Cpsi、U、Ra等参数计算得到，请检查模型与对标系统参数是否一致。

n_series = if Te > 0.01 then
             (1/Ce)*sqrt(Ct/(Cpsi*Te))*U - Ra/(Ce*Cpsi)
            else
              (1/Ce)*sqrt(Ct/(Cpsi*0.01))*U - Ra/(Ce*Cpsi);
