案例“LinearConduction”
一般问题
发布于 2026-04-28 21:25:53
查看 19过去61天

专家您好!
在学习内置案例“LinearConduction”时,有些疑惑,麻烦专家能否帮忙解答一下?

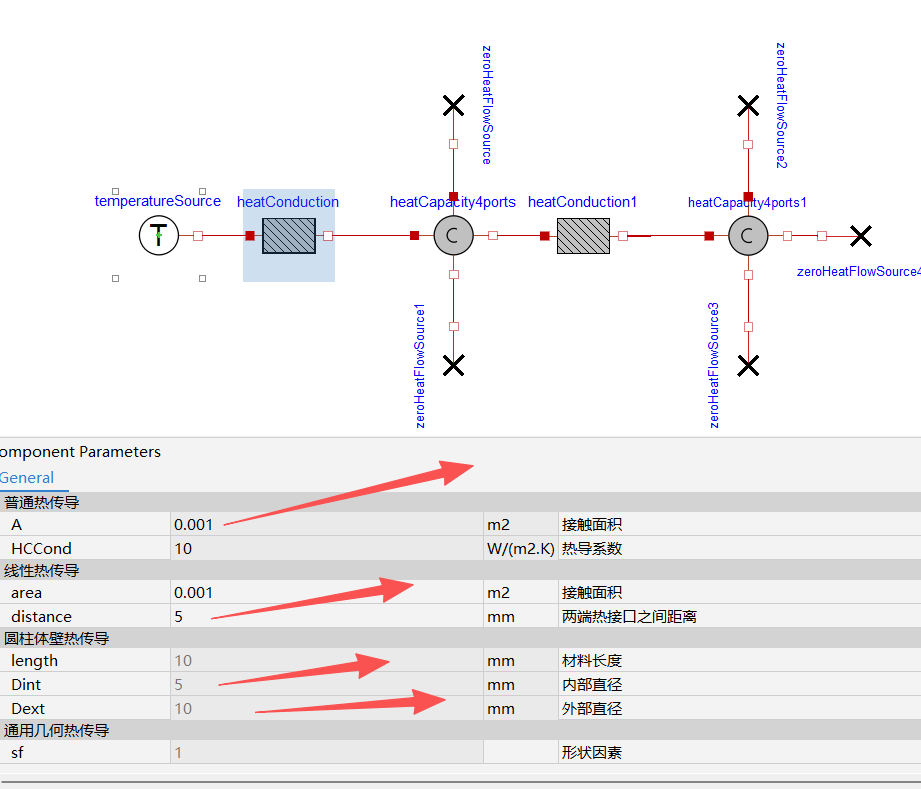

1.案例文档中说明铝棒的面积100mm^2,那组件参数中A接触面积应该为0.0001而不是0.001?
2.两端热接口之间的距离distance具体指什么?为什么第一个heatconduction模块中distance=5mm,第二个heatconduction1模块的distance=10mm?这个distance的物理意义是什么?
3.案例中是铝棒,为什么组件参数里面内部直径din=5mm,外部直径dext=10mm?

所属专栏:Sysplorer基础平台
产品信息:Sysplorer系统建模仿真环境
系统建模

全部回答 1

发布于 2026-04-29 13:35:34

您好,回复如下
问题一:
线性热传导面积给错了,应该是1000mm^2;
问题二:
线性热传导distance是指两个热端口之间热量传导经过的等效长度,distance 越大,热阻越大,导热越弱;distance 越小,热阻越小,导热越强;设置的不一样是因为把将铝棒一分为两个等体积的部分,右侧面温度约等于右侧温度,铝棒质心离左表面距离为10mm,铝棒左侧质心离左表面距离为5mm;
问题三:
内部直径和外部直径是设置“圆柱体壁热传导”的参数,和线性热传导计算模型无关,具体模型使用可参考文档说明文档
