状态机默认转移上是否支持添加事件/条件/动作?
一般问题
发布于 2026-06-01 10:27:11
查看 15过去3天

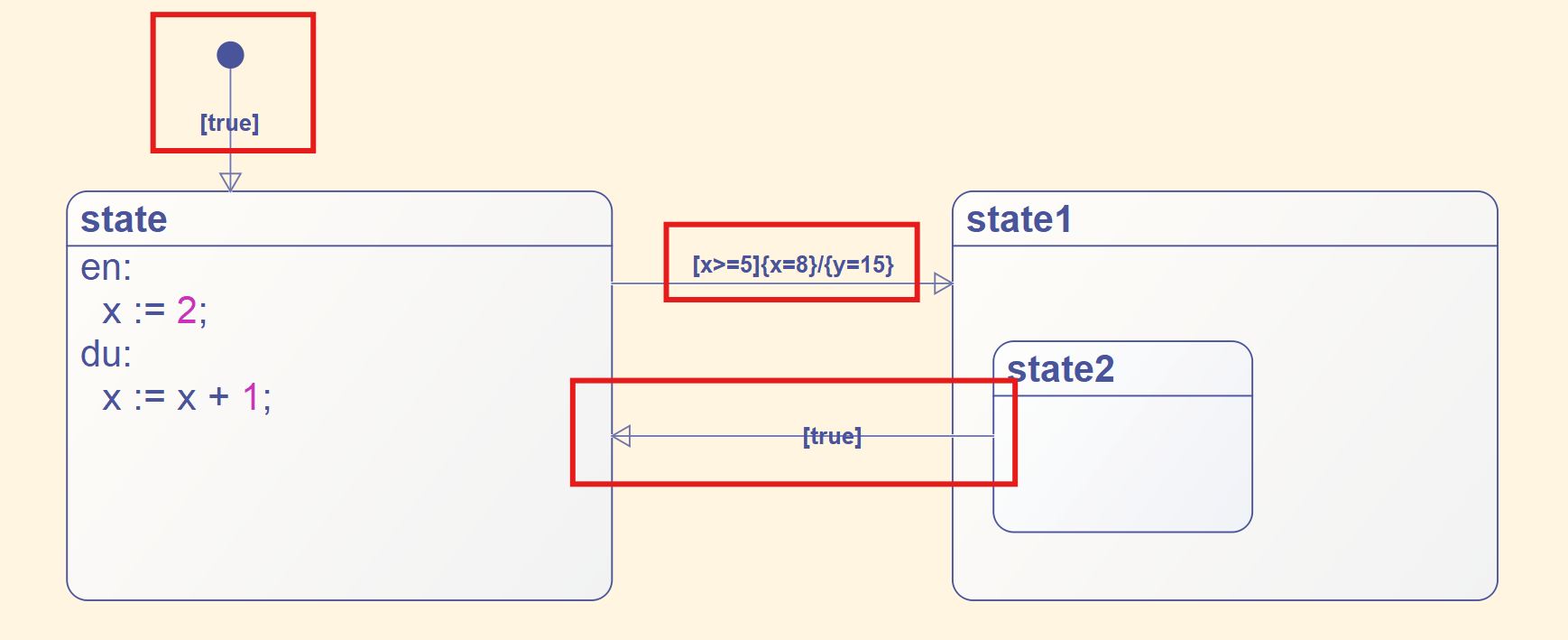

1.状态机默认转移上是否支持添加事件/条件/动作?还是说添加的只是一个备注?
2.状态是否支持“超转移”,即从子状态直接转移到另一个父状态?
3.转移标签是否支持“转移动作”即,动作/转移动作,动作和转移动作是否是同时发生的?

求大佬解答

所属专栏:Sysblock基础平台
产品信息:Sysplorer系统建模仿真环境
系统建模控制工程其他
附件 1 个附件(76kb)
采纳的回答
发布于 2026-06-01 13:41:08

您好,回复如下
1.在 Sysplorer 状态机中,转移(包括默认转移)上支持添加事件、条件、动作,添加的内容是实际的功能定义,而非备注。
2.目前 Sysplorer 的状态机支持从一个子状态直接转移到另一个父状态(即跨层级的转移),这种转移在状态机设计中通常称为“超转移”或“内部穿越转移”。可参考帮助文档状态机
3.在 Sysplorer 的状态机(StateGraph)组件中,转移标签支持“转移动作”,即在转移(Transition)上可以设置一个动作(Action)。这个转移动作是在转移条件满足并触发转移时执行的,此时转移本身与转移动作同时发生。

全部回答 1

发布于 2026-06-01 13:41:08

您好,回复如下
1.在 Sysplorer 状态机中,转移(包括默认转移)上支持添加事件、条件、动作,添加的内容是实际的功能定义,而非备注。
2.目前 Sysplorer 的状态机支持从一个子状态直接转移到另一个父状态(即跨层级的转移),这种转移在状态机设计中通常称为“超转移”或“内部穿越转移”。可参考帮助文档状态机
3.在 Sysplorer 的状态机(StateGraph)组件中,转移标签支持“转移动作”,即在转移(Transition)上可以设置一个动作(Action)。这个转移动作是在转移条件满足并触发转移时执行的,此时转移本身与转移动作同时发生。
