在使用降阶工具箱处理有限元结果时，常见问题包括静态降阶时间设置、结果文件路径、Ensight 脚本行数限制、Ansys 与 Ensight 结果差异，以及动态降阶中模态数量过多导致精度下降等。本文对相关问题进行整理，并给出处理思路。

一、适用场景

本文适用于以下场景：

• 使用降阶工具箱处理 Abaqus、Ansys 等有限元结果；
• 静态降阶结果只有一帧；
• Ensight 导入结果文件时出现异常；
• Ansys 与 Ensight 显示结果不一致；
• 动态降阶后模型精度不理想；
• 工况较多导致输出模态数量过大。

二、静态降阶的时间设置

1. 问题现象

静态降阶结果通常只有一帧，但在导入时，软件界面中可能仍需要设置开始时间和结束时间。

如果按默认时间范围设置，例如 0～1 秒，可能导致导入结果与实际静态结果不匹配。

2. 处理建议

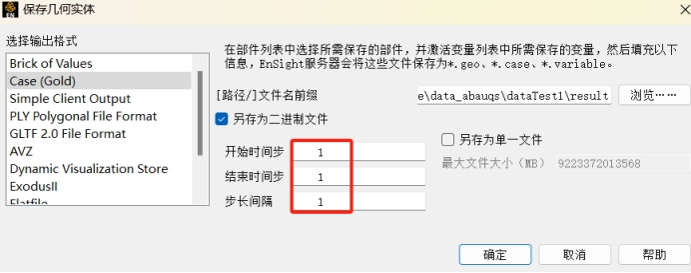

对于静态降阶，建议将开始时间和结束时间设置为一致。

例如：

• 开始时间：1；
• 结束时间：1；
• 步长间隔：1。

这样可以避免静态结果被错误识别为动态时间序列。

三、Abaqus 批处理路径问题

1. 问题现象

在 Abaqus 批量处理过程中，保存路径如果设置不规范，可能导致结果文件无法正确读取或导出。

2. 处理建议

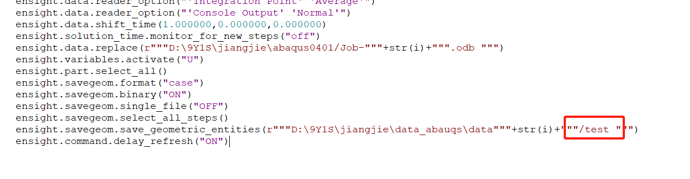

在批量处理脚本或路径配置中，应重点检查路径分隔符。

对于 Windows 环境下的路径，建议统一使用反斜杠，并避免路径中出现不必要的特殊字符。

同时建议：

• 路径中尽量避免中文字符；
• 文件夹名称不要包含空格；
• 结果文件集中放在独立目录；
• 批处理前先用小样例验证路径可用性。

四、Ensight 脚本行数限制

1. 问题现象

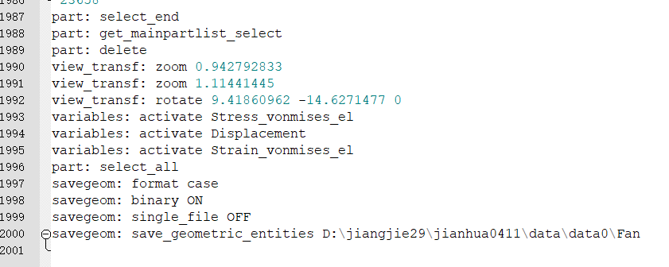

Ensight 脚本最多只能保存约 2000 行代码。如果自动生成的脚本超过限制，可能导致部分命令无法保存或执行不完整。

2. 处理建议

当处理变量较多或时间步较多的结果文件时，可以考虑：

• 减少不必要的变量输出；
• 拆分脚本执行流程；
• 分批处理结果文件；
• 优先保留关键变量；
• 对重复命令进行简化。

在处理大型有限元结果时，建议提前规划变量输出范围，避免一次性导出过多数据。

五、有限元结果变量选择

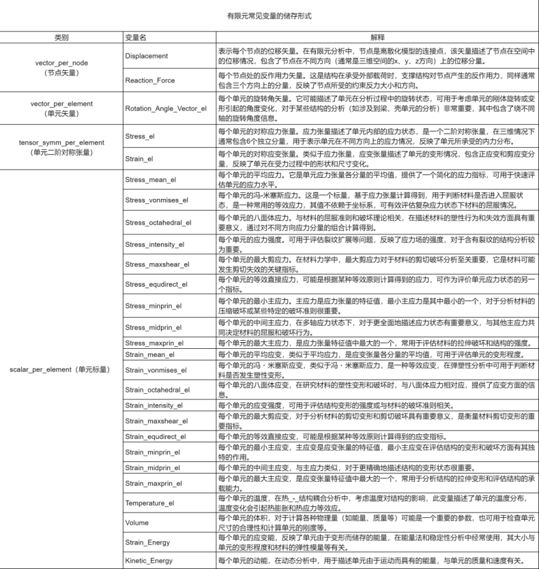

有限元结果文件通常包含大量输出变量，例如位移、应力、应变、温度、能量等。

在降阶前，应根据分析目标选择必要变量，不建议将所有变量全部导入。

常见变量包括：

类型	示例变量	说明
位移	Displacement	用于结构变形分析
反作用力	Reaction Force	用于约束和载荷分析
应力	Stress	用于强度和安全性分析
应变	Strain	用于变形程度分析
温度	Temperature	用于热分析
体积	Volume	用于单元体积相关计算
能量	Strain Energy、Kinetic Energy	用于能量变化分析

变量选择越精简，后续处理效率越高，降阶模型也更容易保持稳定。

六、Ensight 打开 Abaqus 结果文件的设置

1. 问题现象

Ensight 打开 Abaqus 结果文件时，如果高级选项设置不正确，可能导致结果读取异常、变量缺失或时间步识别不完整。

2. 处理建议

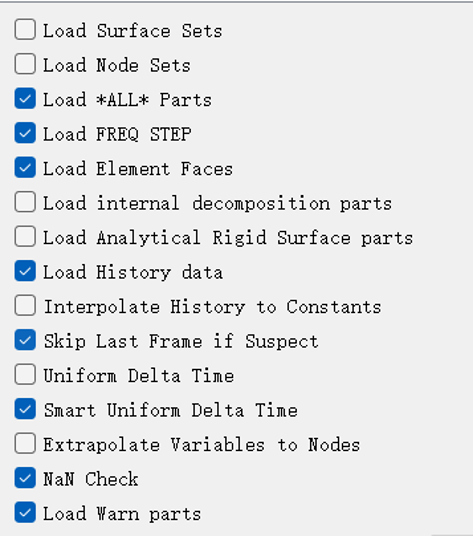

导入 Abaqus 结果文件时，应进入高级设置界面，检查以下内容：

• 是否加载所有部件；
• 是否加载历史数据；
• 是否统一时间；
• 是否跳过异常帧；
• 是否正确识别节点和单元数据；
• 是否启用必要的结果变量。


对于复杂模型，建议先导入小规模结果文件进行验证，再处理完整结果。

七、Ansys 与 Ensight 结果不一致

1. 问题现象

Ansys 软件中查看的结果，与 Ensight 导入后的结果可能存在差异。

这通常与两个软件的插值算法不同有关。即使使用相同的有限元结果文件，不同软件在后处理和结果插值时也可能得到不同显示结果。

2. 处理建议

可以采用以下两种处理方式。

方案一：通过 CSV 文件进行降阶

将有限元结果从 Ansys 导出为 CSV 文件，再在降阶工具箱中直接对 CSV 数据进行降阶。

此时需要手动添加可视化文件，用于后续展示降阶结果。

适用场景包括：

• 需要保证数据来源与 Ansys 后处理结果一致；
• 原始结果在 Ensight 中显示差异较大；
• 重点关注数值结果，而非自动可视化流程。

方案二：修改 case 变量结构文件

将确认正确的结果导出为 TXT 文本，再通过程序写入 case 的变量结构文件中，修改 Ensight 中对应变量值。

处理完成后，后续降阶流程可以按照正常方式继续进行。

适用场景包括：

• 仍希望沿用 Ensight 结果结构；
• 需要保留原有可视化流程；
• 结果变量结构较清晰，便于程序化修改。

八、有限元工具选择建议

在已有项目经验中，Abaqus 有限元模型在节点值一致性方面表现较稳定，适合作为模型降阶的有限元结果来源。

对于变形结果，Ansys 通常也可以正常进行降阶。但如果涉及节点值、插值结果或后处理结果一致性，应特别注意不同软件之间的数据差异。

建议原则如下：

• 优先使用经过验证的有限元结果；
• 不同软件结果不一致时，以原始数据和分析目标为准；
• 降阶前先进行结果一致性检查；
• 大模型处理前先使用小规模样例验证流程。

九、动态降阶中的模态数量问题

1. 问题现象

对于动态降阶，每一个时间步都可能对应一个模态。随着工况数量增加，总模态数也会增加。

如果每个工况都保留较高能量占比，例如 90% 以上，可能会保留 10 个以上模态。模态数量过多后，反而可能影响降阶模型精度和效率。

2. 主要原因

动态降阶中模态数量过多，常见原因包括以下两类。

原因一：模型具有对称性或各向同性

当模型数据特征分布较均匀时，系统难以用少量模态表达主要变化，因此会保留更多模态。

原因二：显著特征区域占比较小

例如，高温区域只占总区域的一小部分，大量低特征区域会稀释主要特征，导致降阶过程难以捕捉关键变化。

3. 处理建议

可以从数据区域和工况设置两方面优化：

• 删除周围低特征区域；
• 只保留中间显著特征部分；
• 扩大高温区域或关键变化区域；
• 减少无效工况；
• 降低不必要的能量保留比例；
• 对不同工况分组处理；
• 降阶前先分析特征区域分布。

动态降阶的关键不是保留尽可能多的模态，而是在保证主要物理特征的前提下，控制模态规模。

十、排查清单

使用降阶工具箱时，可以按以下顺序进行排查：

排查项	重点检查内容
静态降阶	起始时间和结束时间是否一致
批处理路径	路径分隔符是否正确，路径是否包含特殊字符
Ensight 脚本	是否超过约 2000 行限制
变量选择	是否导入了过多无关变量
Abaqus 导入	高级选项是否设置正确
Ansys 结果	与 Ensight 显示结果是否存在插值差异
动态降阶	模态数量是否过多
特征区域	关键变化区域是否被大量无效区域稀释

十一、小结

使用降阶工具箱时，建议重点关注以下问题：

• 静态降阶时，起止时间应设置一致；
• Abaqus 批处理路径应规范；
• Ensight 脚本行数存在限制，变量输出不宜过多；
• 有限元结果变量应按分析目标筛选；
• Ansys 与 Ensight 结果差异可能来自插值算法；
• 动态降阶应避免模态数量无控制增长；
• 显著特征区域过小，会影响降阶效果。

合理控制输入数据、变量范围和模态规模，可以提高降阶模型的可用性和计算效率。
