表面肌电智能假肢控制系统

1. 案例简介

智能假肢面对充满噪声和干扰的肌电信号时，如何精准识别意图并稳定执行动作，避免误判带来的风险？这正是本项目需要解决的核心问题。
本项目为第十七届蓝桥杯全国大学生软件和信息技术专业人才大赛智能装备数字化建模全国总决赛二等奖获奖作品，基于 MWORKS 平台完成了“表面肌电智能假肢控制系统”的完整建模仿真。本作品源代码已经开源至 MoHub，链接可见文章末尾。
当前，真实截肢患者肌电数据较为稀缺，且 sEMG 信号具有高度非平稳性和物理混叠缺陷，传统的单帧实时响应机制极易导致假肢发生高频抖动，控制难度较大。本项目通过引入“时序窗口投票”与“智能违抗”机制，尝试解决非侵入式生物电信号映射至物理动作时准确率低、易误判的问题，为低成本、高稳定性智能假肢控制方案的后续工程验证提供参考。

2. 技术路线

整体建模思路采用“慢决策（Syslab）- 安全执行（Sysplorer）”分层协同仿真架构，实现了数据驱动算法与物理机理模型的高效融合。主要技术亮点如下：

• 采用“时序窗口投票”决策机制：摒弃单帧信任机制，采用 0.2s 滑动窗口多数表决逻辑，利用群体冗余度有效对冲噪声，在训练集测试中将假肢抖动现象降低 93% 以上。
• 采用了“智能违抗”机制：引入代价敏感逻辑，当腕部高危指令置信度不足 65% 时，主动拦截并降级为安全手势，在训练集测试中将严重误判情况（将简单手势运动识别为腕部复杂自由度运动）降低 70.9% 。
• 腕-肘运动学耦合映射：创新引入基于人体运动学协同的意图映射，通过离散积分运算，仅用小臂 8 通道肌电信号实现第 10 自由度（小臂抬升）的平滑控制。减轻截肢患者用小臂残端带动假肢的物理负担（注：辅助小臂运动的假肢需要引入额外设计，目前市面上常见的假肢仍然需要患者用小臂残肢来带动假肢运动，并无小臂抬升的自由度）。
• 多仿真工具协同与生物力学约束：Syslab 负责 SVM 推理，Sysplorer 搭建刚体动力学模型与 PID 闭环控制，并加入手指三关节比例联动与物理硬限位，确保运动较为自然稳定。

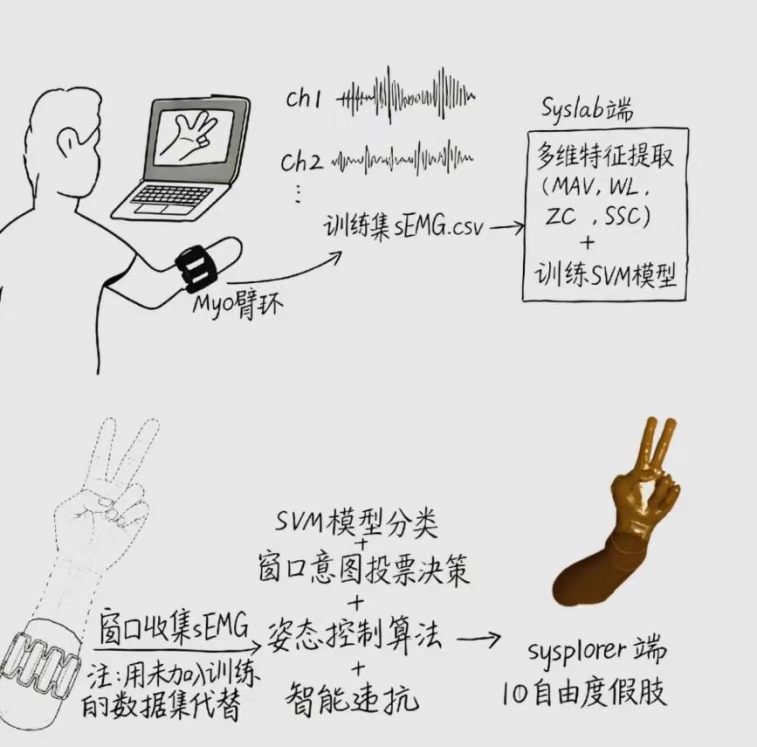

图1 智能假肢控制系统架构图

系统展示了基于 MWORKS 平台的完整技术路线。系统从 Myo 臂环采集的 8 通道 sEMG 信号出发，经 Syslab 完成多维特征提取（MAV、WL、ZC、SSC）和多分类 SVM 训练；随后进入滑动窗口多数表决与智能违抗机制的决策层；最终将决策指令（通过文本文件交互）传输至 Sysplorer 物理仿真端，驱动 10 自由度三维假肢实现 PID 控制与动作执行，建立从肌电数据到物理空间的安全闭环。

3. 仿真结果分析

本系统基于截肢患者的真实混叠数据，搭建了仿真实验平台，使用者可以通过在Syslab输入特定序号的动作组合指令，选择对应的sEMG训练集组合，然后在Sysplorer端进行物理仿真，观察智能假肢是否正确解析sEMG信号代表的动作意图以及是否自然稳定地执行动作。

特别地，在示例程序中设置了默认的动作组合：7秒内假肢抬起并将手掌面向镜头，按顺序做出手势表示数字“一”“二”“三”“四”“五”。此组合包含了腕部运动，手势运动以及腕部带动小臂运动，可以重点验证系统的决策准确度与物理执行平滑度。

在针对SVM模型的消融实验中，融合“能量（MAV/WL）+频率（ZC/SSC）”的四维特征结构展现出较高的重要性，移除频率特征后，系统识别率即骤降至 0%（注：每类动作只测试了对应的单个测试集），而完整特征融合在 17 类动作中实现了 94.12% 的试次准确率（17类动作测试中16 类实现了成功识别）。

在物理执行层面，Sysplorer 端的 PID 闭环控制器将离散的阶跃指令转化为平滑的关节角速度曲线，遵循指关节比例联动与防穿模硬限位，仿真过程中未出现明显的穿模或干涉现象。

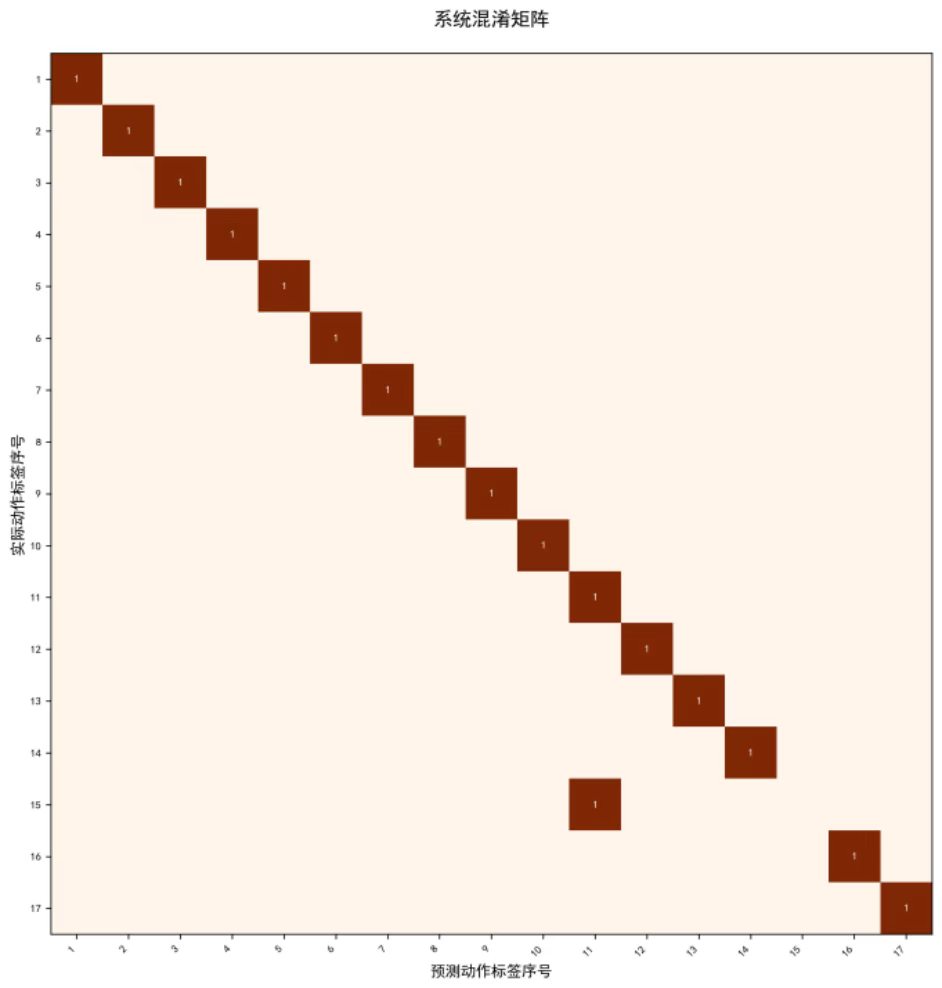

图 2 展示了多分类SVM模型在17类动作单个测试集上的识别结果。结果绝大部分集中在主对角线，表明系统在测试集的实验中在绝大多数动作上具有良好的判别力（总试次准确率94.12%，其中16类动作实现成功识别）。测试中唯一的混淆发生在动作15与动作11之间（手腕左右摆动与手腕旋后）。

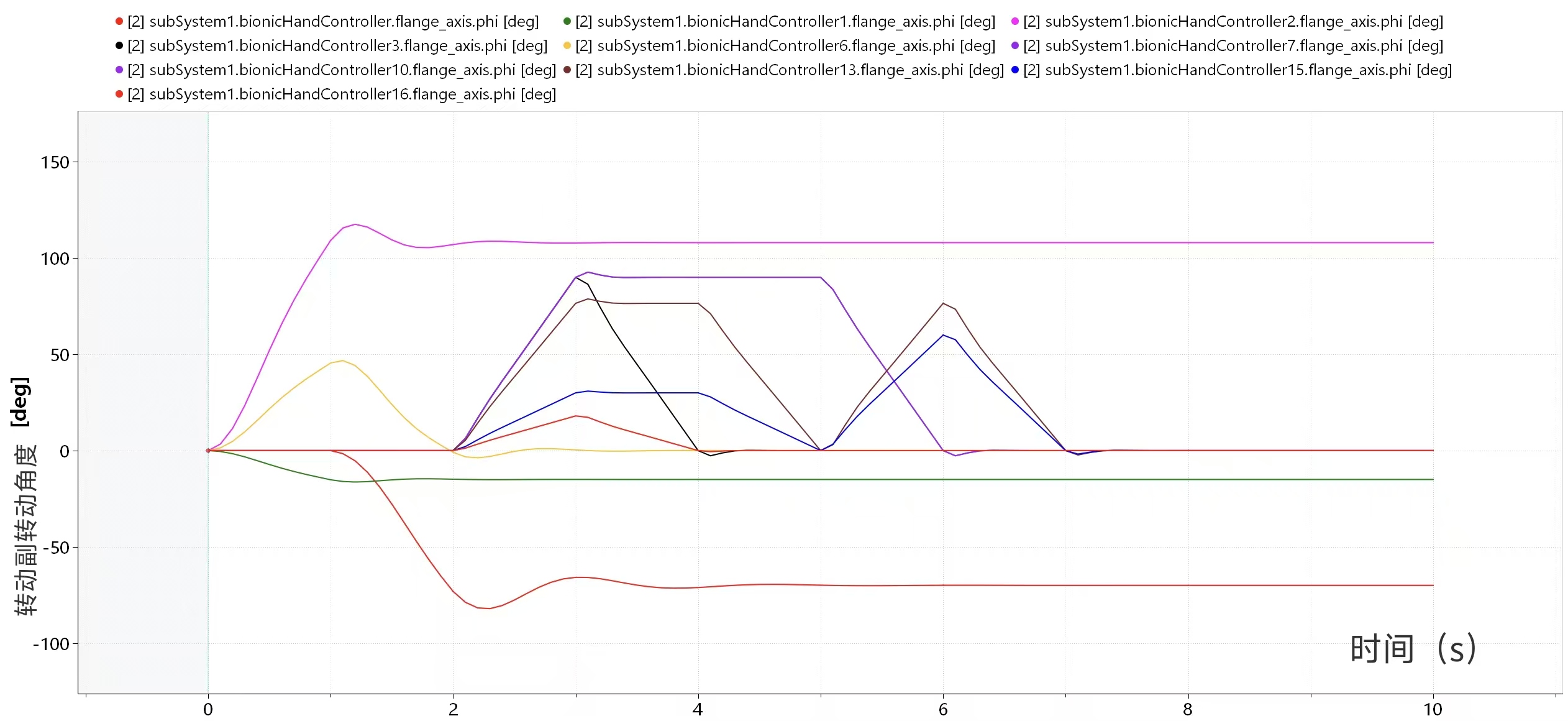

图3 指定复杂动作中智能假肢多转动副随动角度时间响应曲线

图3展示了在MWORKS.Sysplorer环境下，数字假肢执行由Syslab输出的连续动作指令序列时，实际物理模型运动序列情况图以及各核心关节的转动角度随时间变化的曲线图（关节角度曲线均呈现出高度平滑的加速与减速包络线，减少了刚性冲击，也更符合人体生物力学特性）。

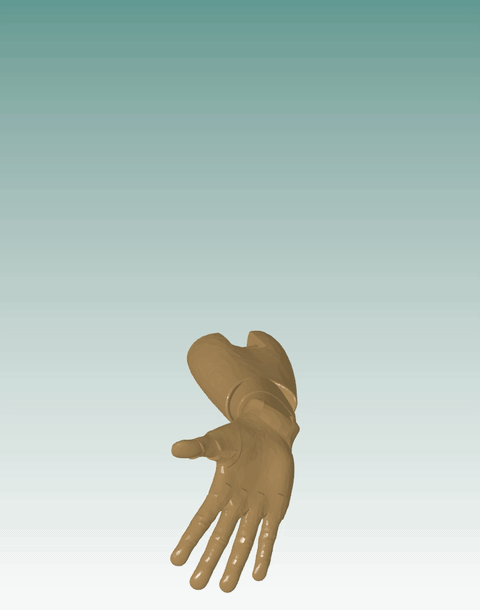

图4 假肢仿真运动动画

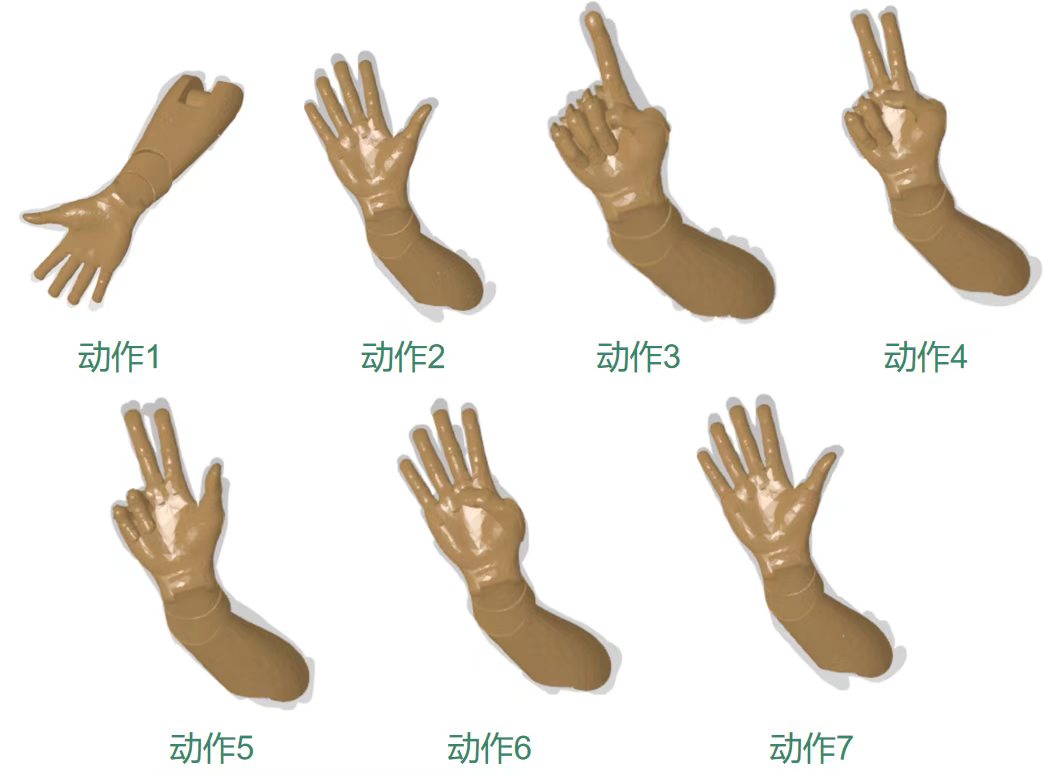

图 4 展示了MWORKS.Sysplorer物理仿真环境中，假肢三维CAD模型在0至7秒内连续执行预设组合动作的实时渲染过程。画面中，假肢依次完成了初始态唤醒、腕部抬起、伸食指、比二、比三、对掌及手指全部张开共7种动作的流畅切换。

4. 完整案例开放

完整模型源码与技术文档已整理开源至 MoHub 社区，点击本链接可前往查看下载。
