Syslab bode如何以HZ为单位画图

技术分享

发布于 2024-09-11 20:36:18

查看 5过去629天

一、问题现象

Syslab bode如何以HZ为单位画图？

二、解决方法 / 步骤

使用bodeoptions函数可设置绘图时的频率单位，如以Hz为单位，则设置
bodeoptions().FreqUnits="Hz”
如以下示例。

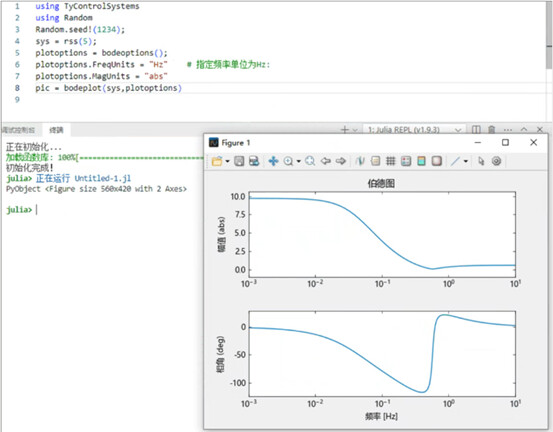

示例：生成具有5个状态的随机状态空间模型，并创建具有图柄pic的Bode图，示例代码如下。

using TyControlSystems
using Random
Random.seed!(1234);
sys =rss(5);
plotoptions =bodeoptions();
plotoptions.FreqUnits ="Hz" #指定频率单位为Hz:
plotoptions.MagUnits ="abs"
pic =bodeplot(sys,plotoptions)

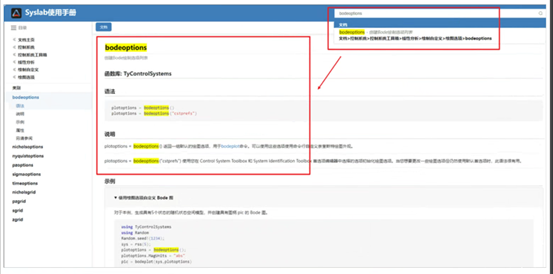

bodeoptions函数的详细用法可参考帮助文档：

所属专栏：Syslab基础平台

产品信息：Syslab科学计算环境
