问题描述

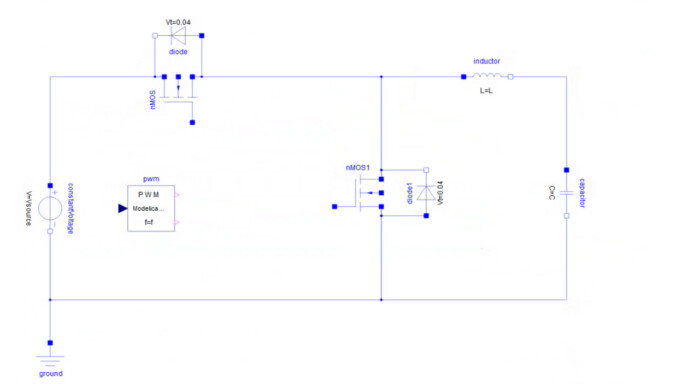

PWM能不能直接驱动mos（Modelica.Electrical.Analog.Semiconductors.NMOS）？如果不能，有没有替代使用的开关器件。

解决方法

MOS管主要用于模拟Mos管的半导体特性，与SPICE中类似，需使用实际电压进行控制，无法直接使用PWM控制，可通过PWM、电压源、普通开关模拟脉冲电压信号进行控制；所以若要使用PWM直接进行控制，需要额外开发器件，可使用TYElectrical.Semiconductors.IdealMOSFET组件替代。

若要实现使用PWM控制Mos，本质是实现控制信号的转化，示例如下：
解决方法一：

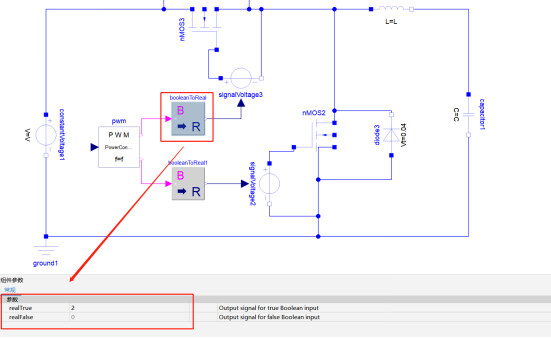

将PWM模型输出的布尔接口进行数据信号类型的转换，即把布尔型信号转换成实型信号，然后再将实型数据输入到受控信号电压源给mos管进行驱动。具体模型参考下图，相关模型路径为：

Modelica.Blocks.Math.BooleanToReal，Modelica.Electrical.Analog.Sources.SignalVoltage

需要注意的是：进行布尔型转实型信号时，要对转换阈值参数进行配置，配置原则为realTrue的值需要大于驱动mos管的电压阈值。

解决方法二：

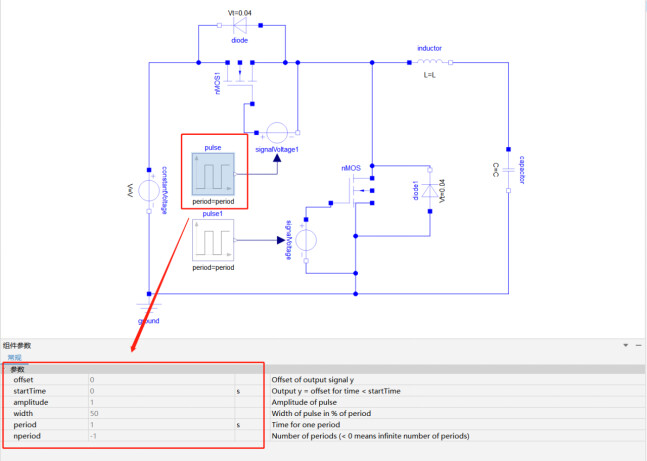

将PWM换成pulse模型，模型路径为Modelica.Blocks.Sources.Pulse，将pulse输出接到受控信号电压源给mos管进行驱动，需要注意的是需要给pulse模型进行相应的参数配置，包括占空比、周期、幅值等，和处理方式一相同的是幅值需要大于驱动mos管的电压阈值。
