问题现象

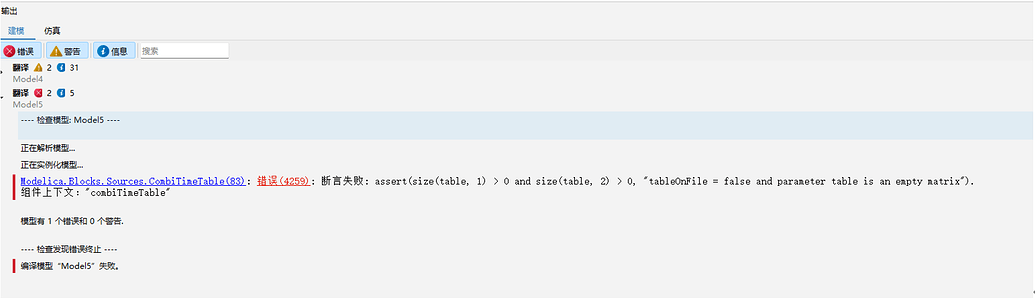

Sysplorer 使用 TransferFunctionDia 模型：错误(4259)：断言失败。

解决方法

由于模型的维数设置不相等，因此导致报错，需要手动更改 TransferFunctionDia 模型的设置。

示例：

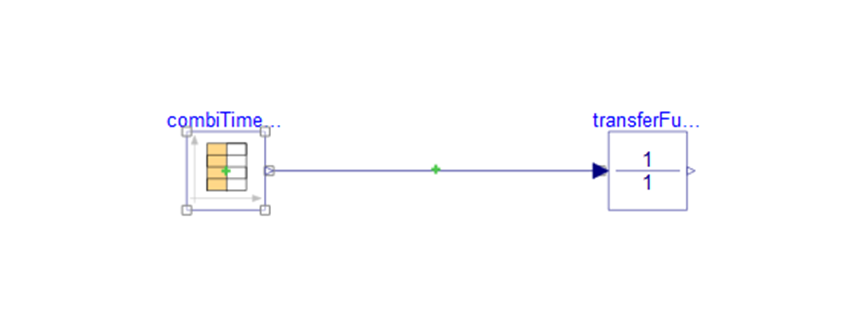

1.在 Sysplorer 中新建模型，加入组件 Modelica.Blocks.Continuous.TransferFunctionDia 和 Modelica.Blocks.Sources.CombiTimeTable，并按照下面的方式连接组件。

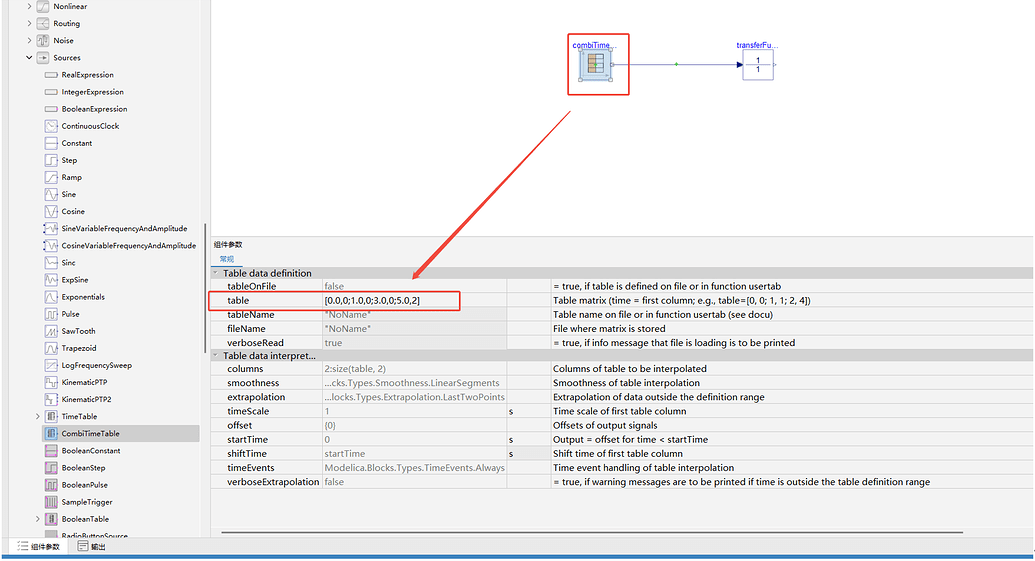

2.设置 CombiTimeTable 组件参数，将参数table设置为 [0.0,0;1.0,0;3.0,0;5.0,2]。

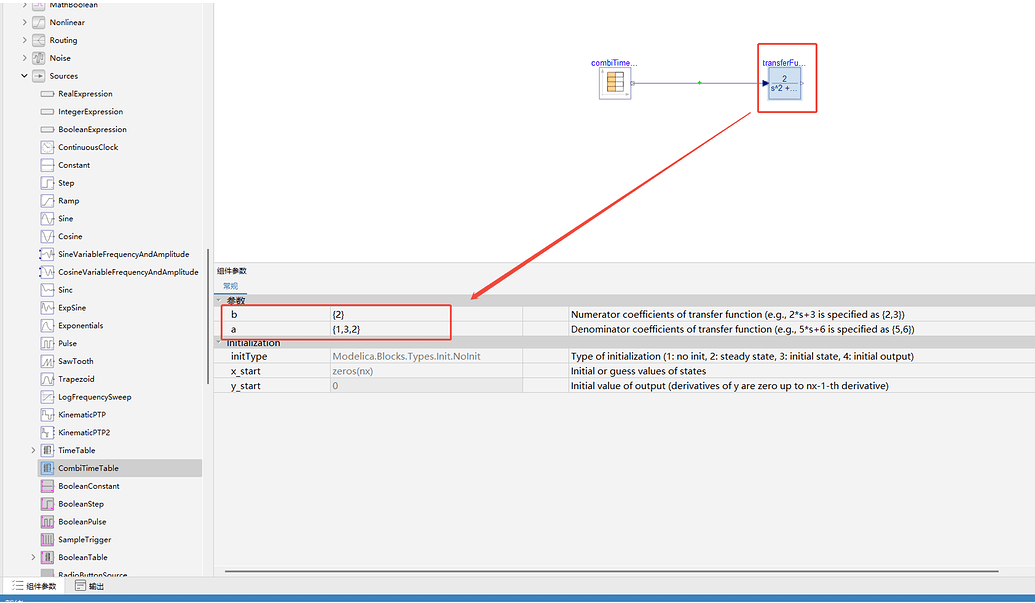

3.设置 TransferFunctionDia 组件参数，将参数 b 设置为 {2}，参数 a 设置为 {1,3,2}。

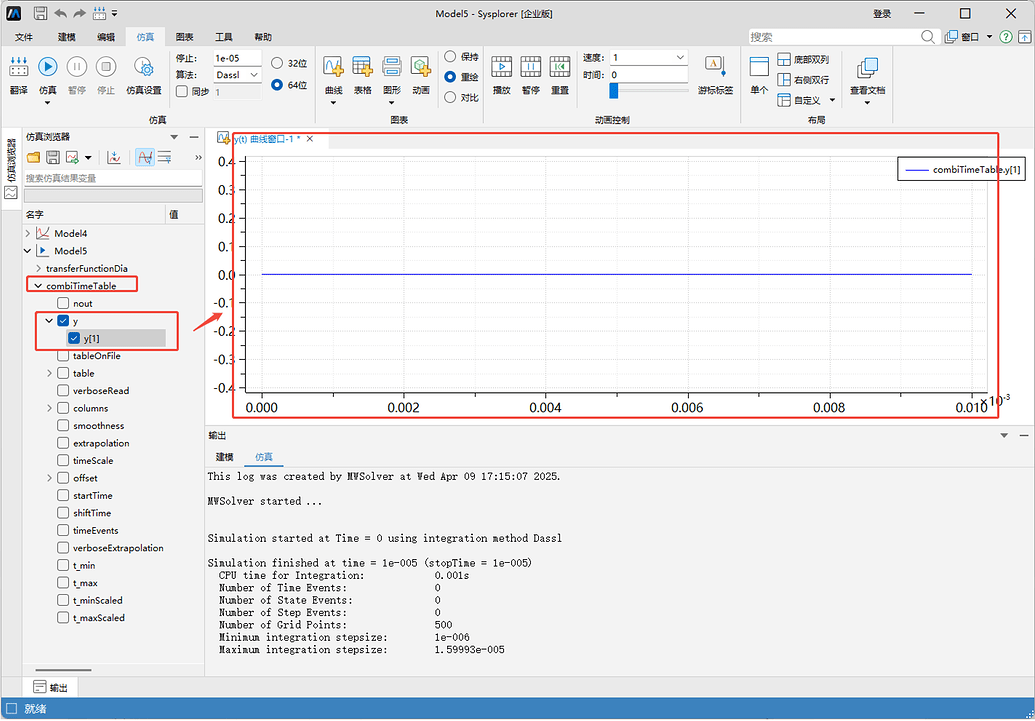

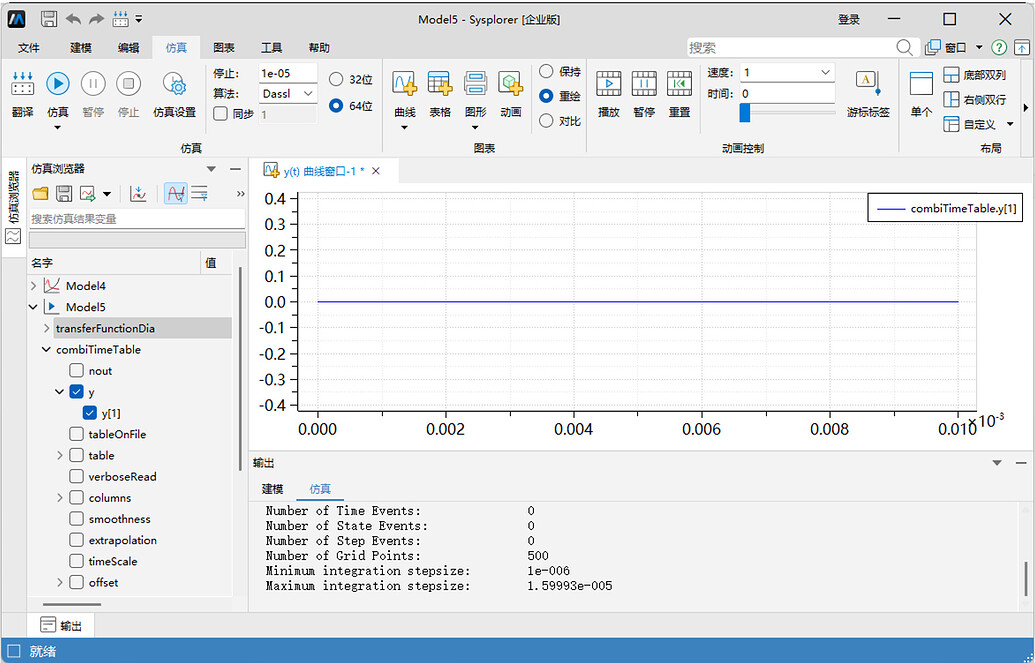

4.点击“仿真”按钮，可以看到模型可以正常运行；点击仿真结果中的 combiTimeTable.y[1] 参数，可以看到相应的曲线。
