CAD不支持此需求，这里的螺旋副支持的应用场景，螺杆固定，螺母旋转，或螺母固定，螺杆旋转平移。

如果想实现让螺母只旋转，丝杆只平移，有两种方案：

方案一：

1、在CAD工具箱中，对螺母添加转动副，对丝杆添加平移副，之后保存设计导出

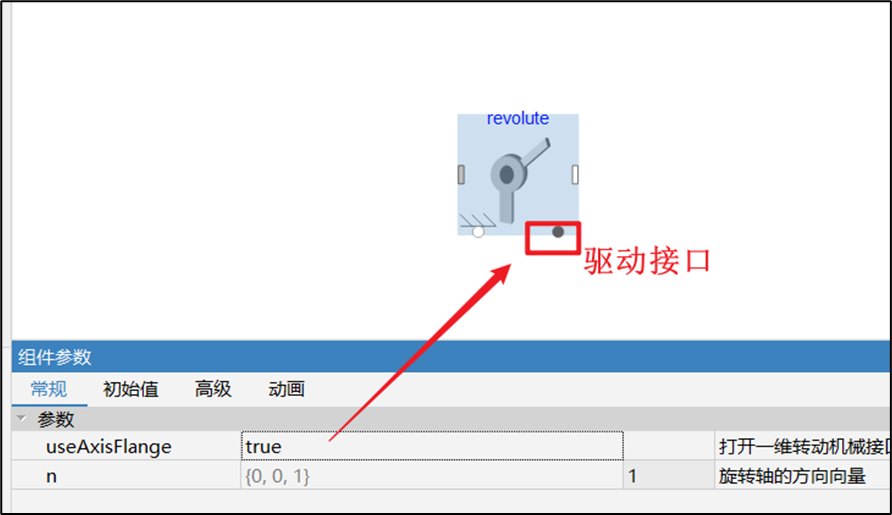

2、打开main模型，打开对应的转动副和平移副的一维转动/偏移接口
3、拖出Modelica.Mechanics.Translational.Components.IdealGearR2T（一维转动库，齿轮齿条模型）
4、将齿轮齿条模型的一维转动接口连接到螺母的转动副的驱动接口，将其平动接口和丝杆的平移副的驱动接口连接，

通过设置螺纹节距建立螺母转动和丝杆平移的运动比例关系。

方案二：

1、在CAD工具箱中对螺母的中心丝杆的任意位置以及外壳添加对应的Marker点，接受并退出。
2、打开main模型，拖拽TYMultibody.Joints.CouplerRT（转滑耦合副），将转滑耦合副的底部多体接口和外壳的marker点相连。
3、将转化耦合副的左右多体接口与螺母和丝杠的marker点相连。

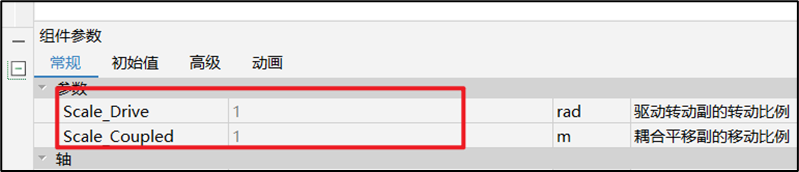

4、设置下图两个参数
