Q: comm_EyeDiagram如何使用？

comm EyeDiagram 函数可以实现 2D 图效果，使用示例如下： using TyCommunication

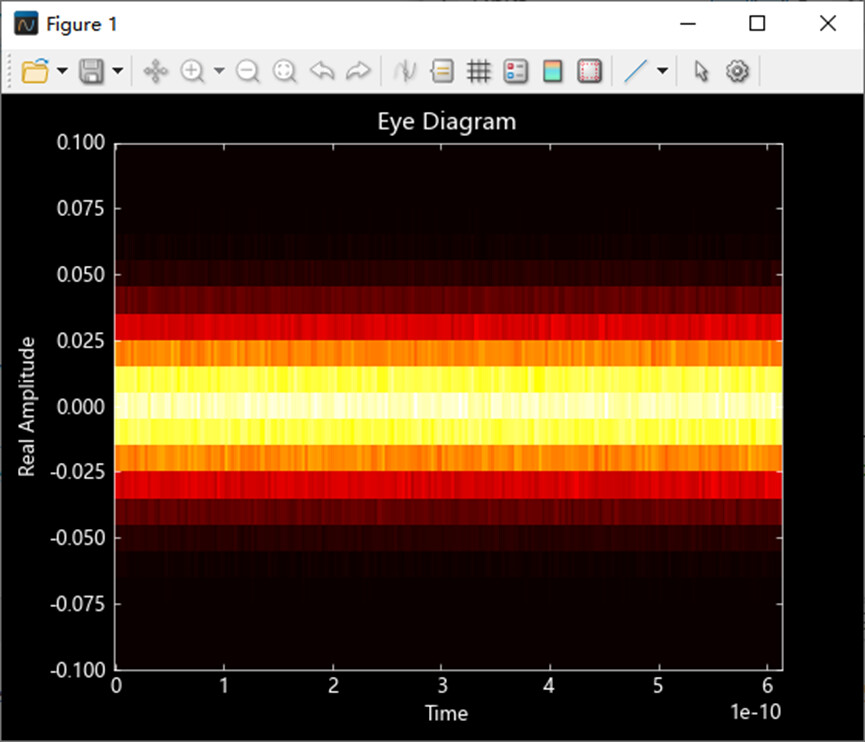

comm_EyeDiagram 函数可以实现 2D 图效果，使用示例如下：

using TyCommunication
using TyBase
using TyMath

y = randn(1000000, 1) * 0.02
dr = 3.25e9
res = 100
fs = res * dr
NSymbs = 2
MinAmp = floor(minimum(y) * 10) / 10
MaxAmp = ceil(maximum(y) * 10) / 10
EyeDiagram = comm_EyeDiagram(; SampleRate=fs * res, SamplesPerSymbol=res, SymbolsPerTrace=NSymbs, DisplayMode="2D color histogram", EnableMeasurements=true, YLimits=[MinAmp, MaxAmp])

step(EyeDiagram, y)

es = measurements(EyeDiagram)
