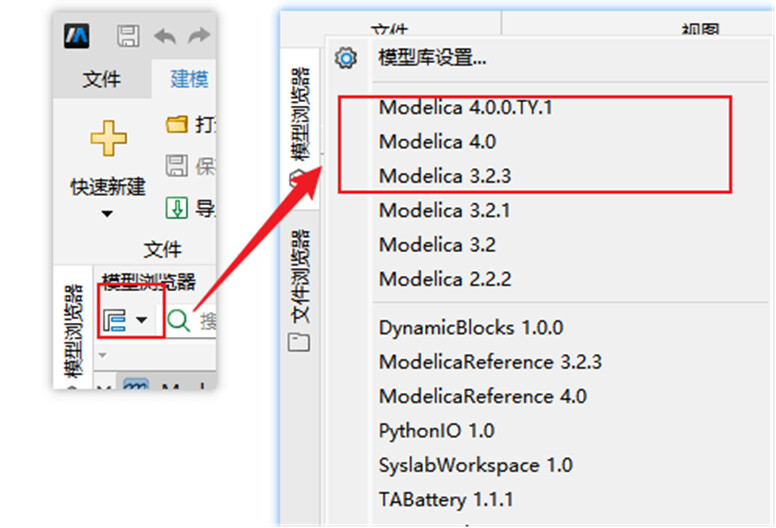

1.打开Sysplorer 软件并加载 Modelica 标准库

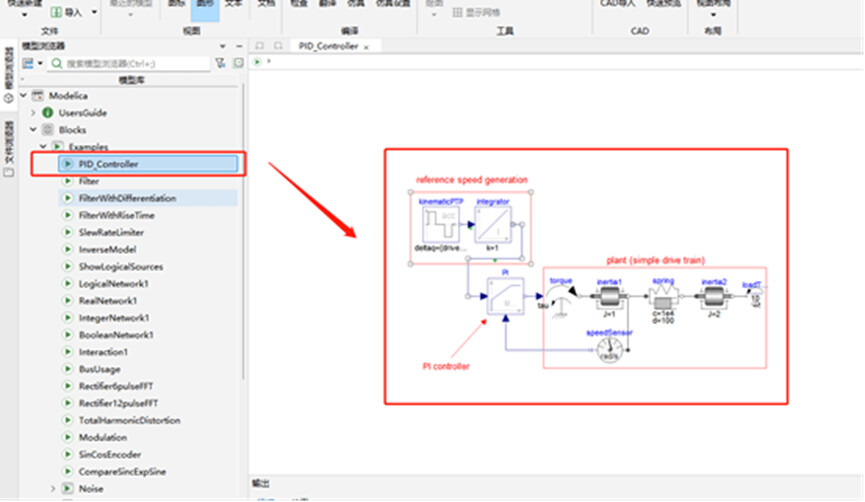

2.在模型浏览器中展开模型树找到 Modelica.Blocks.Examples.PID_Controller 后，双击打开 PID_Controller 模型

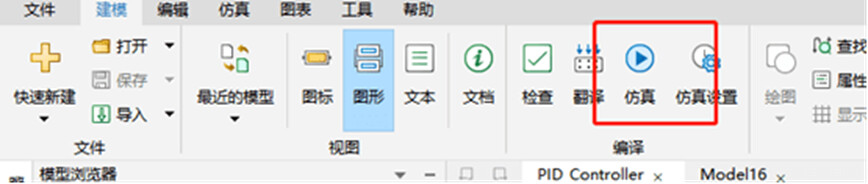

3.启动仿真，等待仿真完毕后软件自动切换到 “仿真” 页面

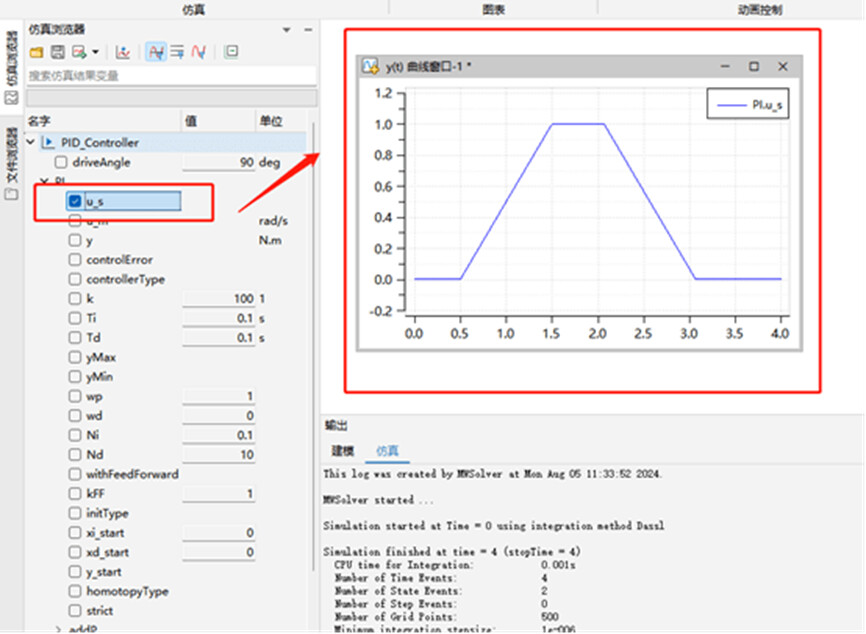

4.此时可在 “仿真浏览器” 中勾选变量查看变量的仿真结果曲线

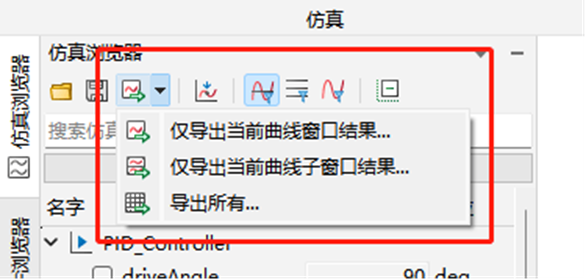

5.点击 “导出曲线结果” 按钮下拉框，可以看到一共有三种导出曲线结果的方式

第一种导出方式 ：仅导出当前曲线窗口结果

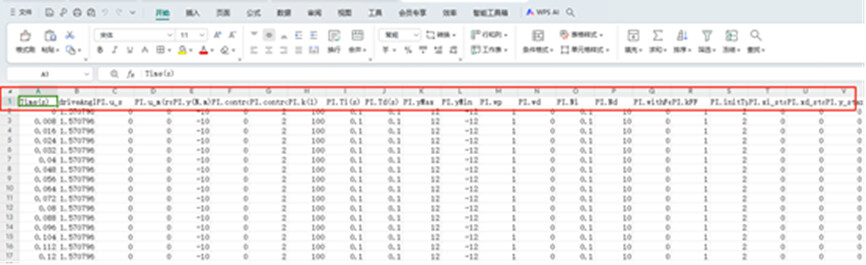

会将选中的曲线窗口中的所有曲线数据导出到 CSV 文件中。

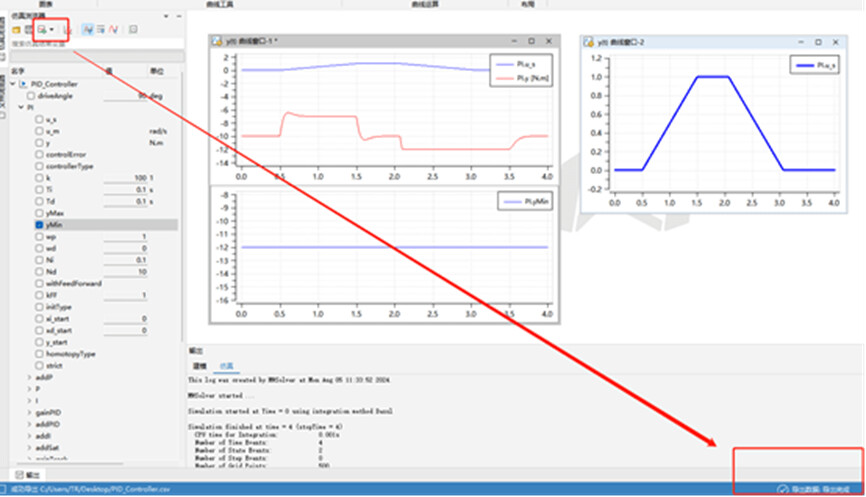

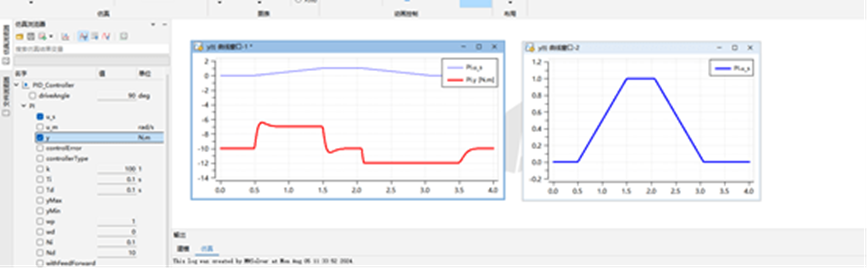

例如，下图中有 “曲线窗口1” 和 “曲线窗口2” ，点击 “曲线窗口1” 后再使用 “仅导出当前曲线窗口结果”，会将 “曲线窗口1” 中的两个变量对应的曲线结果导出。此功能可以用来导出自己想要的 N 条曲线结果，只需要在同一窗口中将这部分曲线先勾选绘制出来即可。

第二种导出方式：仅导出当前曲线子窗口结果

会将选中的曲线子窗口中的所有曲线结果导出到 CSV 中。

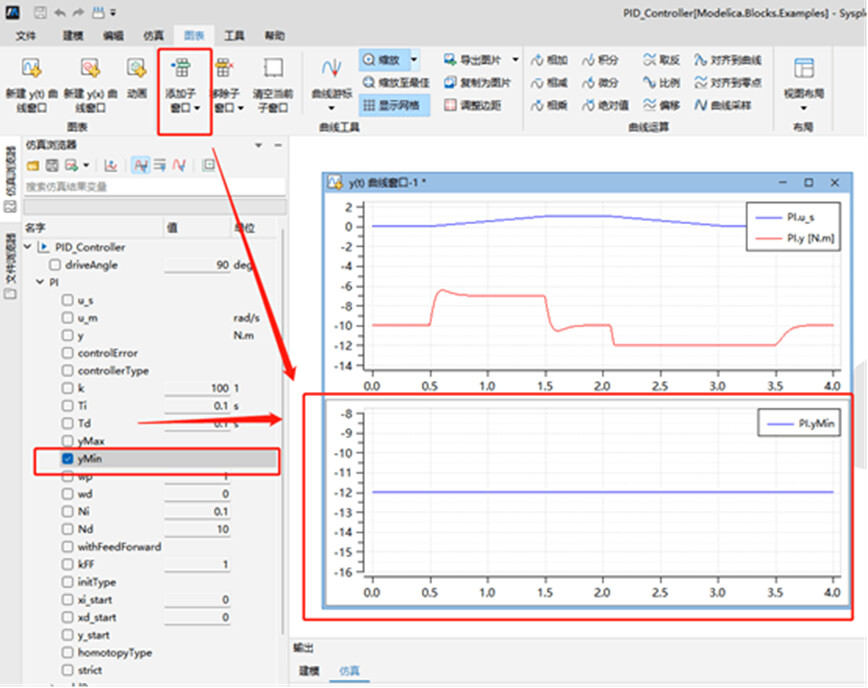

例如在上图中，点击 “曲线窗口1” 后选择 “新建子窗口” 功能并拖入一条曲线。此时在 “曲线窗口1” 中点击下方子窗口并使用 “仅导出当前曲线子窗口结果” ，可以仅导出 “PI.yMin” 变量结果。

第三种导出方式：导出所有

此功能将导出仿真结果中所有变量参数的所有仿真结果。此方式导出结果时，结果文件越大，导出时间越长，用户可在软件右下角查看导出状态。
