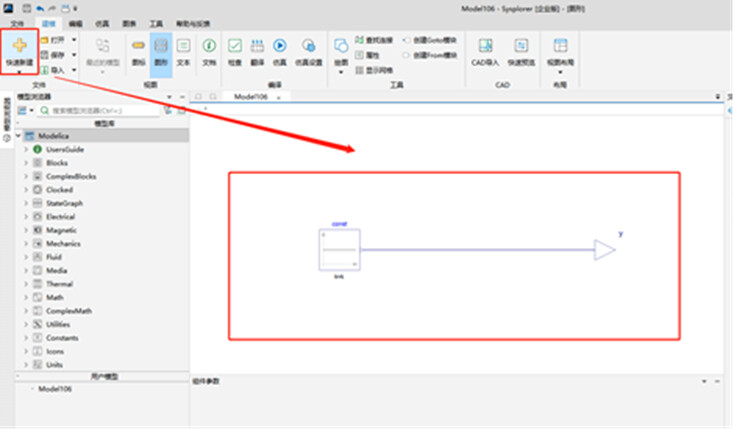

1.打开 Sysplorer 后点击左上角“快速新建”后，按下图搭建模型：

也可以新建模型后，切换到模型文本中，键入如下模型代码：

model Model106
  Modelica.Blocks.Sources.Constant const
    annotation (Placement(transformation(origin={-66,2},
extent={{-10,-10},{10,10}})));
  Modelica.Blocks.Interfaces.RealOutput y
    annotation (Placement(transformation(origin={70,2},
extent={{-10,-10},{10,10}})));
equation
  connect(const.y, y)
  annotation(Line(origin={-6,0},
points={{-49,2},{76,2}},
color={0,0,127}));

end Model106;

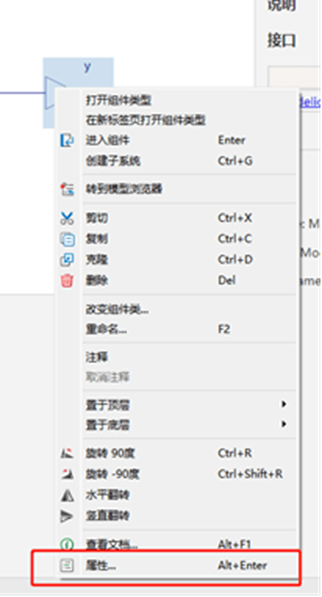

2.右键组件 “y”，在弹出的右键菜单栏中选择 “属性”；

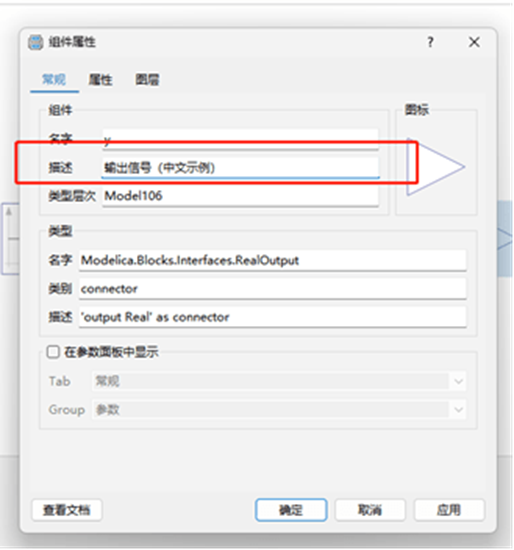

3.在弹出的属性设置窗口中，在组件 “描述” 一栏中输入中文描述后，点击 “确定”；

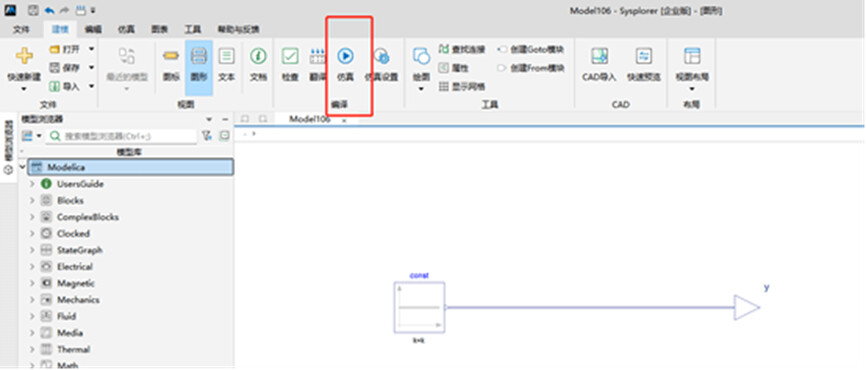

4.属性设置完成后，点击 “仿真” 按钮启动仿真并等待仿真完成；

5.仿真完成后，软件会自动切换到 “仿真” 页面。

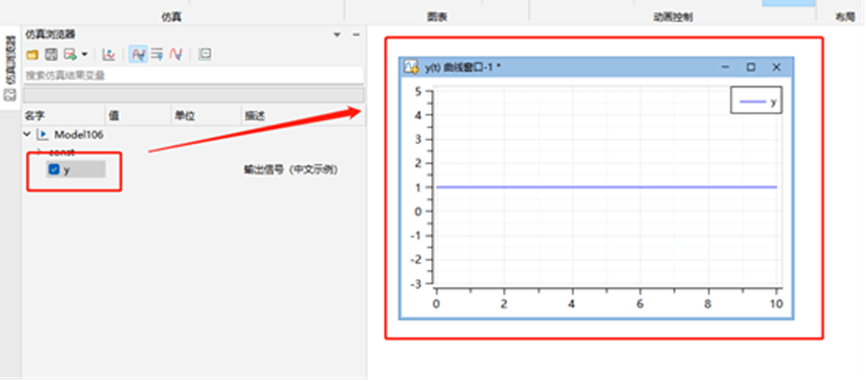

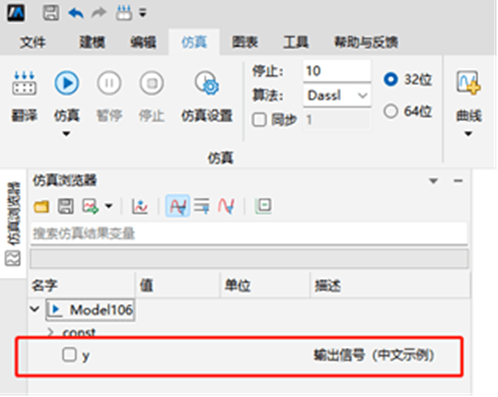

将仿真浏览器宽度调整到合适大小后，可以看到仿真结果中的 “y” 右侧已经显示了自定义的中文描述；

6.单击勾选仿真结果参数 “y” 左侧的勾选框，生成参数 “y” 对应的仿真结果曲线窗口；

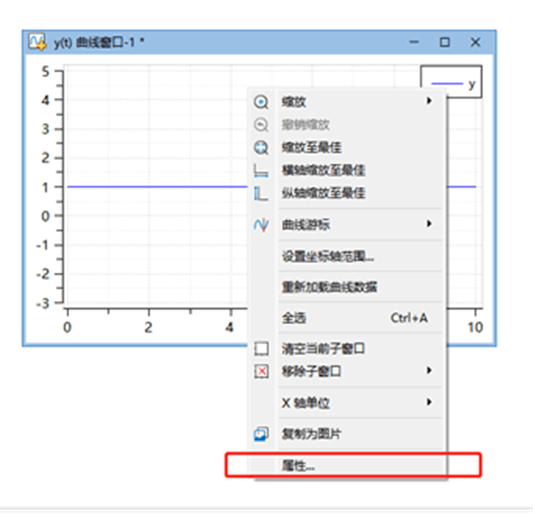

7.在曲线窗口空白处右键打开右键菜单栏，选择菜单栏中的 “属性” 打开曲线窗口属性设置窗口；

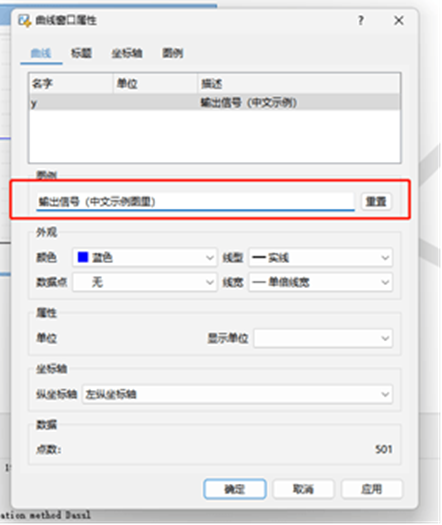

8.在曲线属性窗口中设置 “图例” 名称为自定义名称后，点击 “确定”；

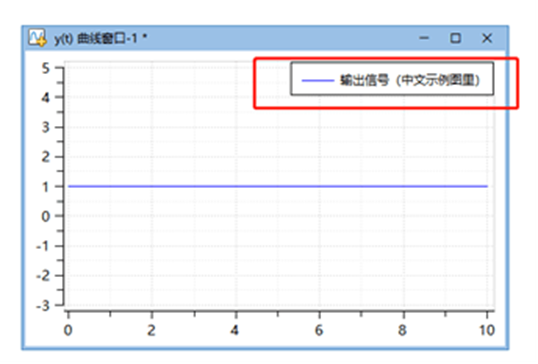

9.回到曲线中，可以看到曲线图例也显示为中文图例；
