1.CombiTimeTable 为 Modelica 标准库中用于读取 txt 文件中时序数据的一个模型，在使用 CombiTimeTable 时我们需要注意一些使用规范，否则会出现导入失败的问题。

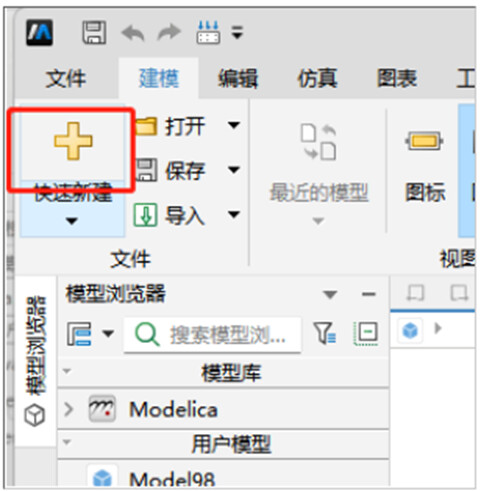

2.打开 Sysplorer，并快速新建模型。

3.将新建的模型命名为 “TestCombiTimetable”

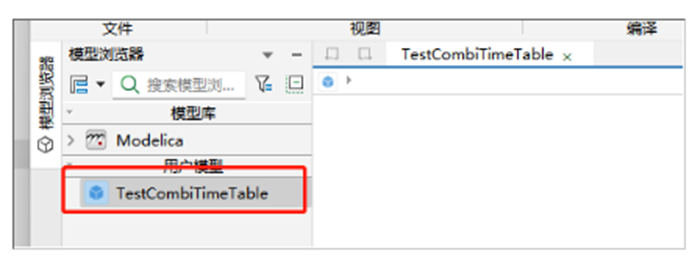

4.双击“TestCombiTimeTable”打开模型。

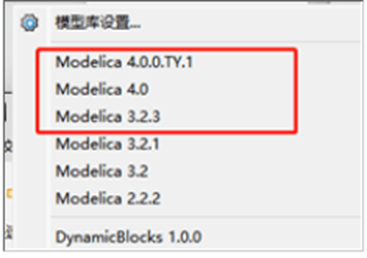

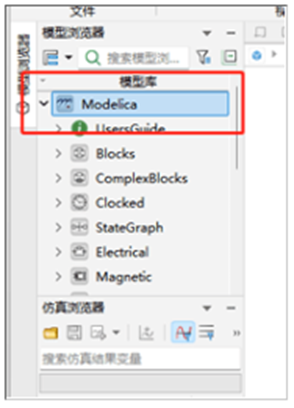

5.检查 Modelica 标准库是否已加载

如果 Modelica 标准库未加载，则选择打开“Modelica 3.2.3”以上的标准库。

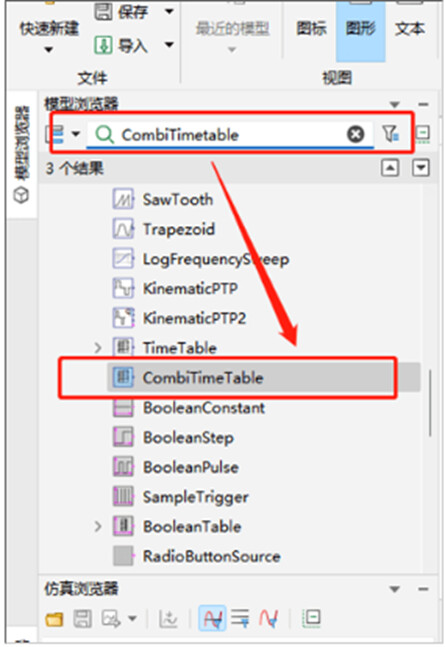

6.确认Modelica 标准库已加载后，在模型浏览器搜索栏中搜索 “CombiTimeTable”

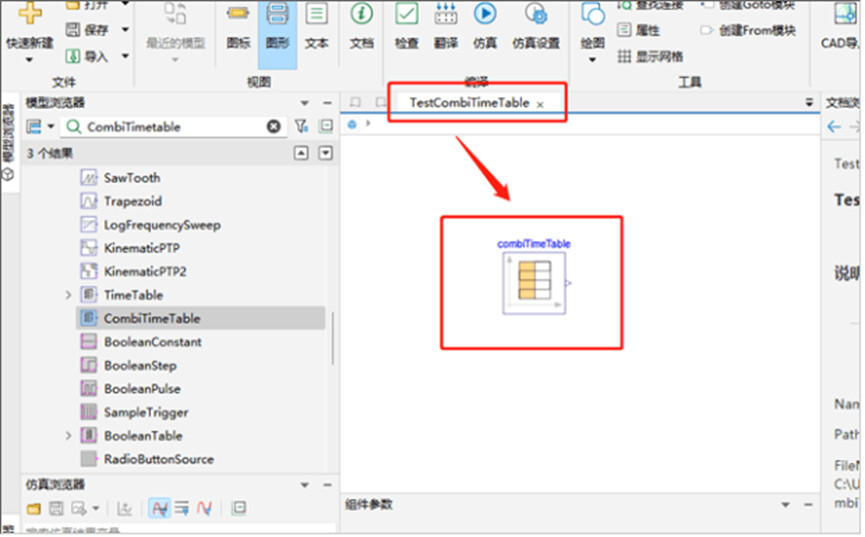

7.鼠标左键长按搜索到的模型 “CombiTimeTable”，将其拖到模型 “TestCombitimeTable”中。

8.回到桌面，新建一个数据文件 “TimeData.txt”

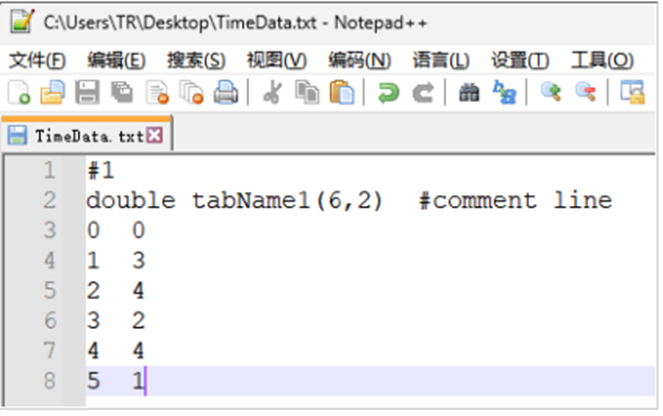

9.为TimeData.txt中按如下示例添加数据

#1
double tabName1(6,2)  #comment line
0  0
1  3
2  4
3  2
4  4
5  1

其中几个注意点如下：

（1）数据文件第一行需要为“#1”

（2）数据文件第二行为数据类型+表格名+（行数，列数）+“#注释”

（3）与行数、列数一致的数据矩阵

（4）第二行定义的行数和列数最好与后续的数据矩阵行数、列数一致，注意不能比数据矩阵行数、列数大。

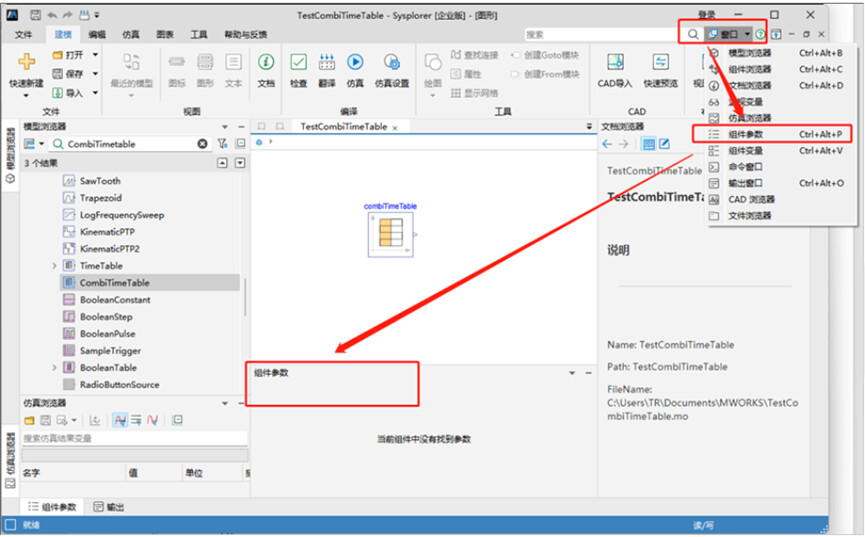

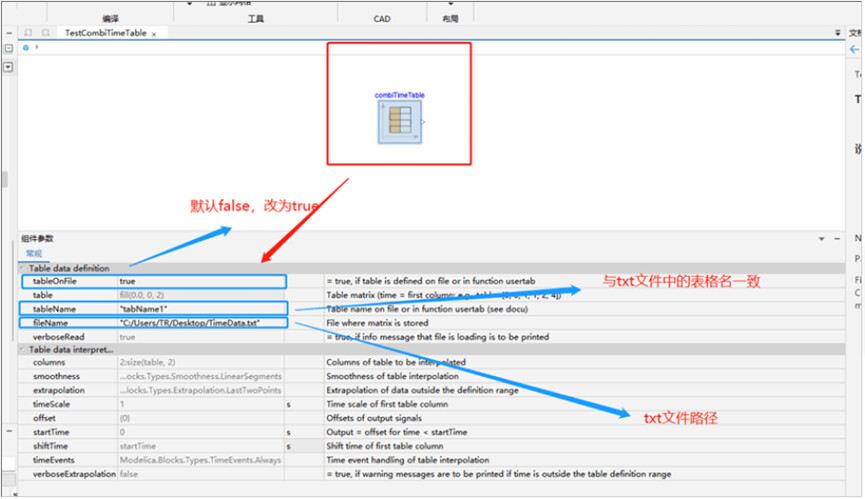

10.回到Sysplorer软件中，打开组件参数窗口

11.鼠标左键单机选中图形中的“combiTimeTable”后，修改组件参数中的相关配置。

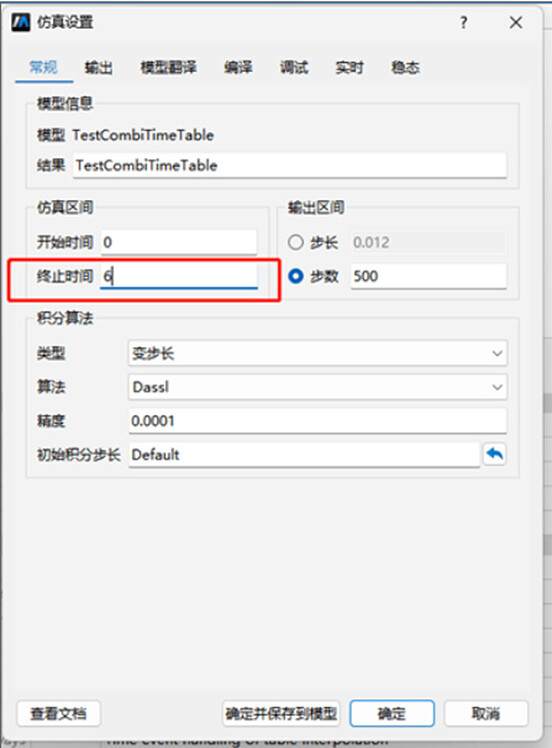

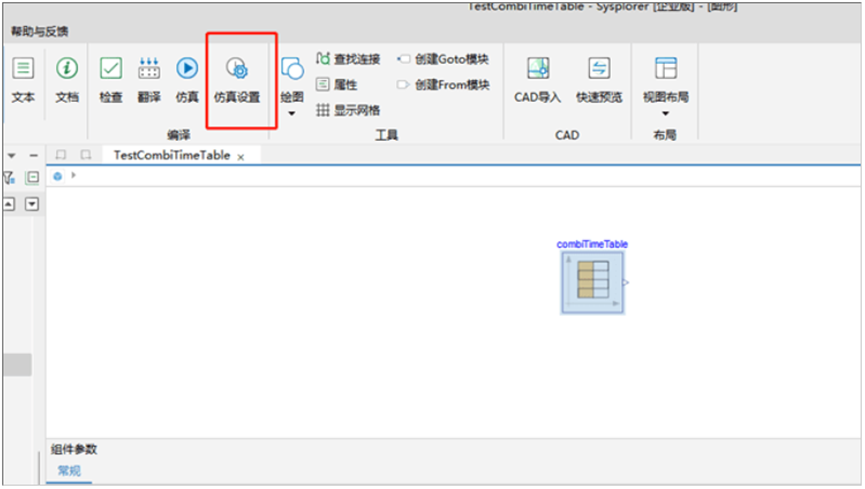

12.配置修改完成后，在 Sysplorer 中设置“仿真设置”，将其中的“终止时间”设置为 6 秒。

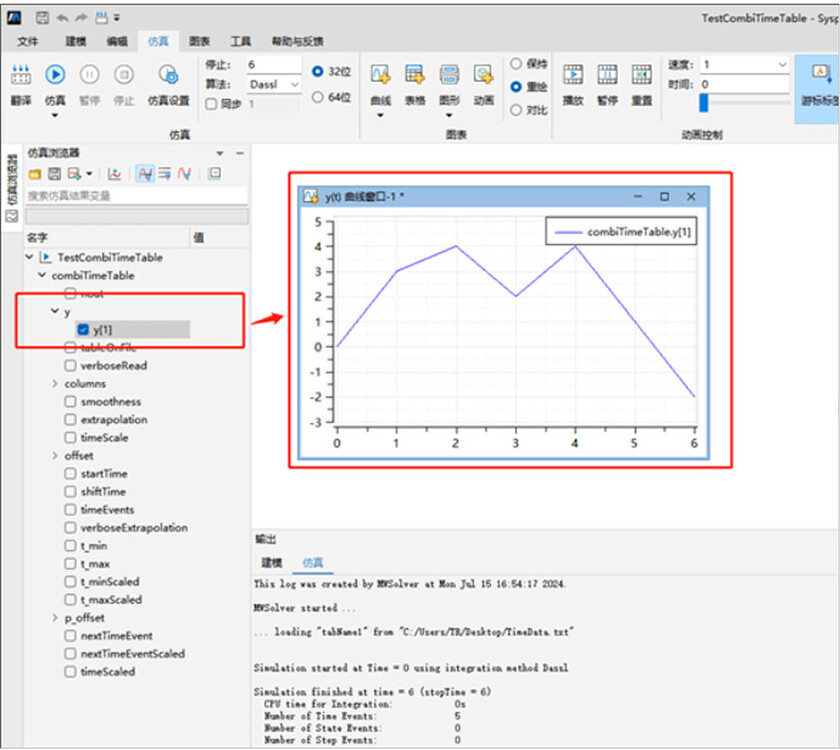

13.启动仿真，仿真完成后，在仿真浏览器中找到变量 “combiTimeTable.y[1]” 并勾选打开其对应的曲线窗口。
观察仿真浏览器中的结果，可以发现与 txt 数据中的输入数据是一致的。
