以搭建如下图所示的状态机为例：

其中 ramp 模块表示一条初始值为 3 斜率为 -1 的直线。

En 语句代表刚进入某状态时第一个仿真步中执行的语句。

Du 语句代表维持于当前状态时执行的语句。

Ex 语句代表跳出当前状态的最后一个仿真步执行的语句。
操作步骤：

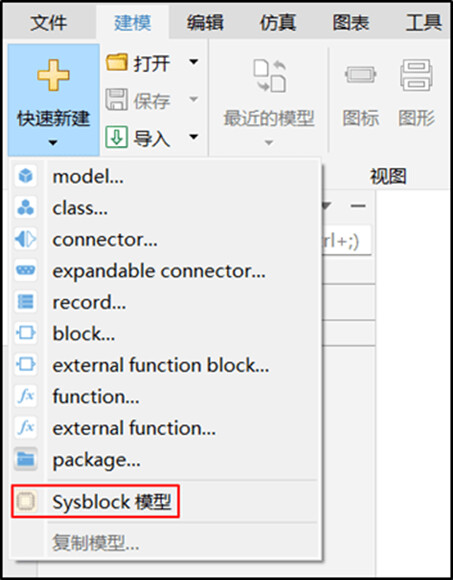

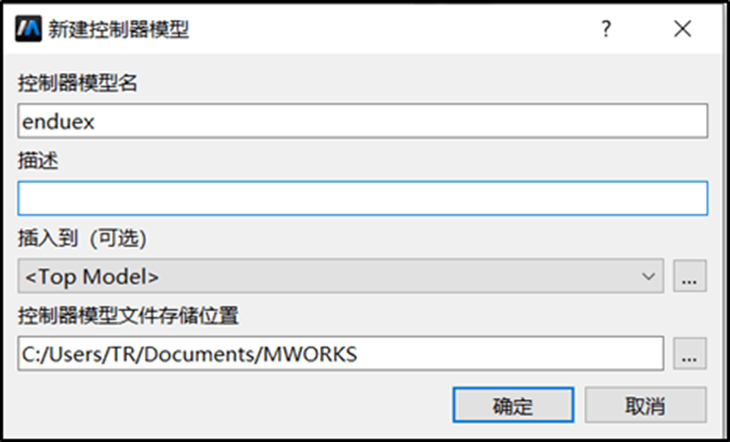

1.打开 Sysplorer，单击快速新建下拉框，选择 Sysblock 模型，在弹出的新建控制器模型弹窗中，输入控制器模型名等信息，单击确定，打开 Sysblock 建模界面。

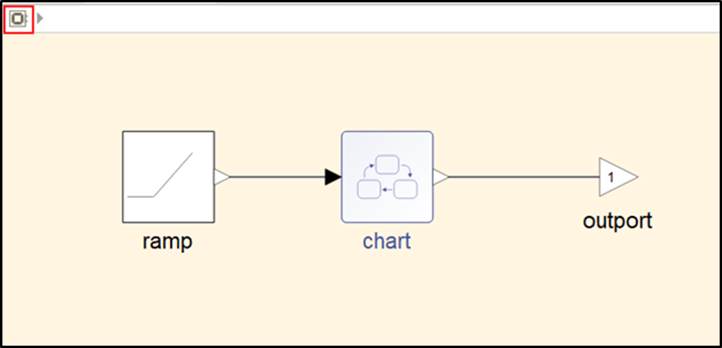

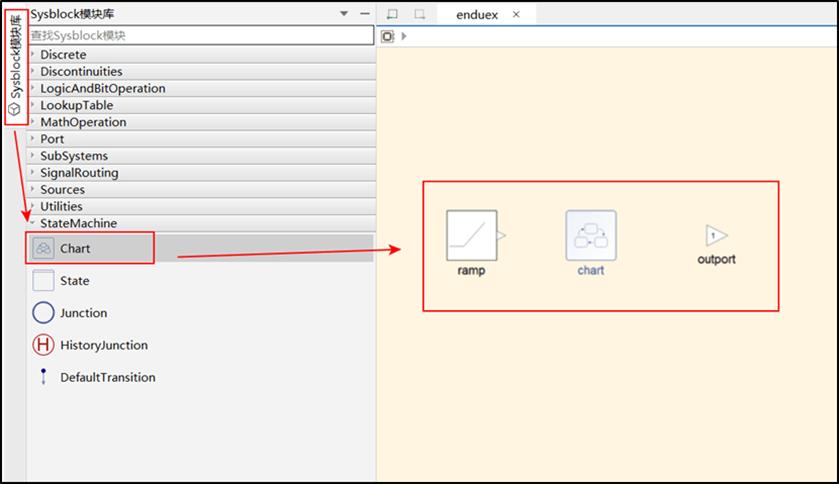

2. 单击Sysblock模块库，进入StateMachine，将Chart拖入建模区域，同样方法将Sources下的ramp和Port下的outport也拖入建模区域，如下图所示：

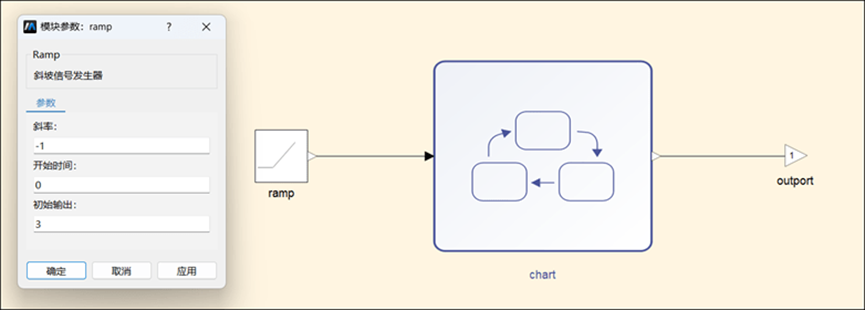

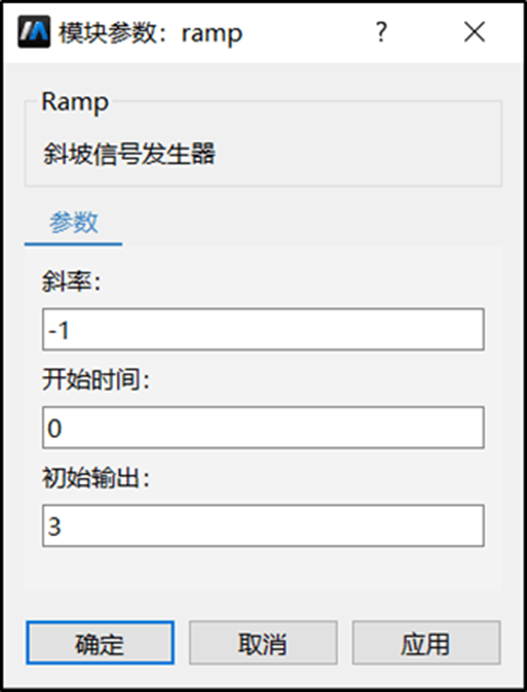

3. 双击ramp模块，在弹出的模块参数弹框中将斜率设置为-1，初始输出设为3。其中 ramp 模块表示一条初始值为 3 斜率为 -1 的直线。

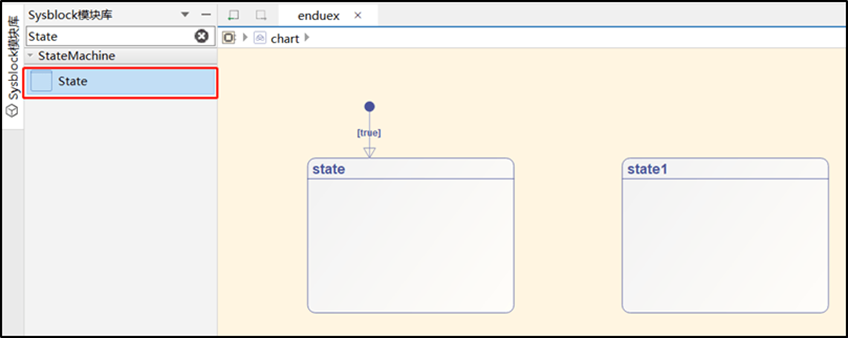

4. 双击chart，进入状态机内部，拖入2次State到建模区域。

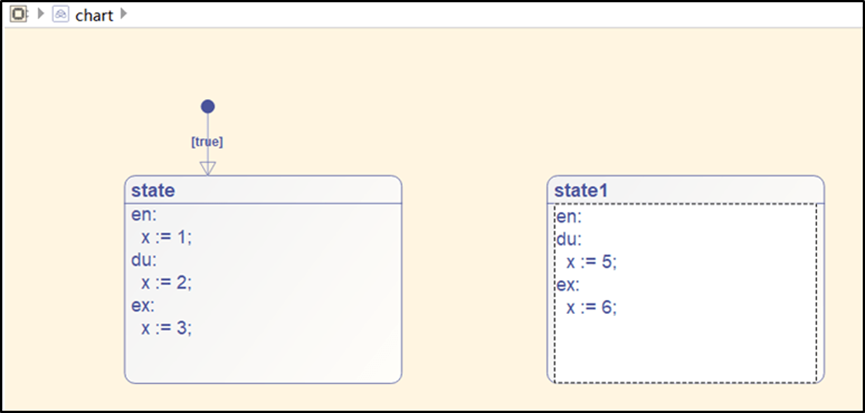

5. 在state中写入以下语句:
state中写入：

en:
x := 1;
du:
x := 2;
ex:
x := 3;

state1中写入:

en:
du:
x := 5;
ex:
x := 6;

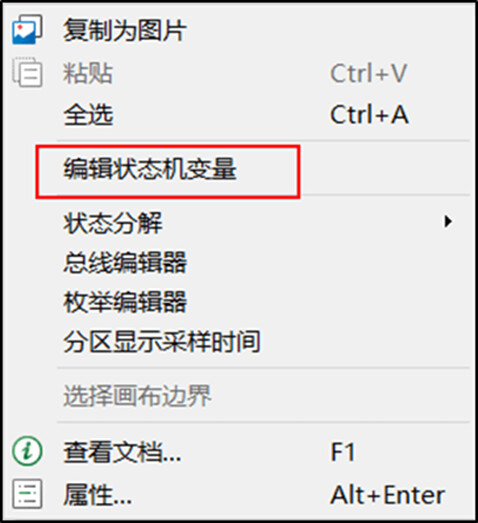

6.在建模空白区域右击，选择编辑状态及变量。

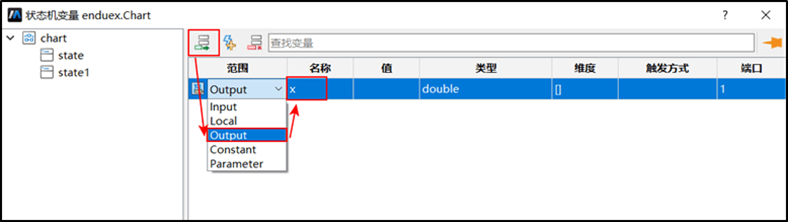

7.在状态机变量中，设置输出端口x。

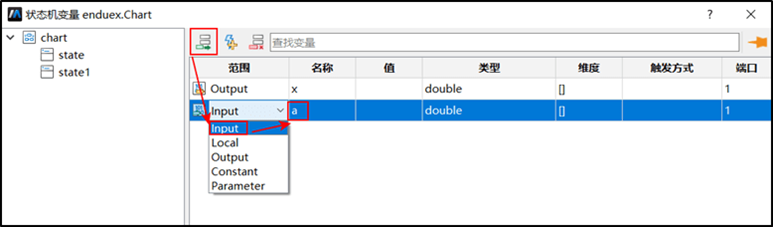

8.设置输入端口a 。

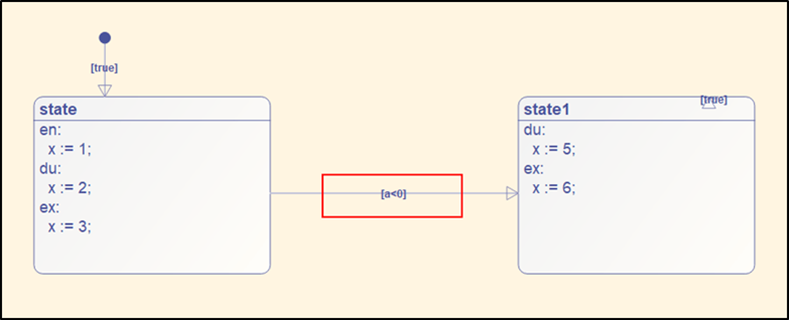

9.单击state 边框，出现转移线，连接到state1中，并设置条件为a<0，如图所示：
10.单击 ，返回状态机首页，如图所示进行连接。

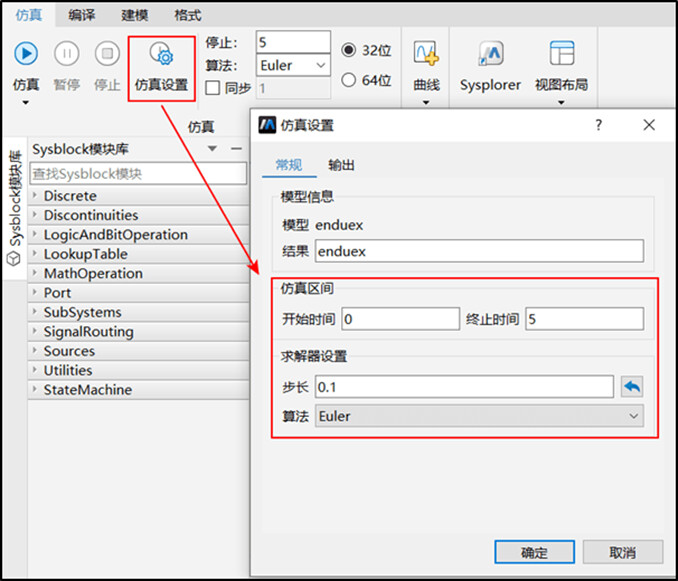

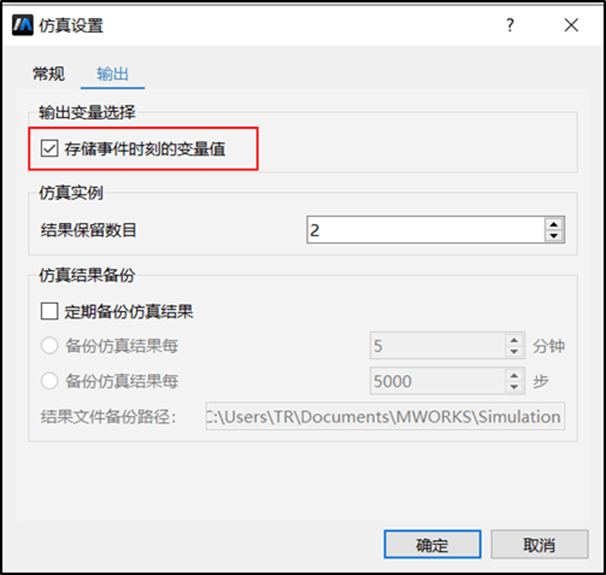

11.单击仿真设置，将仿真终止时间设置为5，步长设置为0.1，切到输出页签，勾选存储事件时刻的变量值。

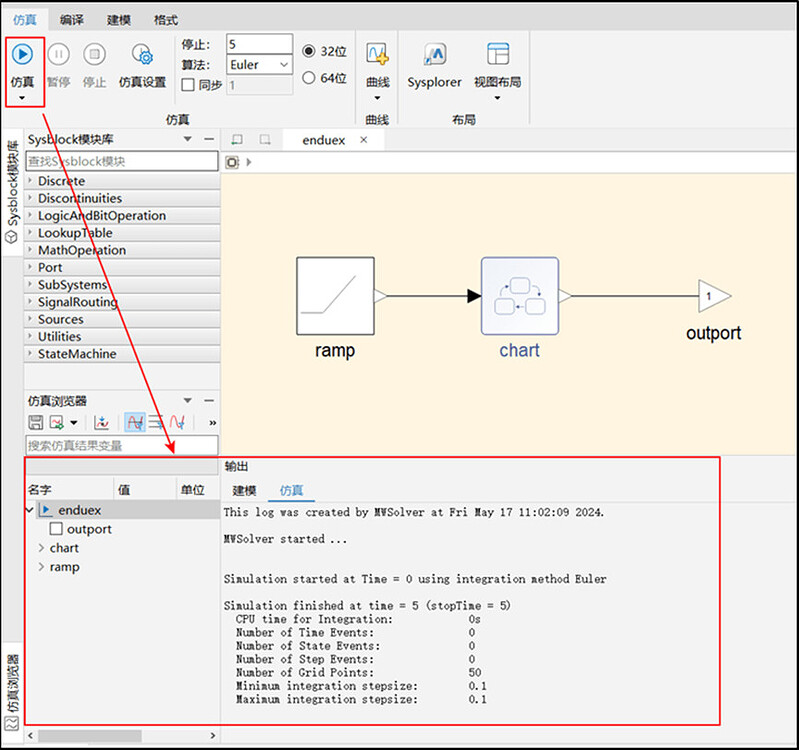

12.单击仿真，进行仿真操作，仿真结束后，侧边栏出现仿真浏览器。

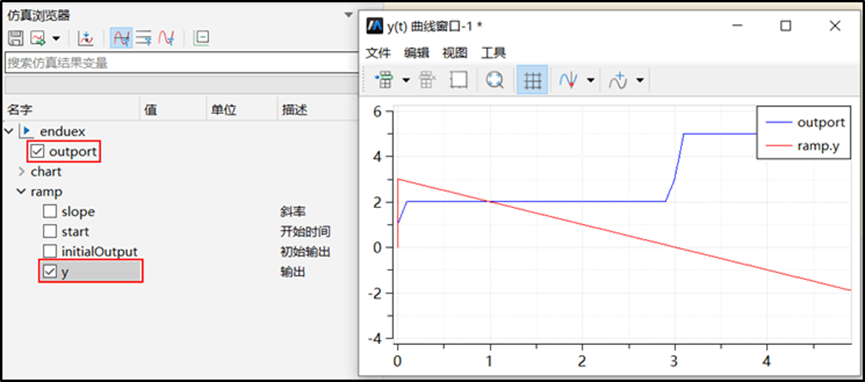

13.在仿真浏览器中，勾选outport和y，出现如图曲线窗口。
14.结果分析：
当 ramp 值大于零时，进入 state 状态，执行 en 语句，值为 1 ，一个步长后，执行 du 语句，状态机的输出值变为 2 。

当 ramp 值小于零时，符合 a < 0 ，在进入 state1 状态前会执行上个状态的 ex 语句，此时状态机的输出值从 2 变为 3 再变为 5 。

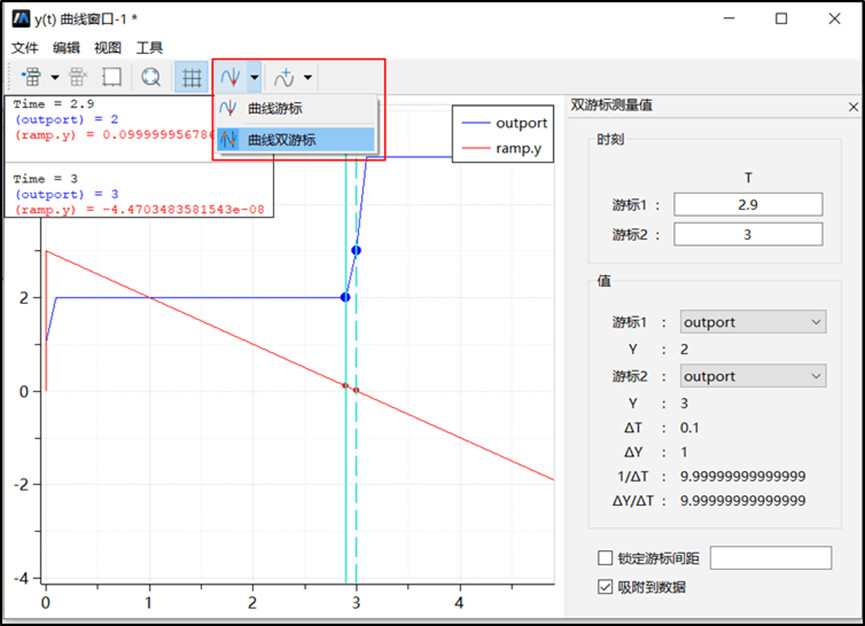

可以通过曲线双游标，查看结果。
