Q: Syslab中square函数如何生成生成其他周期的方波

针对上述问题，square(a t) 中可以通过 a 的值来调整信号的周期，帮助文档中 a 默认为 1，此时周期为2

针对上述问题，square(a * t) 中可以通过 a 的值来调整信号的周期，帮助文档中 a 默认为 1，此时周期为2π。修改 a 的值，即可得到其他周期的方波，如 a=2，周期=π；a=2π，周期=1，以下面为例：

1.运行下面代码：

using TyPlot
using TySignalProcessing

t = LinRange(0,3*pi,100)
x = square(t)
plot(t/pi,x,".-",t/pi,sin.(t))
xlabel(" t / \$ \\pi \$")
grid()

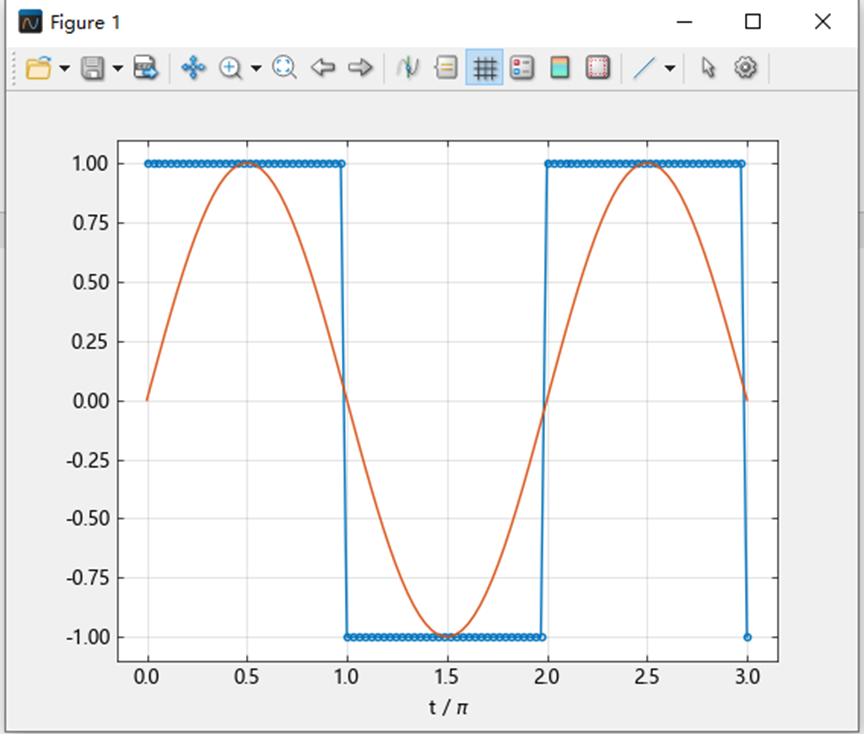

2.可以看到此时方波的周期为 2Π：

3.修改代码：

using TyPlot
using TySignalProcessing

t = LinRange(0,3*pi,100)
#x = square(t)
x = square(2 * t) #修改 a = 2
plot(t/pi,x,".-",t/pi,sin.(t))
xlabel(" t / \$ \\pi \$")
grid()

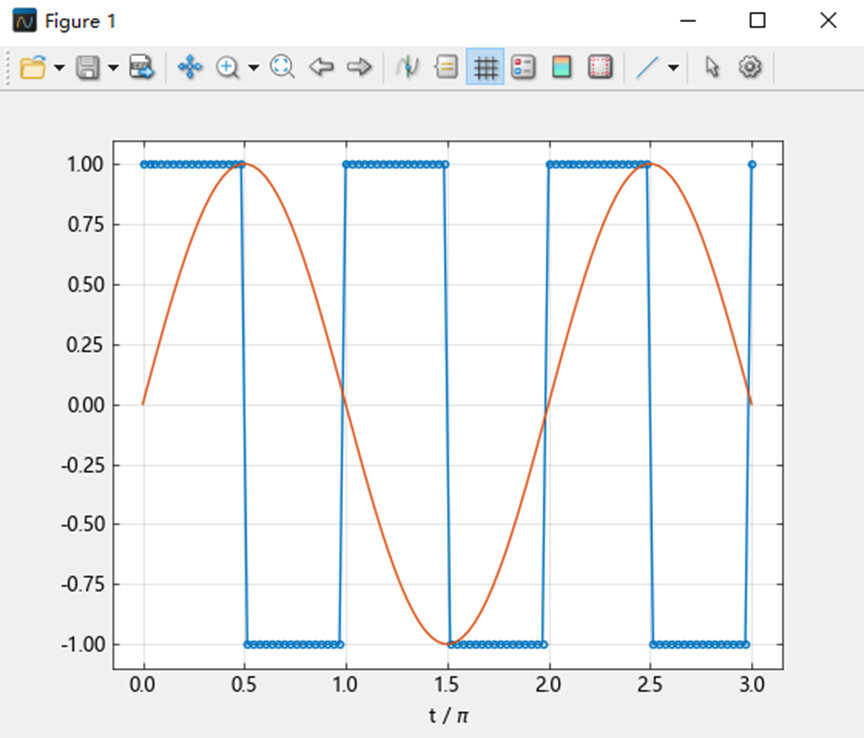

4.可以看到此时方波的周期为 Π：

5.square 函数的用法：

函数库： TySignalProcessing

语法：

y = square(t)
y = square(t, duty)

说明： y = square(t) 为时间数组 t 的元素生成一个周期为 2π 的方波。square 类似于正弦函数，但会创建值为 –1 和 1 的方波。

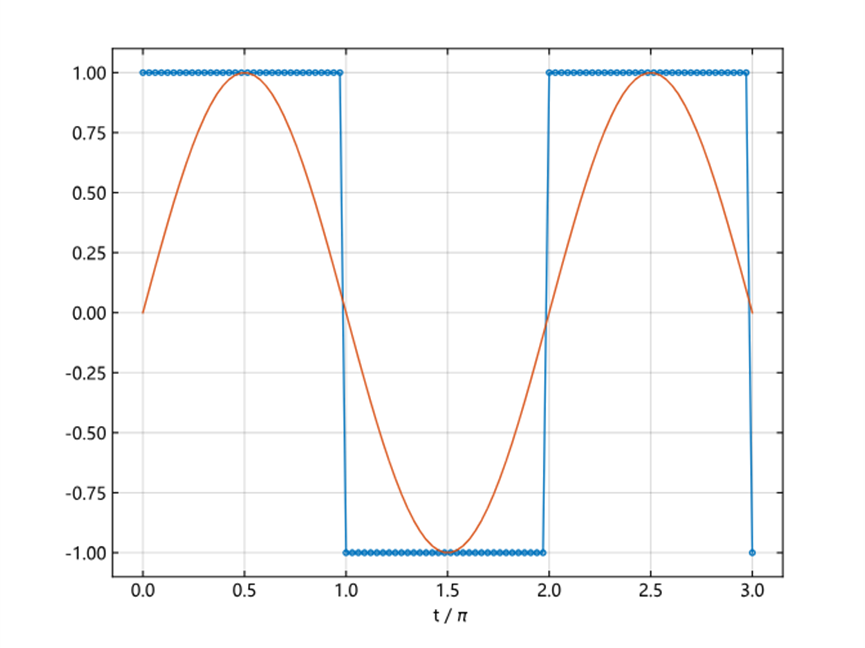

示例：

using TyPlot
using TySignalProcessing

t = LinRange(0,3*pi,100)
x = square(t)
plot(t/pi,x,".-",t/pi,sin.(t))
xlabel(" t / \$ \\pi \$")
grid()

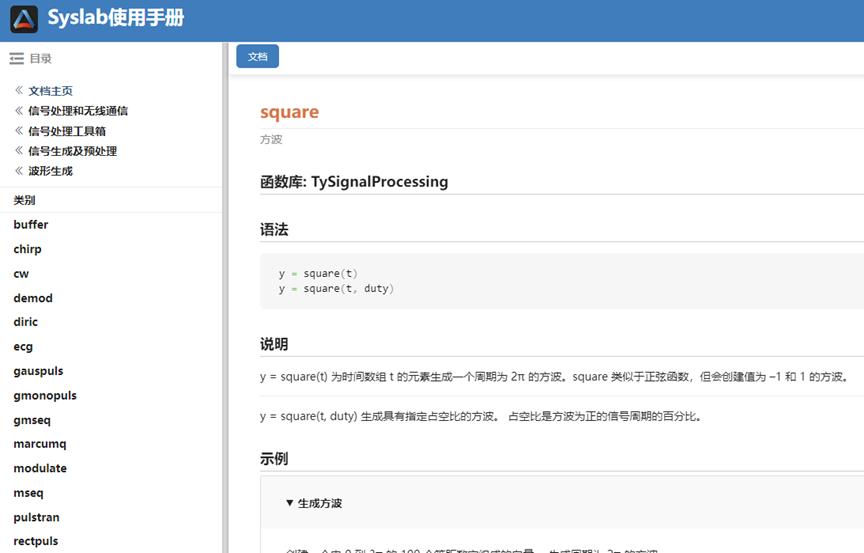

更多有关 square 函数的相关信息可以参阅帮助文档：
