Q: M兼容中 bode 图怎么修改子图标题

1. 使用 subplot 函数对上下两个子图添加标题： % 创建传递函数 sys = tf(1, [1, 1]);

使用 subplot 函数对上下两个子图添加标题：

 % 创建传递函数

sys = tf(1, [1, 1]);

sys1 = tf(20, [5, 10]);

opts = bodeoptions;

opts.FreqUnits = 'Hz';

hold on

% 绘制 Bode 图，并获取图形句柄

h = bodeplot(sys, opts);

h = bodeplot(sys1, opts);

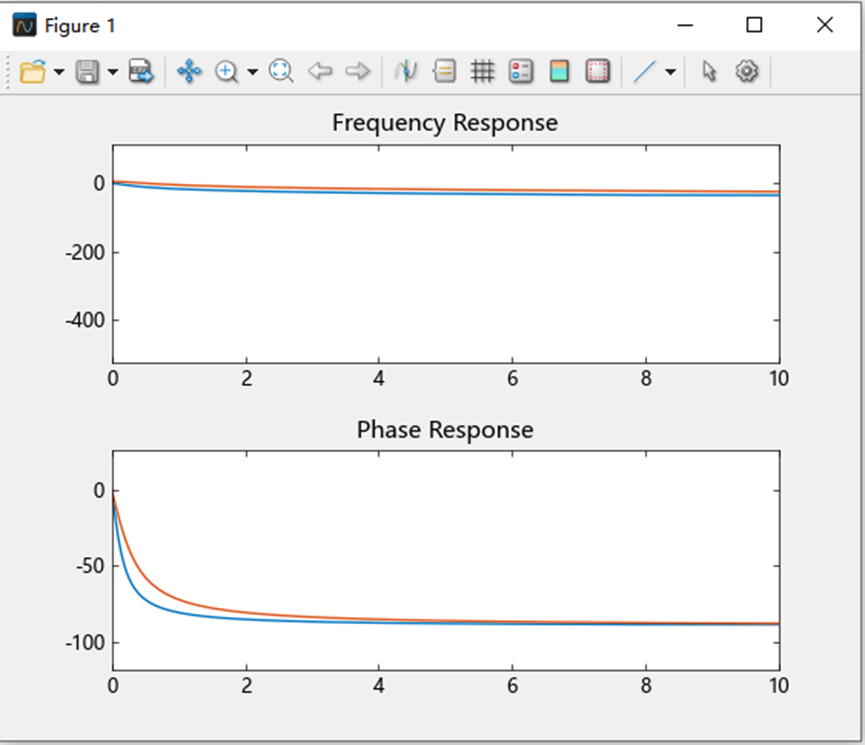

% 为幅值响应图设置标题

subplot(2,1,1)

title("Frequency Response")

% 为相位响应图设置标题

subplot(2,1,2)

title("Phase Response")

2、使用 findobj 获取上下两个坐标的句柄后分别给他们设置标题：

% 创建传递函数
sys = tf(1, [1, 1]);
sys1 = tf(20, [5, 10]);

opts = bodeoptions;
opts.FreqUnits = 'Hz';
hold on
% 绘制 Bode 图，并获取图形句柄
h = bodeplot(sys, opts);
h = bodeplot(sys1, opts);

% 获取 Bode 图的轴句柄
ax = findobj(gcf, 'Type', 'axes');

title(ax(2), 'Frequency Response'); % 为幅值响应图设置标题
title(ax(1), 'Phase Response');     % 为相位响应图设置标题
