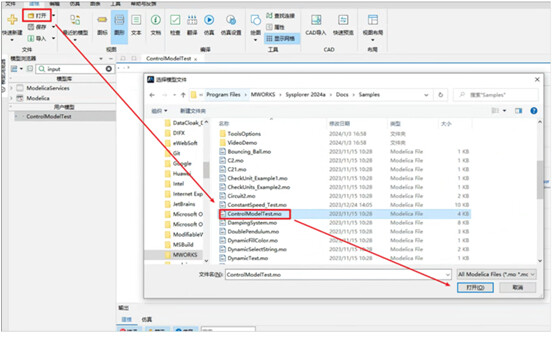

1.加载模型ControlModelTest，位置：#Sysplorer安装路径#Sysplorer

2024a\Docs\Samples\ControlModelTest .mo

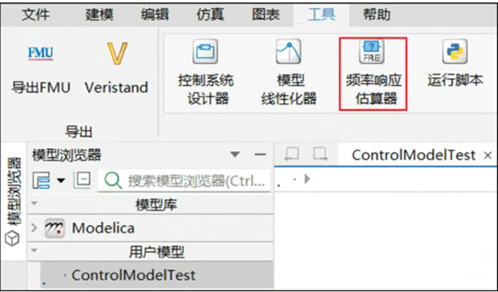

2.选中ControlModelTest.mo模型，单击工具选项中的频率响应估算器图标，打开模型线性化器的频率估算页面。

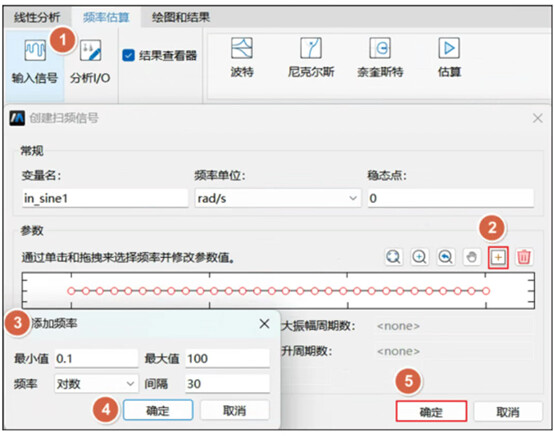

3.频率估算页面，单击输入信号，弹出创建扫频信号对话框。单击添加，打开添加频率对话框，指定输入信号的频率范围和点数。在本示例中，指定频率范围为0.1到100rad/s,对数间隔设置为30。

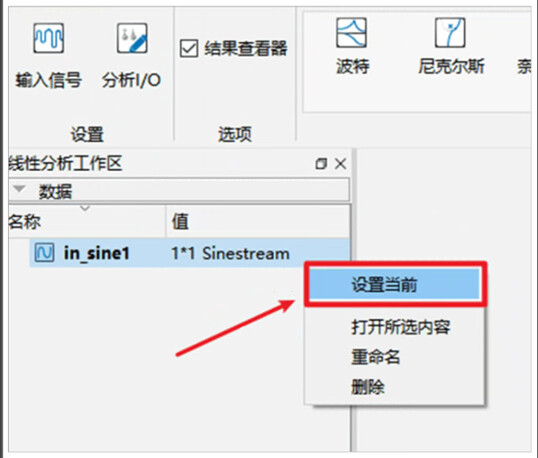

4.单击确定，创建完成正弦流输入信号in_sine1。同时，输入信号添加至线性分析工作区中。右键该输入信号，点击设置当前。

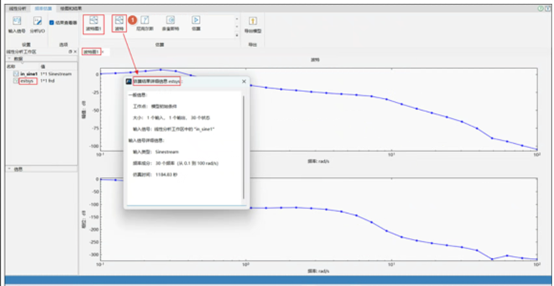

5.单击波特，甚于上述创建的输入信号，进行估算。估算结果添加至线性分析工作区，作为frd模型estsys。同时，在中央绘图区域新建波特图窗口，在Ribbon工具栏中生成对应按钮波特图1。
