问题现象

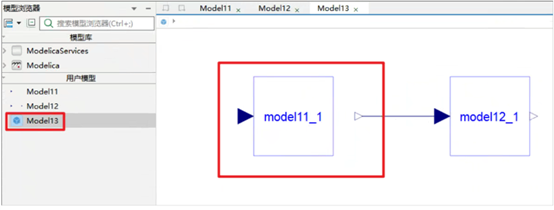

Sysplorer模块无法连接，Model13中的model11_1使用了Model11模型，显示输出端口与模块分离

解决方法

上图中的显示的未连接状态是图标的显示问题，实际上组件已经连接，因此仅影响美观，对仿真结果没有影响。

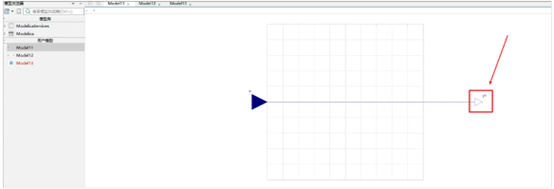

针对上述问题，打开模型Modl11,在图像层点击”显示网格”，图形层会出现网格样式，可看到Modl11的输出端口y1在网格边界外，所有该模型的图标会显示输出端口分离的样式。

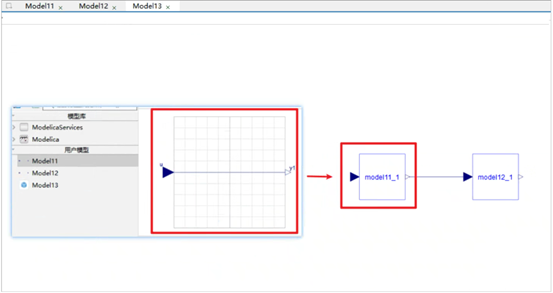

拖动Model11的输出端口y1到画布网格边缘，保存模型，即可看到Model13中的mode11_1显示恢复正常。
