Q: Sysplorer中如何构建复杂的自定义波形？

问题现象 Sysplorer中如何构建复杂的自定义波形，如下图： "image.png" (https://mohub.

问题现象

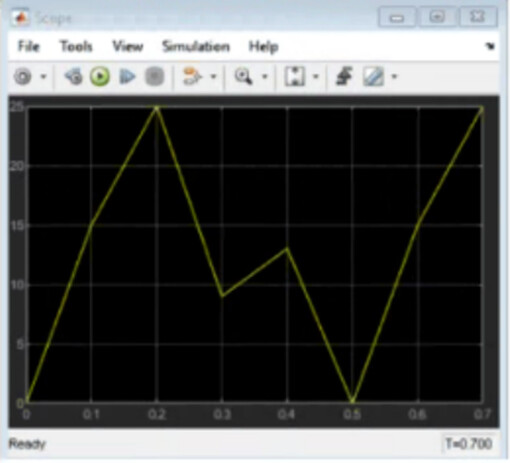

Sysplorer中如何构建复杂的自定义波形，如下图：

解决方法

针对上述问题，可以建一个模块，点击“文本”进行编辑：

参考如下代码构建复杂的自定义波形：

model Model1

parameter Real period=0.7"周期设定"；

Modelica.Blocks.Tables.CombiTable1Ds x(table

={{0.0,0),{0.1,15),{0.2,25),{0.3,9},{0.4,13},{0.5,0},{0.6,17},{0.7,25}})

annotation (Placement(transformation(origin

{1.9999999999999982,-5.551115123125783e-16},

extent={-10.0,-10.0},{10.0,10.0}}));

Modelica.Blocks.Sources.RealExpression realExpression

(y= time - floor((time /period))*period)

annotation (Placement(transformation(origin ={-119.0,-3.3306690738754696e-16},

extent={-35.0,-10.0},{35.0,10.0}})):

annotation (experiment

(Algorithm = Dassl,NumberOfIntervals =500,StartTime =0,StopTime=0.7,Tolerance=0.0001));

equation

connect(realExpression.y,x.u)

annotation (Line(origin= {-23.0,0.0),

points={-60.0,-3.3306690738754696e-16},{12.999999999999998,-5.551115123125783e-16}},

co1or={0,0,127})):

end Model1;

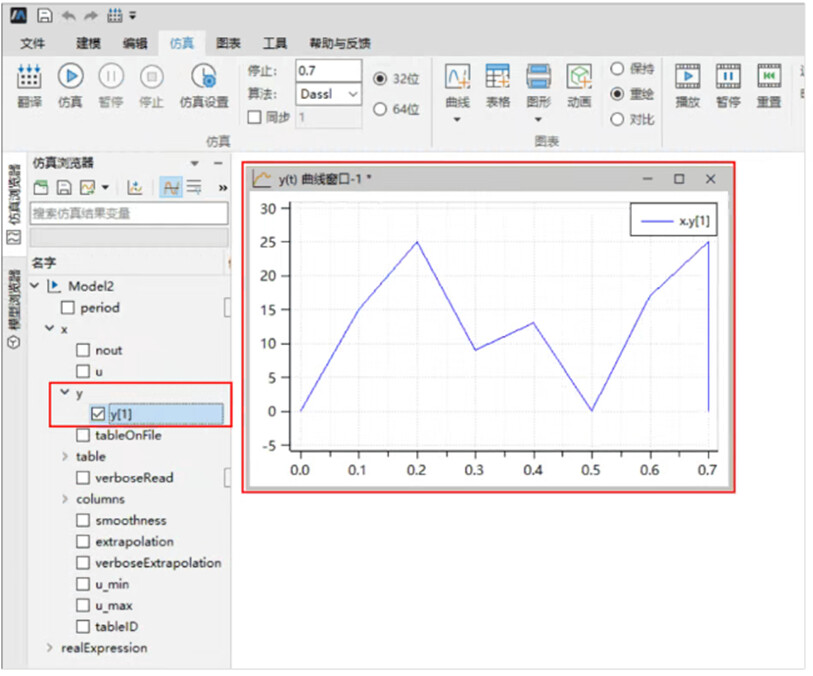

仿真后选中输出y[[1]，可以看到已经构成了复杂的自定义波形：
