用户由Simulink建模环境迁移到Sysblock建模环境时，由于组件参数表达式的括号使用方式存在一定的差异性，因此本文档主要对Sysblock建模环境中括号的使用注意事项进行说明。

首先说明结论：除少部分组件的某些参数外（具体详见下文），Sysblock的组件参数支持大括号与中括号来表示数据或表达式参数，推荐统一大括号表示。

Sysblock模块使用参数对话框来定义模块参数，除标量外，包括数组数据、函数表达式、数组元素索引三种场景都需要使用括号，下面对各场景中括号使用的注意事项进行介绍。

数组数据的表达推荐使用大括号{}

大括号用于数组数据表达

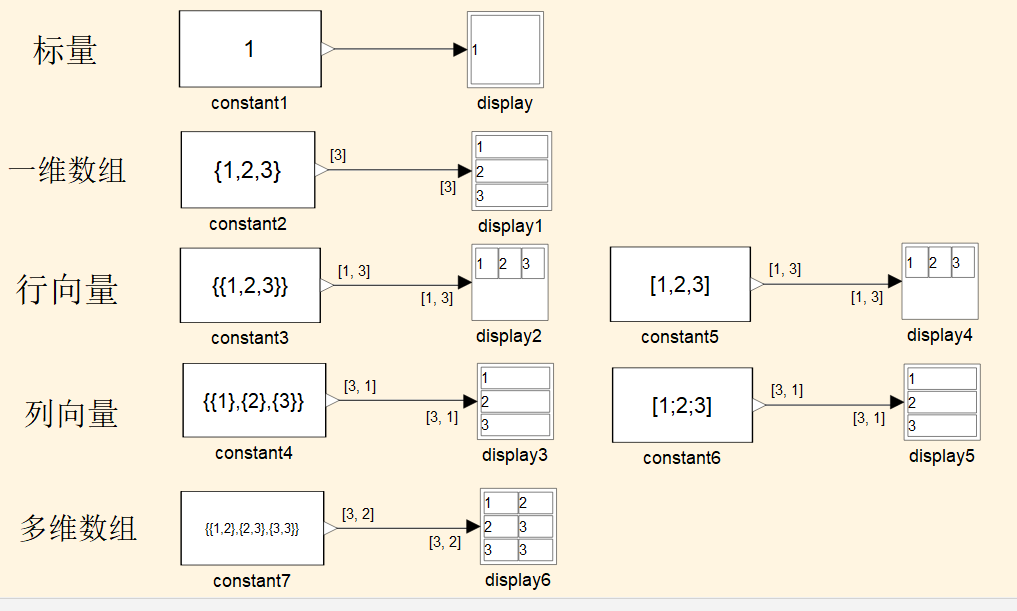

Sysblock中模块端口的数据类型根据其维度可以主要分为标量、一维数组、向量及多维数据等多种类型。对于参数对话框中填写标量时，无需使用括号。当使用除标量外的数据类型时，下图展示各种类型数据的实际用法。

各类型说明如下：

类型	注意事项
标量	标量必须为具体的数值，不能使用括号。例如：1
一维数组	一维数组仅能使用大括号表示，数据之间用逗号隔开。维度表示为“[N]”，N为数组长度。例如：{1,2,3,5,6,7}，维度表示为[6]
行向量	行向量为二维数组的一种特殊形式，维度表示为“[1,N]”，N为行向量长度。可以使用中括号和大括号两种方式表示，两种表示方式等效。例如，{{1,2,3}}和[1,2,3]等效。
列向量	列向量为二维数组的一种特殊形式，维度表示为“[N,1]"，N为列向量长度。可以使用中括号和大括号两种方式表示，两种表示方式等效。例如，{{1},{2},{3}}和[1;2;3]等效。
多维数组	向量可以使用大括号或中括号进行表示，例如： 大括号：{{1,2,3},{4,5,6}} 中括号：[1,2,3;4,5,6] 上述两种表示方式等效，维度表示为[2,3]。 多维数组虽然有时大括号和中括号混合使用不报错（例如：{{{1,2,3},{4,5,6}},[1,2,3;4,5,6]}，维度为[2,2,3]），但不推荐这种形式。

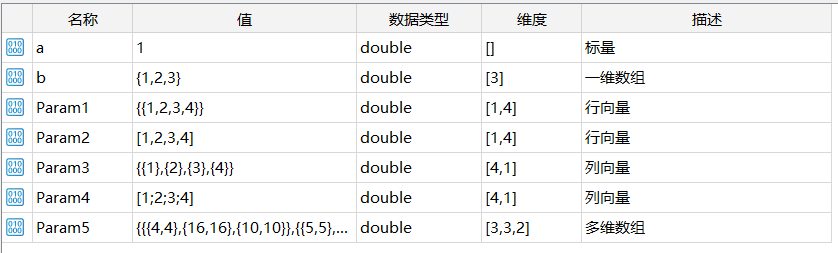

注：组件参数为工作区或数据字典中的数据时，编辑时不进行括号使用的检查，但需要注意，部分参数可能不支持使用工作区数据（例如，Mux模块的“输入数目”参数）。

中括号用于数组元素索引或维度表示

中括号在Sysblock模块参数中主要用于数组元素的索引及维度表示。

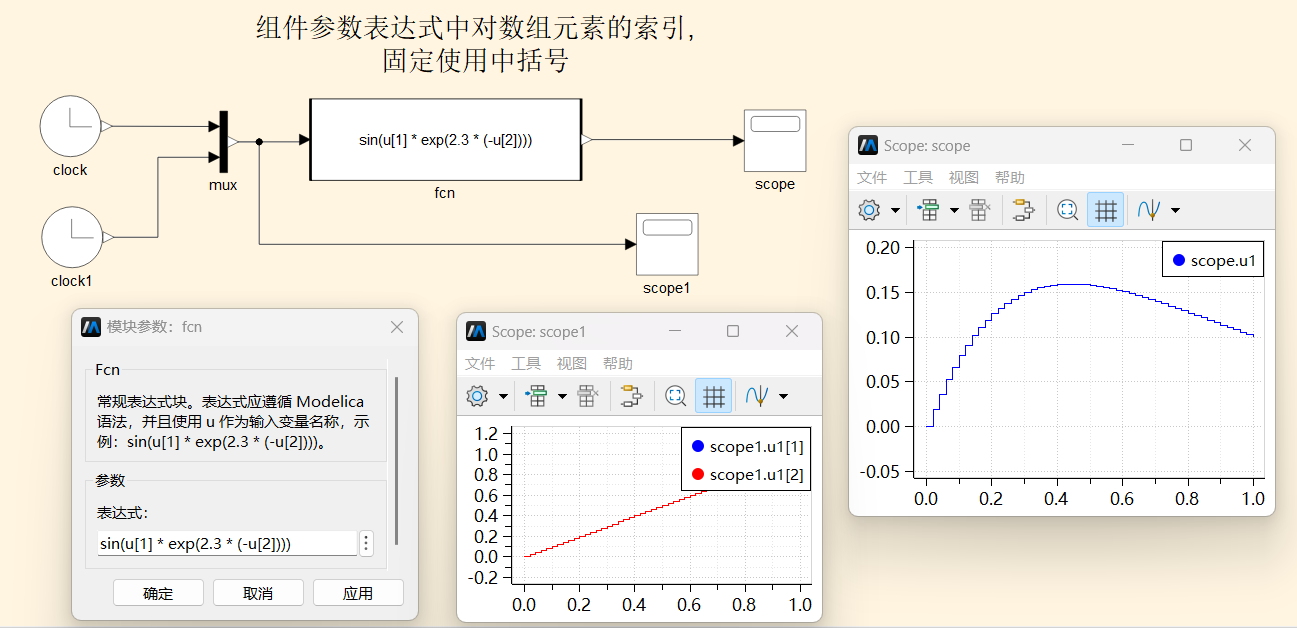

1，数组元素的索引固定使用中括号。

2，数据维度推荐使用中括号

标量的维度表示为“[]”；一维数组的维度表示为“[N]”（N为数组长度）；行向量的维度表示为“[1,N]”（N为向量长度）；列向量的维度表示为“[N,1]”（N为向量长度）；多维数组根据具体具体维数可表示为“[N,M,...]”。

小括号用于函数及表达式优先级

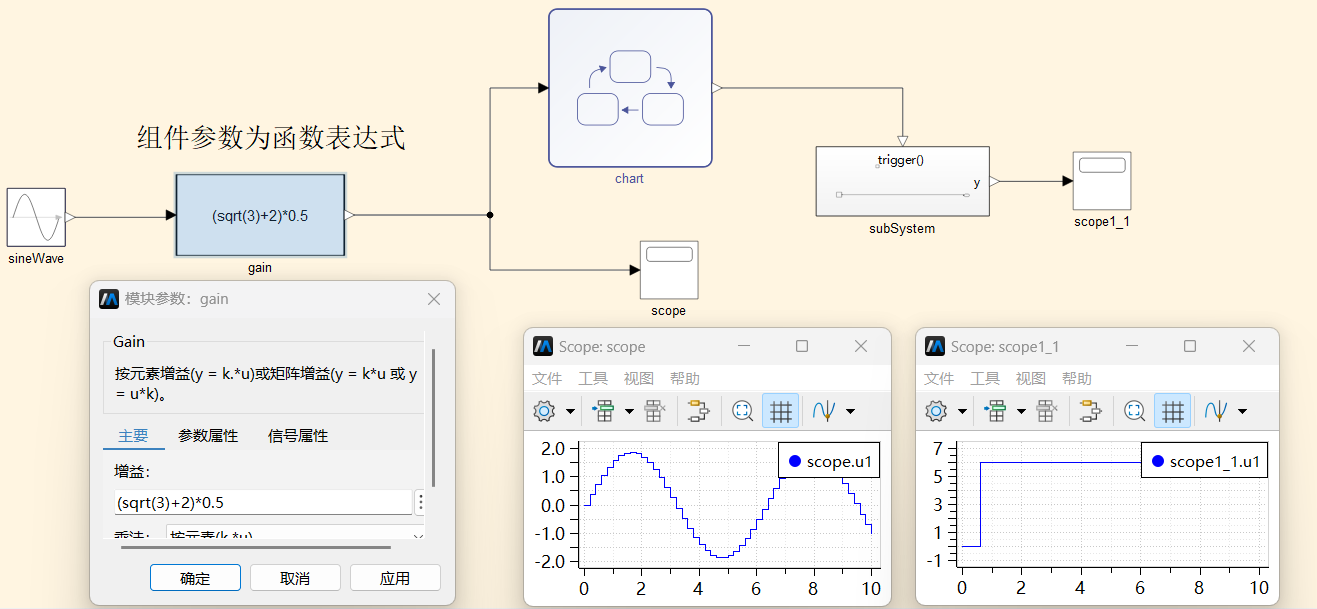

这里提到的函数主要分为两类，一类是在Sysblock组件参数框使用一些基础的数学函数表达式作为输入（例如：sin、sqrt等）；另一类是指状态机中使用的一些特定函数（例如，after,send等）和图函数。

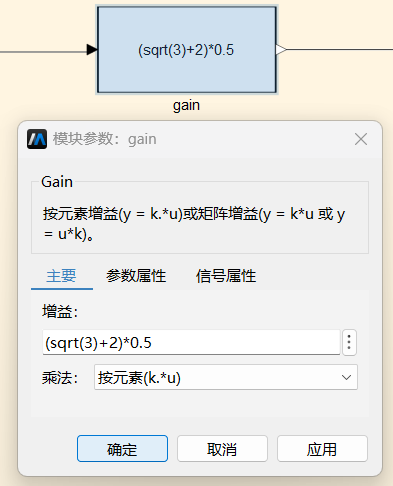

描述数学函数表达式或者表达式的运算顺序，统一使用小括号来括住函数的参数 。

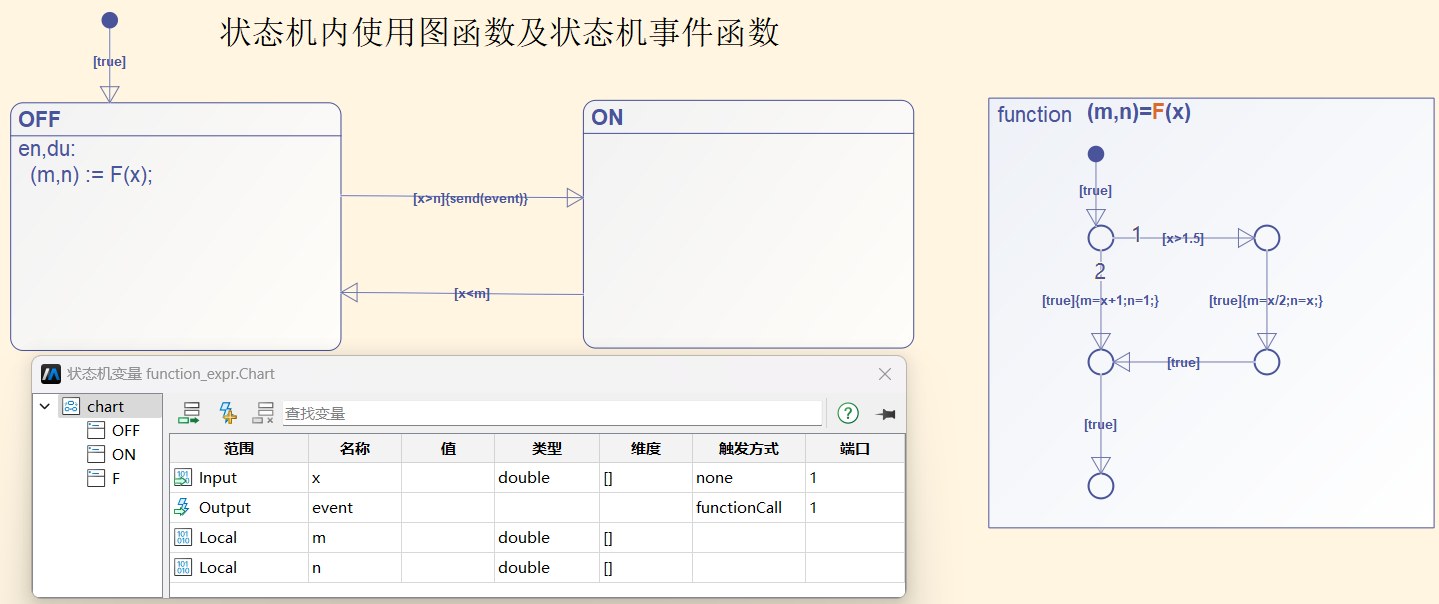

描述Sysblock状态机中图函数的多个返回值，统一使用小括号括住返回值，括号内用逗号分隔开各返回值。

部分组件中参数括号的特殊使用方法

Sysblock模型库组件中部分组件由于实际含义的不同，其可用的常数参数，限制为标量、一维数组、向量和多维数组中的一种或几种，或是其数组表达为其他的含义，这里对这部分特殊组件进行介绍。

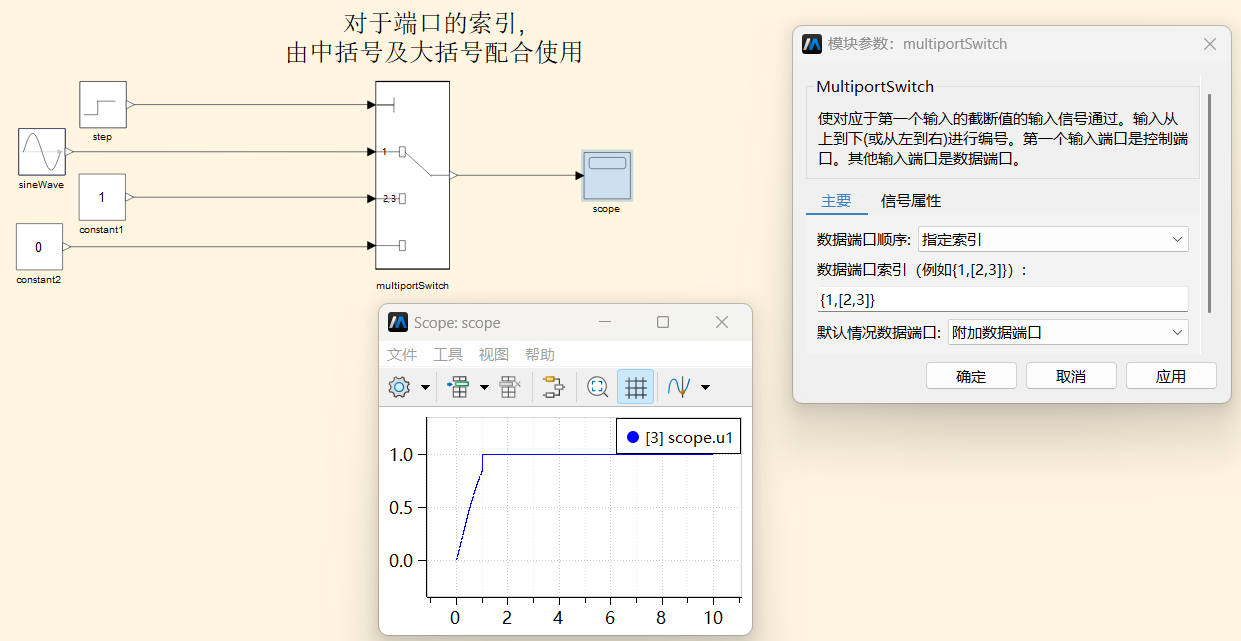

1. 端口顺序选择指定索引时（multiport）

对于MutilportSwitch中端口的索引，由大括号及中括号配合使用。

2. 针对ZeroPole模块，需要注意：

ZeroPole模块的“极点”和“增益”参数，均支持标量和一维数组，不支持多维数组，但对行向量进行了兼容，会处理为一维数组。例如：极点的默认参数为“[0,-1]”，等效于“{0,-1}”。

3. 针对TransferFcn模块，需要注意：

TransferFcn模块的“分母系数”参数，仅支持使用一维数组，但对行向量进行了兼容，会被默认处理为一维数组。例如，分母系数的默认参数“[1,1]”，默认会处理为"{1,1}"。

4. 针对查表模块，需要注意：

LookupTable1D的定义域与值域，以及LookupTable2D的定义域（行、列）只能使用一维数组，例如，“{1,2,3,4}”;

LookupTable2D的值域仅能使用二维数组，默认使用大括号，例如，“{{1,3,5,7},{2,4,6,8}}”。也可以使用中括号，等效为“[1,3,5,7;2,4,6,8]”;

LookupTableND的表维数只能使用大于等于3的正整数标量；

LookupTableND的表数据只能使用多维数组，其维度数对应模块的表维数；

LookupTableND的表数据只能使用多维数组，使用大括号或中括号表示。

5. 针对FromWorkspace和FromFile模块的“维度"参数，需要注意：

FromFile和FromWorkspace的维度只能使用“[N]”表示，其中N为数组长度，且不能改写为"{{N}}"。

6. 针对StateSpace模块，需要注意：

StateSpace模块组件参数”A“、”B“、”C“、”D“只能为标量或者二维数组。

7. 针对CombinatorialLogic模块，需要注意：

CombinatorialLogic模块的真值表参数仅支持行向量，使用”[]“或”{{}}“表示。

8. 针对IdentityMatrix模块，需要注意：

当指定IdentityMatrix的输出维度时，可以使用标量或者直接按维度输出。维度仅能表示为”[N,M]“，（N，M分别表示各维度上的长度）；当使用标量时，”N“等效为”[N,N]“。

9. 针对包处理模块，需要注意：

BytePack和ByteUnpack模块的输出端口类型，均只能使用大括号，内部具体类型前后使用单引号，多个类型之间使用逗号隔开。例如”{‘double’,'int32'}“;

ByteUnpack的输出端口维度，使用大括号包含所有维度分量，各维度之间使用逗号隔开（维度使用中括号表示）。需要注意，其中的标量维度表示为”0“，而非”[]"；一维数组维度表示为”N“,而非”[N]“；向量及多维数组维度正常表示为”[N,M]“。

10. 针对SwitchCase模块，需要注意：

SwitchCase的Case条件表达式中，条件以{}表示，若对case条件分组，需以一维数组或行向量表示，如”{1,{2,3}}“或“{1,[2,3]}”。

11. 针对RepeatingSequence模块，需要注意：

RepeatingSequence的时间值与输出值参数只能使用一维数组，例如“{1,2,3}”;

12. 标量的使用，只能为具体的数字

以下模型的对应参数仅能使用标量：

组件名	参数名	注意事项
ForEach	分区维度	只能为标量，直接用数字表示
	分区宽度
	分区偏移量
	串联维度
If	输入数目	只能为标量，直接用数字表示
DownSample	采样因子	只能为标量，直接用数字表示
	采样偏移
RMS	指定维度	只能为标量，直接用数字表示

13. 针对RandomIntegerGenerator和RepeatingSequenceStair模块，需要注意:

RandomIntegerGenerator模块的设置大小参数以及RepeatingSequenceStair的输出值的向量参数，仅支持标量、一维数组及行向量三种表示方式，其中一维数组和行向量效果一致。
