问题现象

含有压强作为输出变量的模型，在Sysplorer导出的FMU，在Fluent导入失败

问题原因

经测试，用户的Fluent不支持输出变量带有压强单位"Pa"。由于Fluent官方文档未提供压强单位的相关说明，这有可能是Fluent的兼容性问题导致的；也有可能是用户单位设置导致的单位不匹配问题（Fluent导入FMU页面存在可设置与输出变量对应的变量名以及单位，另外，Fluent官方也提供了一些有关FMU和单位的使用说明，详见https://ansyshelp.ansys.com/public/account/secured?returnurl=/Views/Secured/corp/v242/en/flu_ug/flu_ug_file_import_FMU.html%23g_flu_file_FMU%EF%BC%89%EF%BC%9B

解决方法

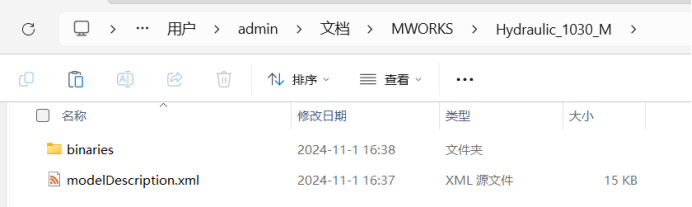

1、以模型用户模型为例，修改该模型在sysplorer导出的FMU文件后缀名为zip，解压该文件，可得到如下文件结构：

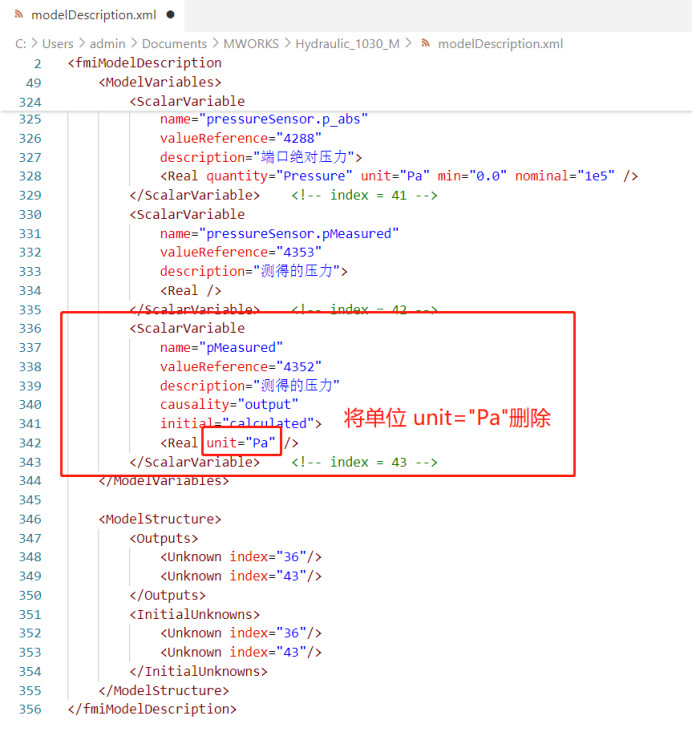

2、打开modelDescription.xml文件，找到带有压强单位“Pa”的输出变量，将单位描述 unit = “pa" 删除

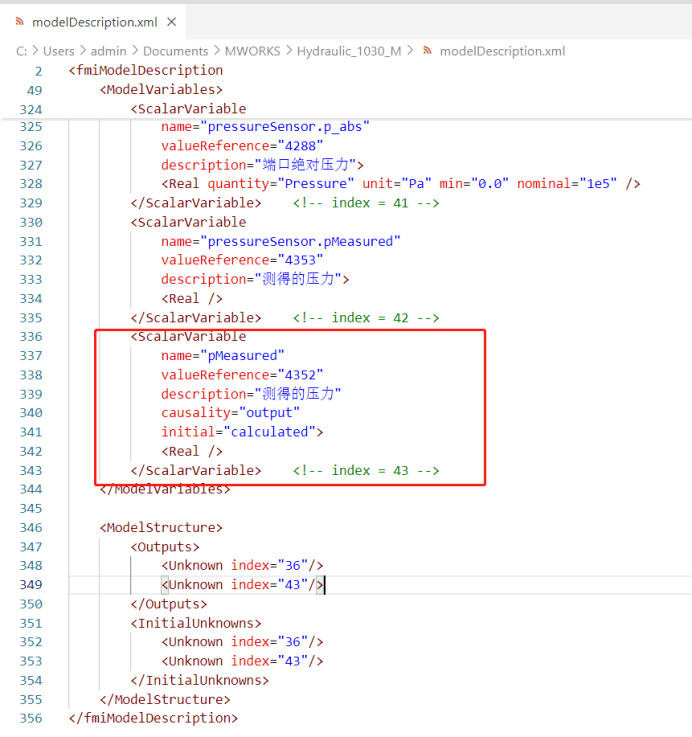

删除后如下：

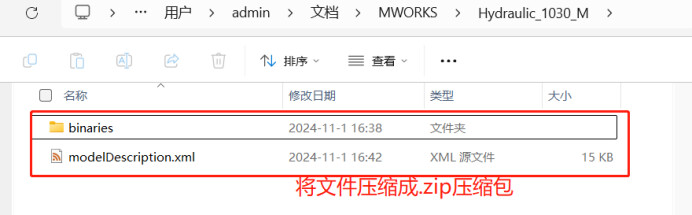

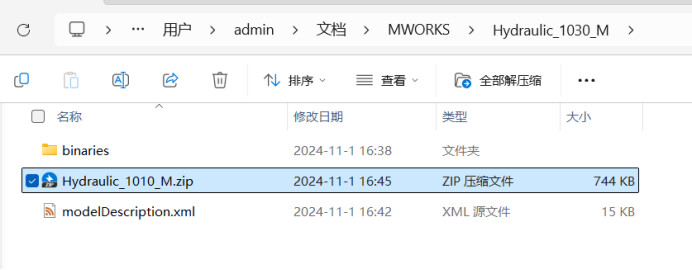

3、保存上述更改，并回到解压后的文件目录下，原本解压出的文件再进行压缩，得到zip压缩包


4、将该压缩包的后缀名由.zip改为.FMU即可；
5、经测试，修改xml文件后再打包的FMU可以成功导入Fluent；

有关上述修改xml打包FMU的方法，补充说明一下。修改后的FMU可先导入到Sysploer中验证一下是否可成功导入并仿真；如果存在问题，说明可能在修改xml或者打包FMU时出现了错误（如修改了xml文件中其他的变量以及结构，打包了错误文件，层级等等），此时重复上述操作（从规范上讲，上述修改xml的操作不会使FMU出现问题，并且已验证多次），直到FMU可正常导入即可。
