Sysblock复用多个Caller使用注意事项(文件包含，静态变量)

静态变量

模型在使用多个Ccaller模块中从同一c文件下引用同一函数时，假如这个函数中存在静态变量，那么会存在静态变量被数个模块重复引用，导致数值与函数仅被一个模块时不符合的现象：

示例情况

举例而言，这是我们所使用函数的代码：

int arrproduct(double *data_in,double *data_out, int num, int *state_count)
{
	int i = 0,  count = 0;
	static int init_state = 0;
	for(i = 0; i < num; ++i)
    {
        data_out[i] = Gain1 * data_in[i];
        ++count;
    }
	++init_state;
	*state_count = init_state;
    return count;

}

在该函数中，我们规定了一个静态变量init_state，在函数的赋值循环结束之后，函数会将init_state加一记录调用函数的次数，并将结果赋值给输出的指针*state_count，将静态变量的值进行传递。

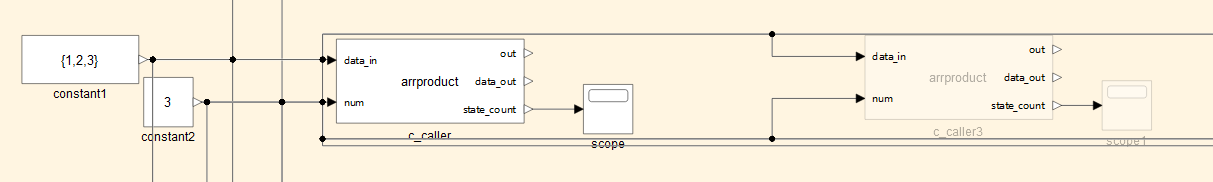

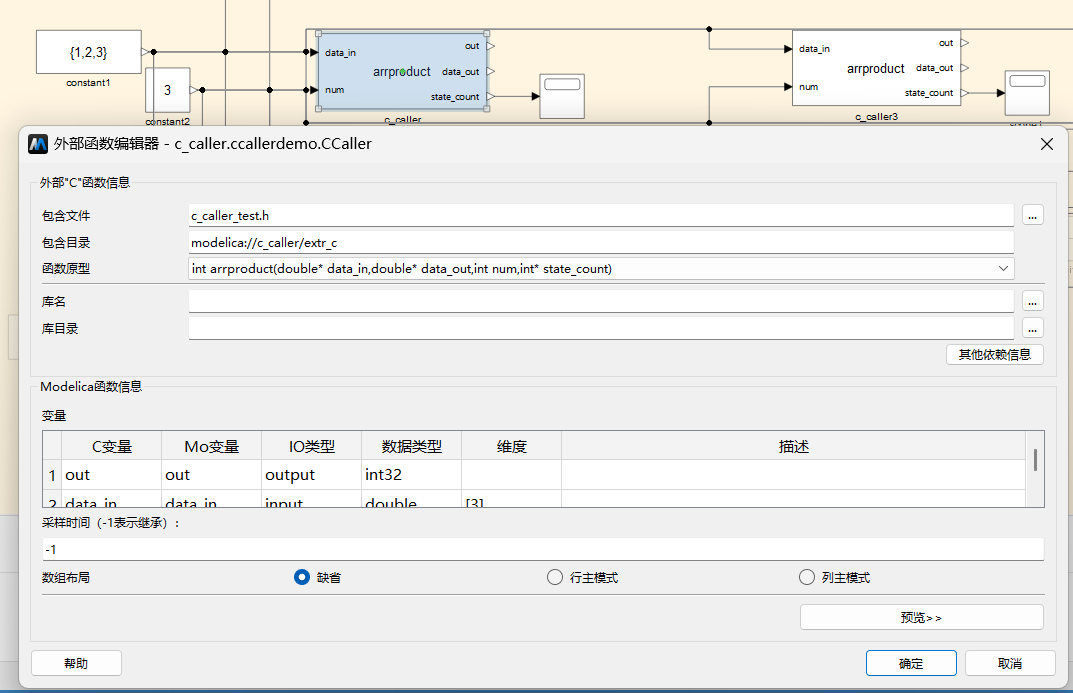

而下图为我们构建的示例模型，图中的两个Ccaller模块的文件路径相同：

此外，我们在’主页-仿真设置-常规-输出区间‘中设置步长为0.02，即一秒钟调用50次模块

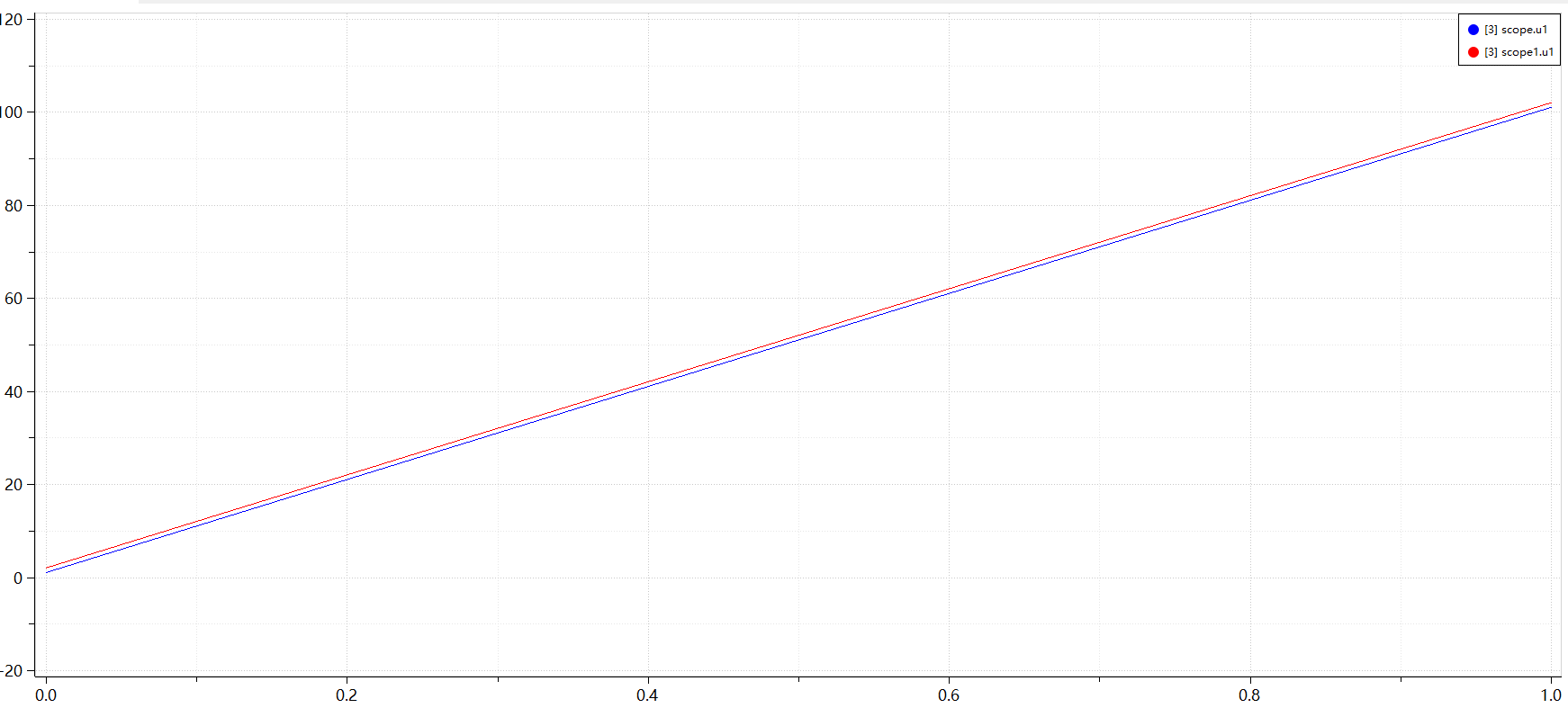

以下为仿真结果，可以发现静态变量的值输出为100，与理论上的调用50次模块输出为50不同：

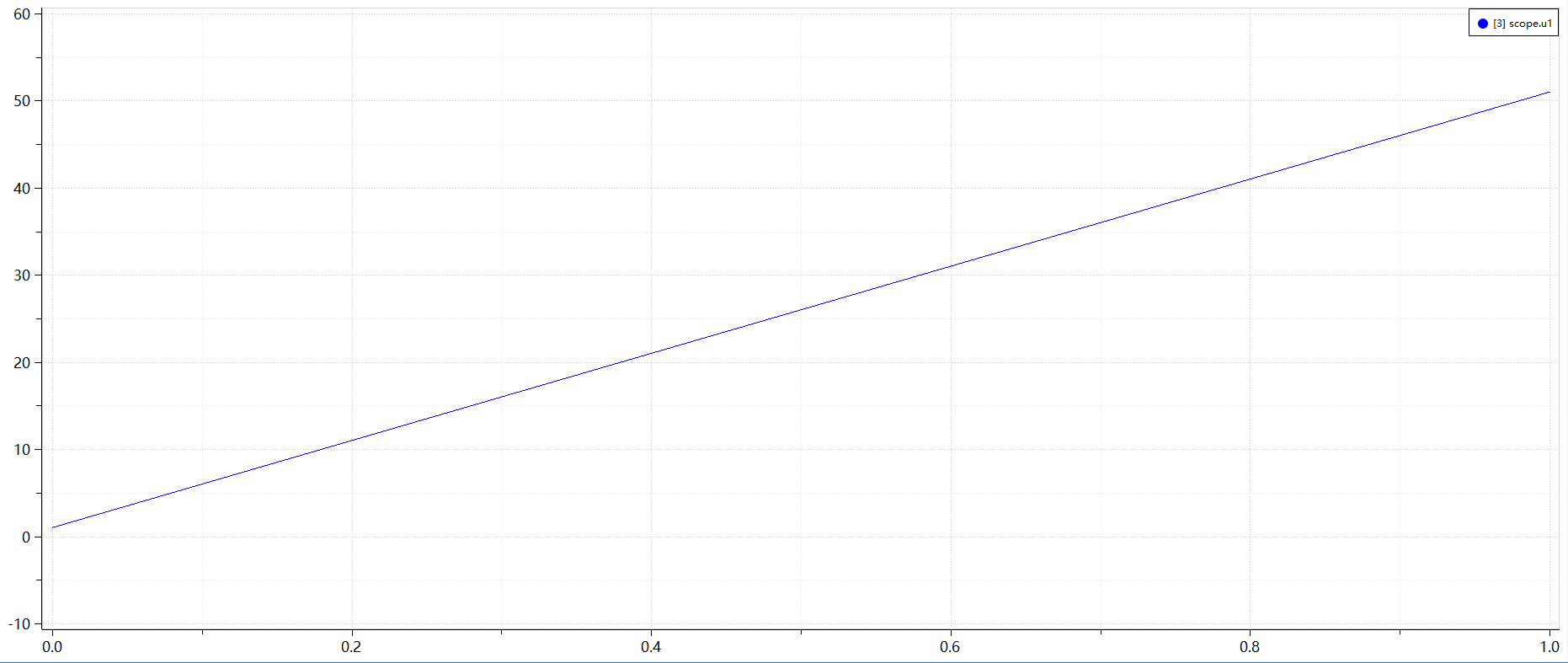

若我们仅使用一个模块，输出变为符合预期的50：

现象原因

存在以上现象的原因是，同一模型内并行调用同一c文件下的函数，导致模型内的静态变量在一次调用后同时执行了两次++init_state，最终导致结果为100而非50。这意味着这个函数只能在这个模型下的Ccaller使用一次，不能被多次Ccaller使用。

解决方式

用户可以考虑复制每个需要同一模型内多次调用同一c文件下的函数，重命名并保存，代码示例如下：

//第一个Ccaller 调用的函数
int arrproduct(double *data_in,double *data_out, int num, int *state_count)
{
	int i = 0,  count = 0;
	static int init_state = 0;
	for(i = 0; i < num; ++i)
    {
        data_out[i] = Gain1 * data_in[i];
        ++count;
    }
	++init_state;
	*state_count = init_state;
    return count;
}

//第二个Ccaller 调用的函数
int arrproduct3(double *data_in,double *data_out, int num, int *state_count)
{
	int i = 0,  count = 0;
	static int init_state = 0;
	for(i = 0; i < num; ++i)
    {
        data_out[i] = Gain1 * data_in[i];
        ++count;
    }
	++init_state;
	*state_count = init_state;
    return count;

}

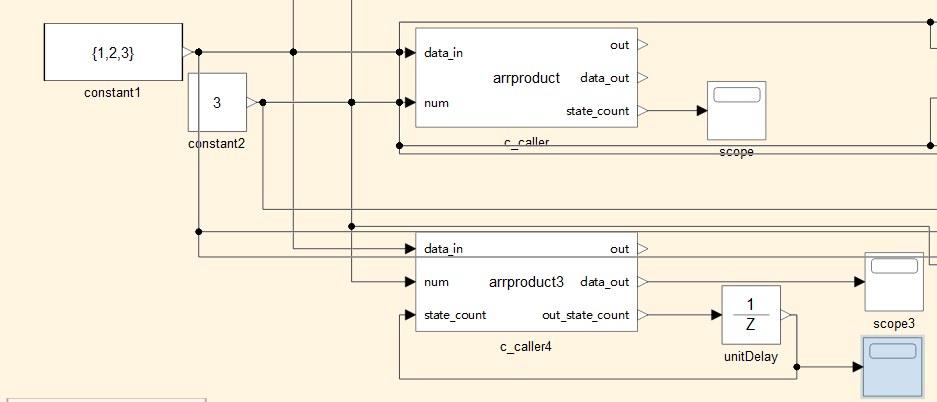

示例模型如下：
