由于MWORKS与传统仿真软件机制不同，默认的仿真结果中，会显示所有端口的仿真结果，而部分用户往往只关注其中部分的核心变量结果值，不需要关注所有结果，针对该情况目前在Sysplorer 2025a版本中提供了新功能已支持用户需求。同时该功能将改善Sysplorer 2024b版本中，混合仿真时，Sysblock模型部分，结果观测不便的情况。下文将分节介绍

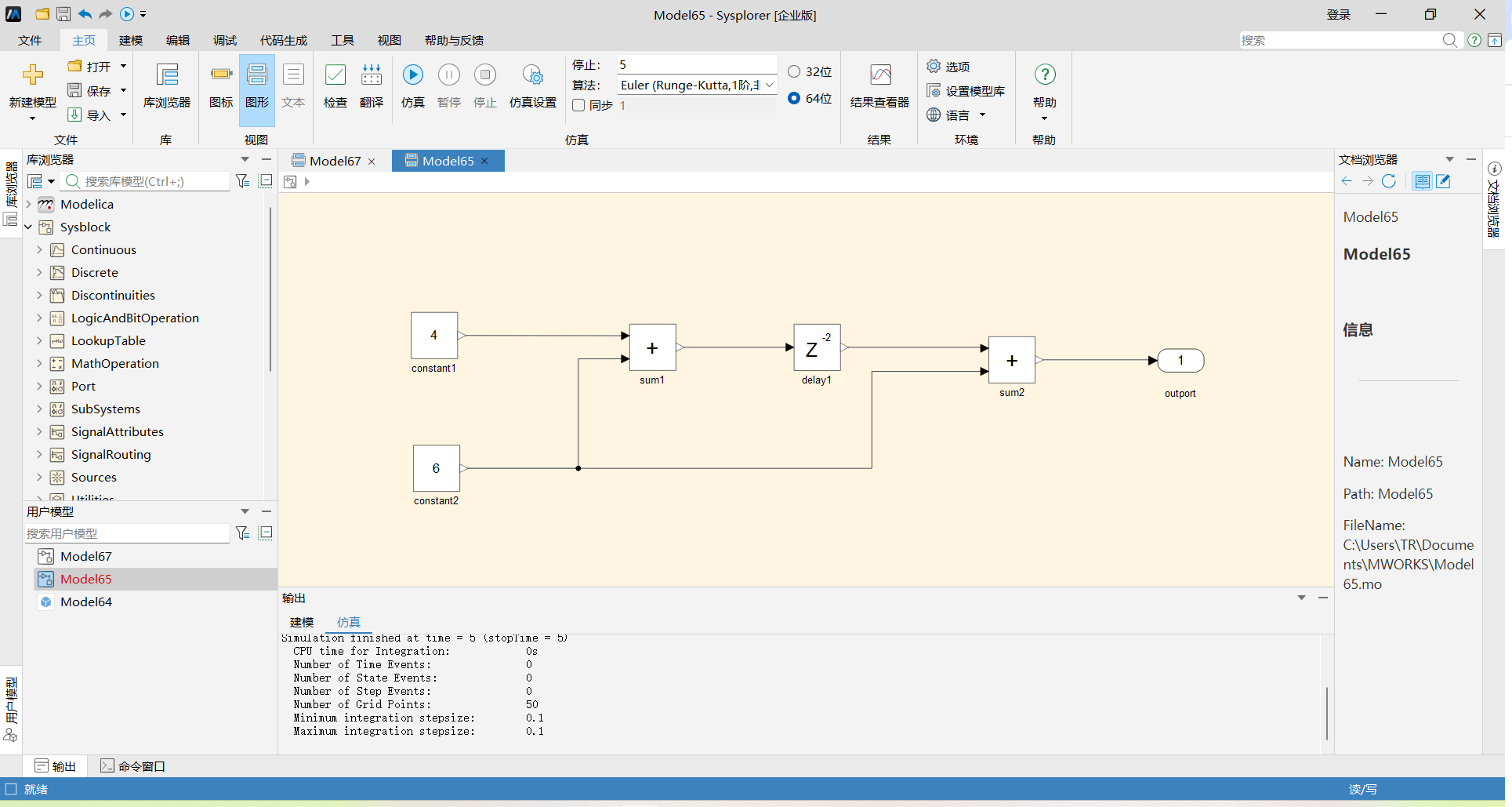

默认情况下Sysplorer模型仿真结果显示

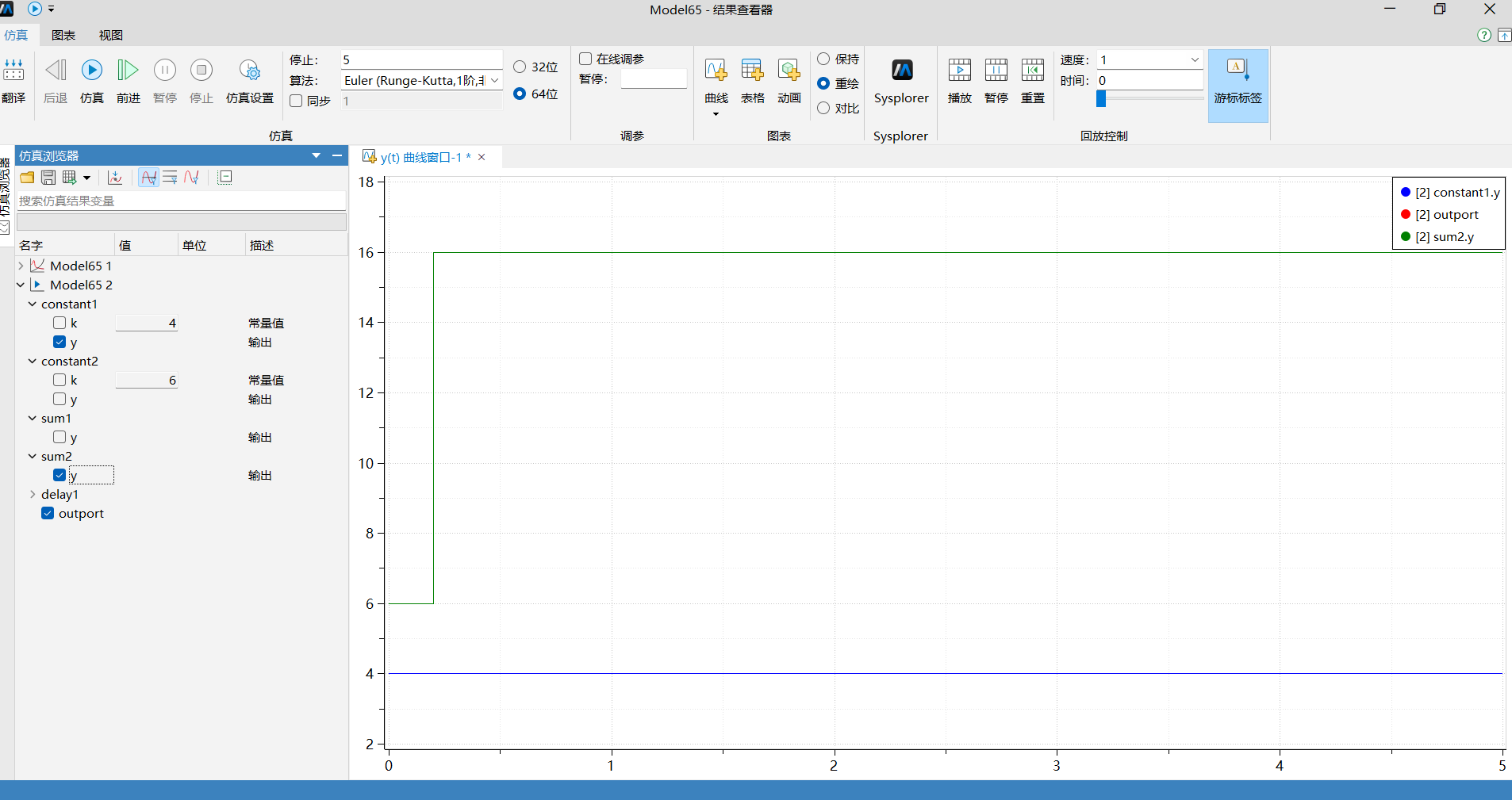

默认情况下的Sysplorer模型仿真，仿真结果查看器中会显示所有模块的仿真结果，包括模块的输入、模块设置的参数值、模块的输出。

优势：该模式下每个模块的结果仿真值都非常清晰，对全局的信号均可以进行观测，便于用户排查模型中的异常值。

劣势：当模型规模非常大时，全量显示仿真结果会拖慢仿真速度，虽然模型的运算速度不太会被影响，但是结果的书写将会极大拖慢模型仿真速度。另外分布式开发的大模型工程中，用户不用关注全部的变量，往往只需要关注部分重点变量，全量显示模式显得非常繁杂，用户将逐个搜索需要感测的变量进行结果查看，给操作上带来了不便。

通过Display、Scope模块观察端口的仿真结果

为了贴合对标软件，迎合用户过往的使用习惯，在Sysblock模型中开发了Display与Scope模块协助用户观测结果。

Display：该模块可以直接在模型界面中显示结果数值，建议用来观测不随时刻变化的值，或者尽在特定时刻变化的变量。或者在模型调试阶段观察仿真值。同时Display模块也在观察数组、矩阵值时会带来更多便利。

Scope模块：针对单一接口显示其仿真结果，在大工程中用户重点观测的结果输出波形可以使用Scope模块直接观测，在模型仿真后。直接双击Scope模块，会有独立的窗口单独显示Scope模块相连接的结果波形图。

“显示端口值标签”功能观测结果

该功能可以将信号线的值，直接以标签的形式显示在信号线附近，方便用户观察仿真结果。操作步骤如下所示：

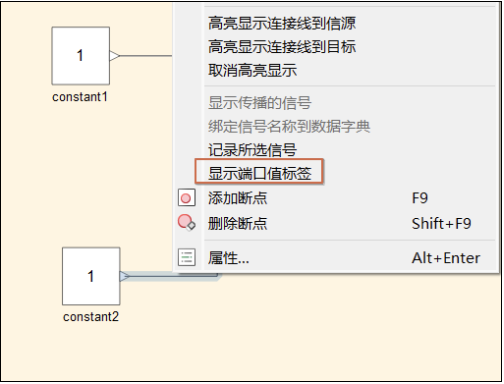

1.右击所选的一个或多个信号。在上下文菜单中，选择在所选信号上显示端口值标签。

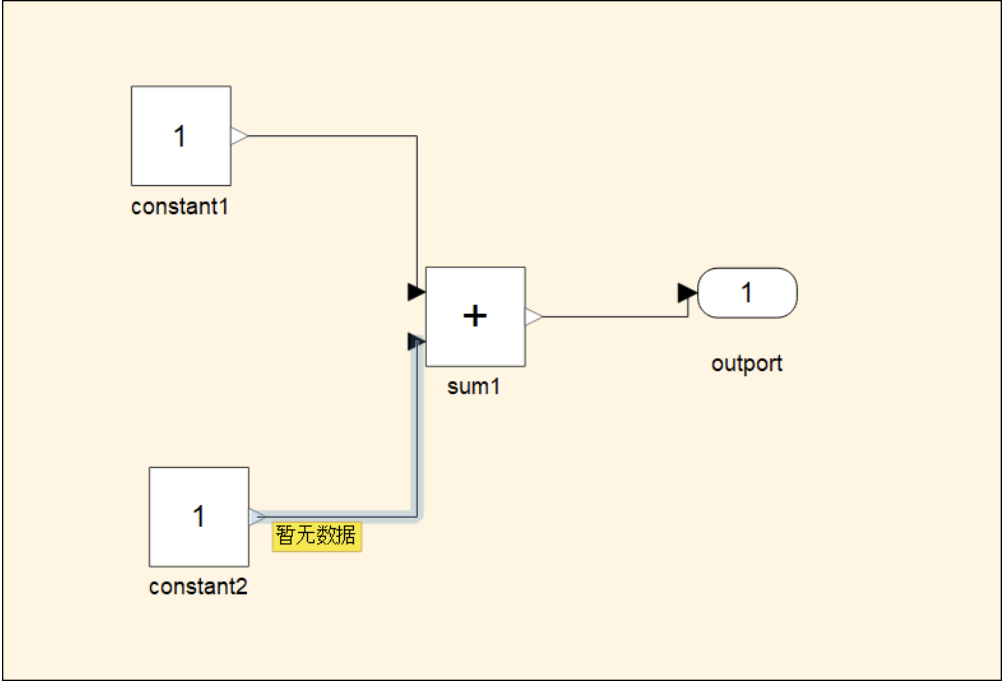

将端口值标签添加到一条或多条信号线后，标签会显示在信号线上。如果您在仿真之前或在仿真中暂停时添加端口值标签，则该标签最初显示为暂无数据

点击仿真后标签即可显示结果值。

右击信号线，取消勾选“显示端口值标签”。

建模时利用“记录所选信号”标记信号进行观察

在Sysblock框图式建模中，提供“记录所选信号”的功能，该功能可以使仿真结果中仅显示用户所记录的信号值。具体操作如下：

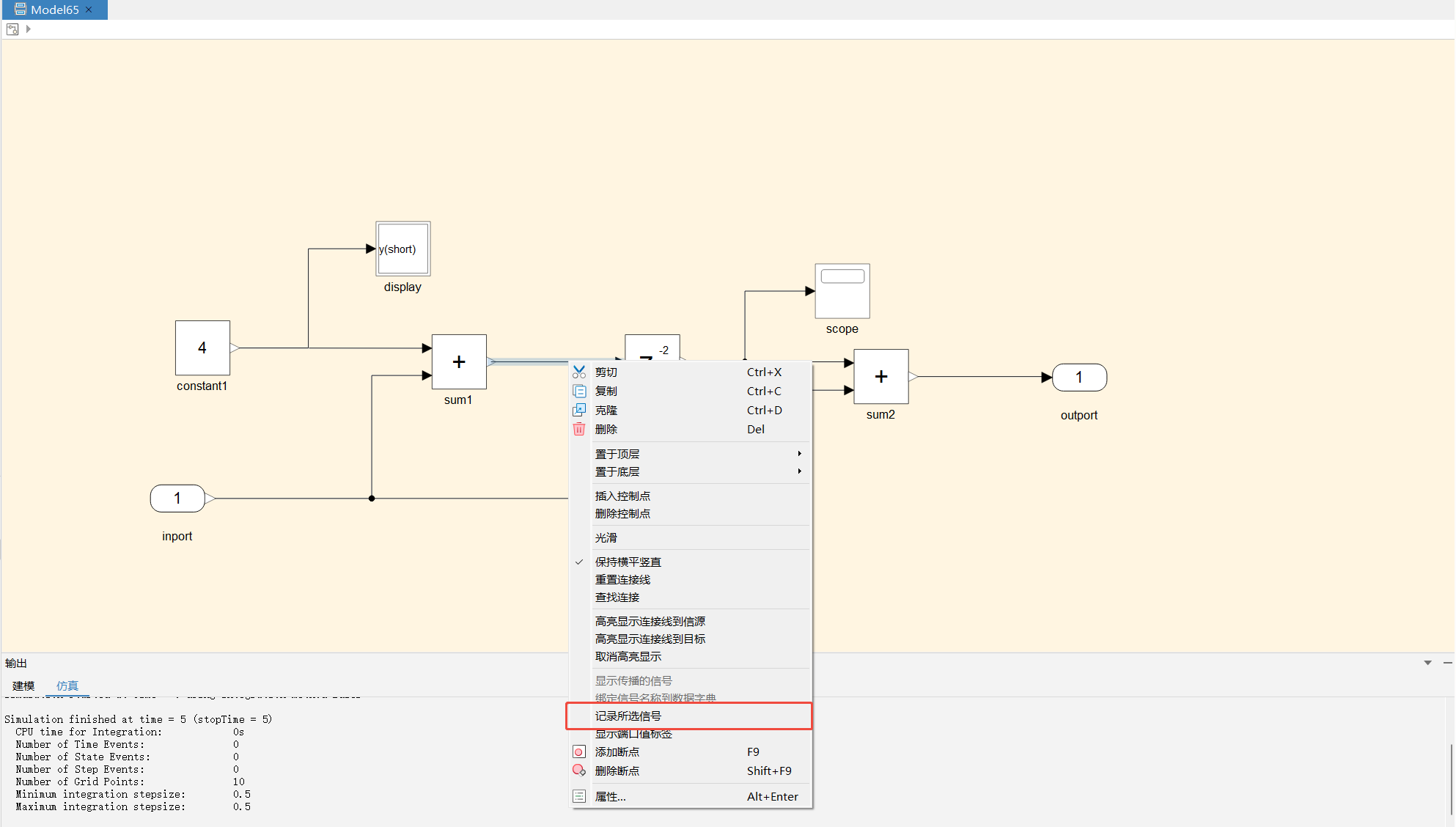

1.在要观察的信号处，右击信号线选择“记录所选信号”。

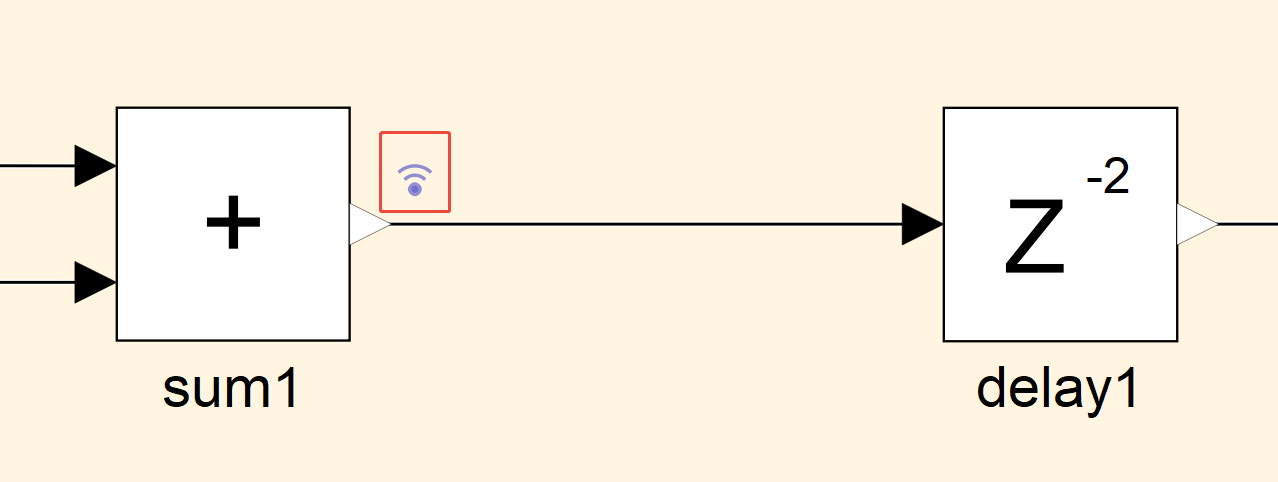

被“标记“后，信号线上会显示如下图所示的标志。

2.双击信号线，对被标记的信号线进行命名。

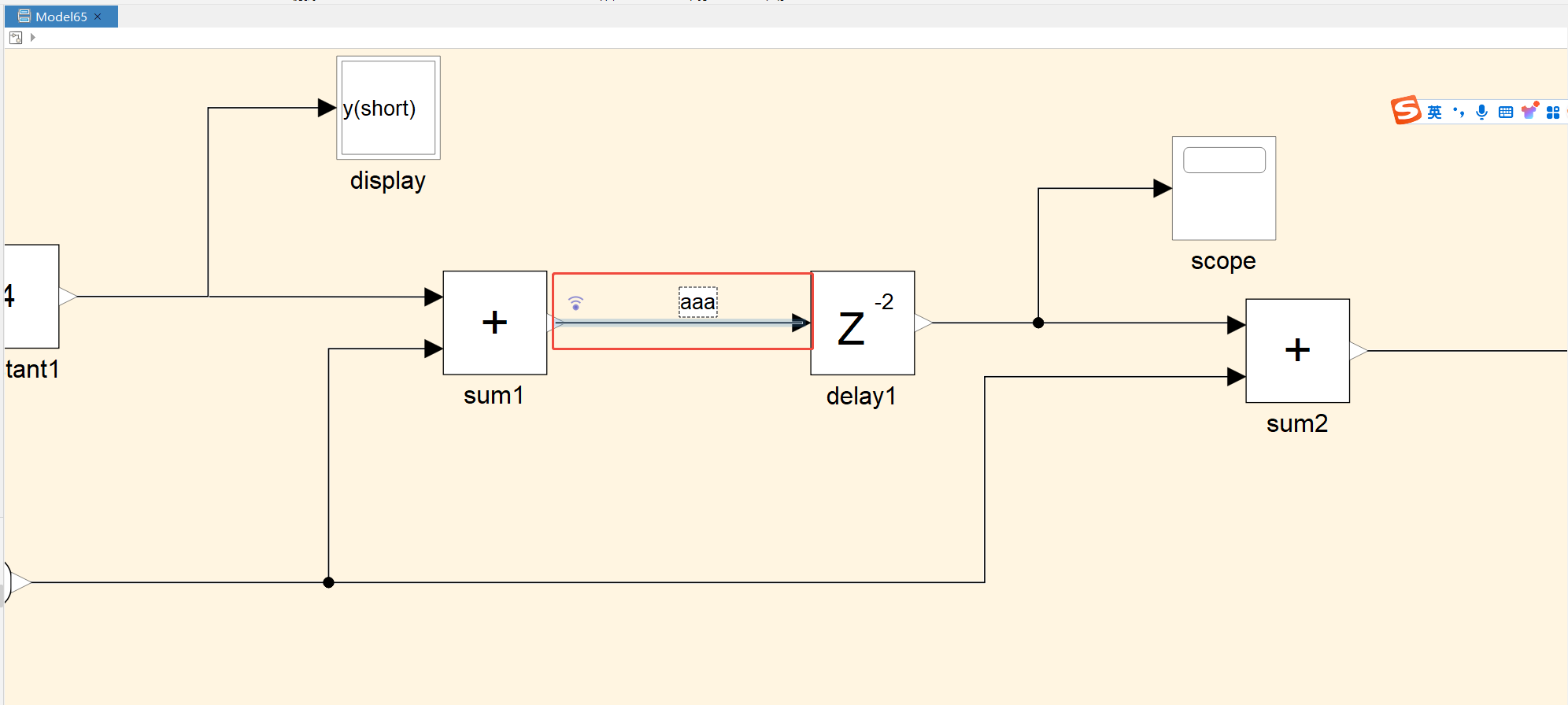

如下图所示，双击信号线，将信号线命名为“aaa”。

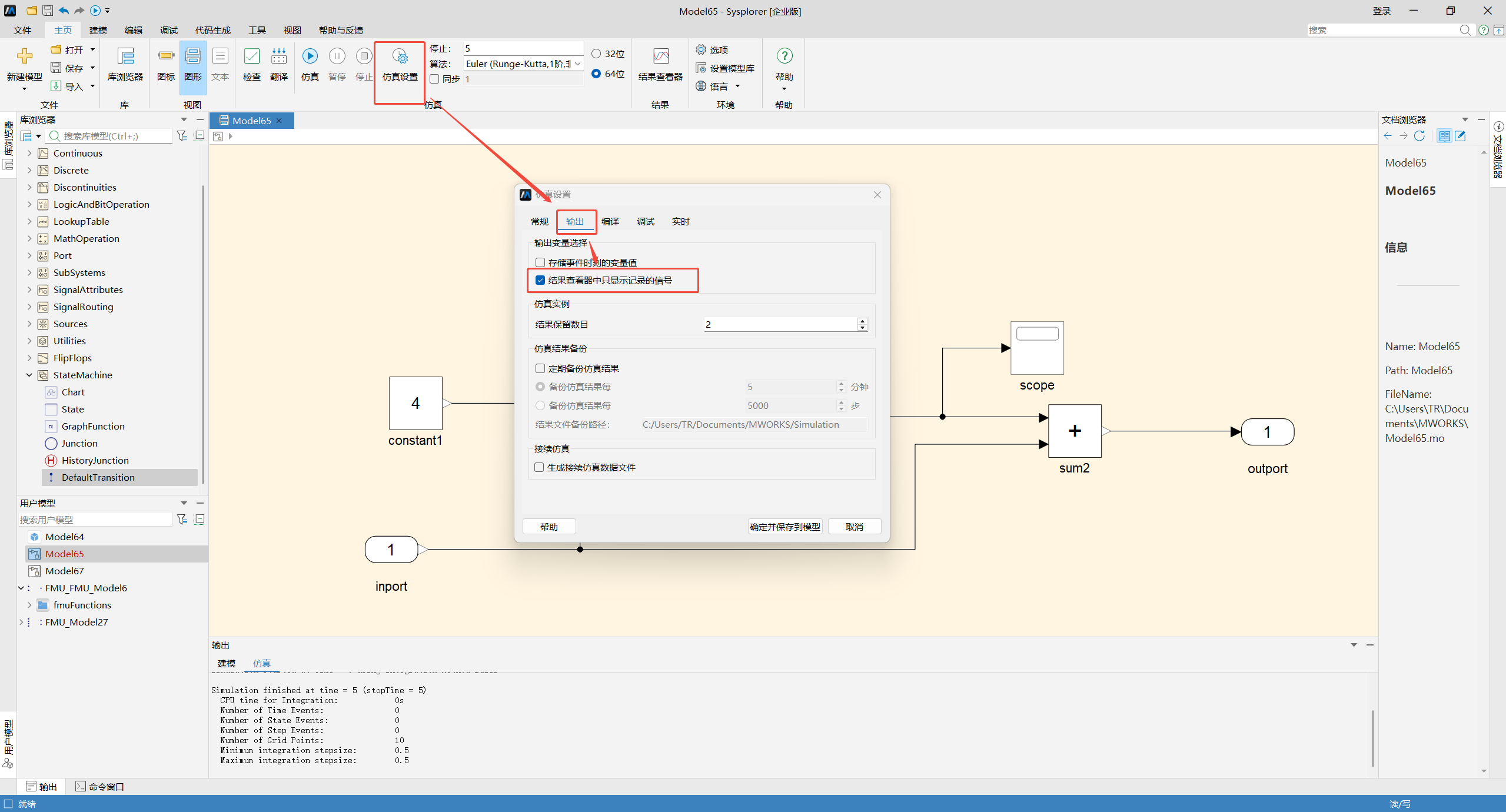

3.将“仿真设置”中的“输出变量选择”选项勾选为“结果查看器中只显示记录的信号值”。

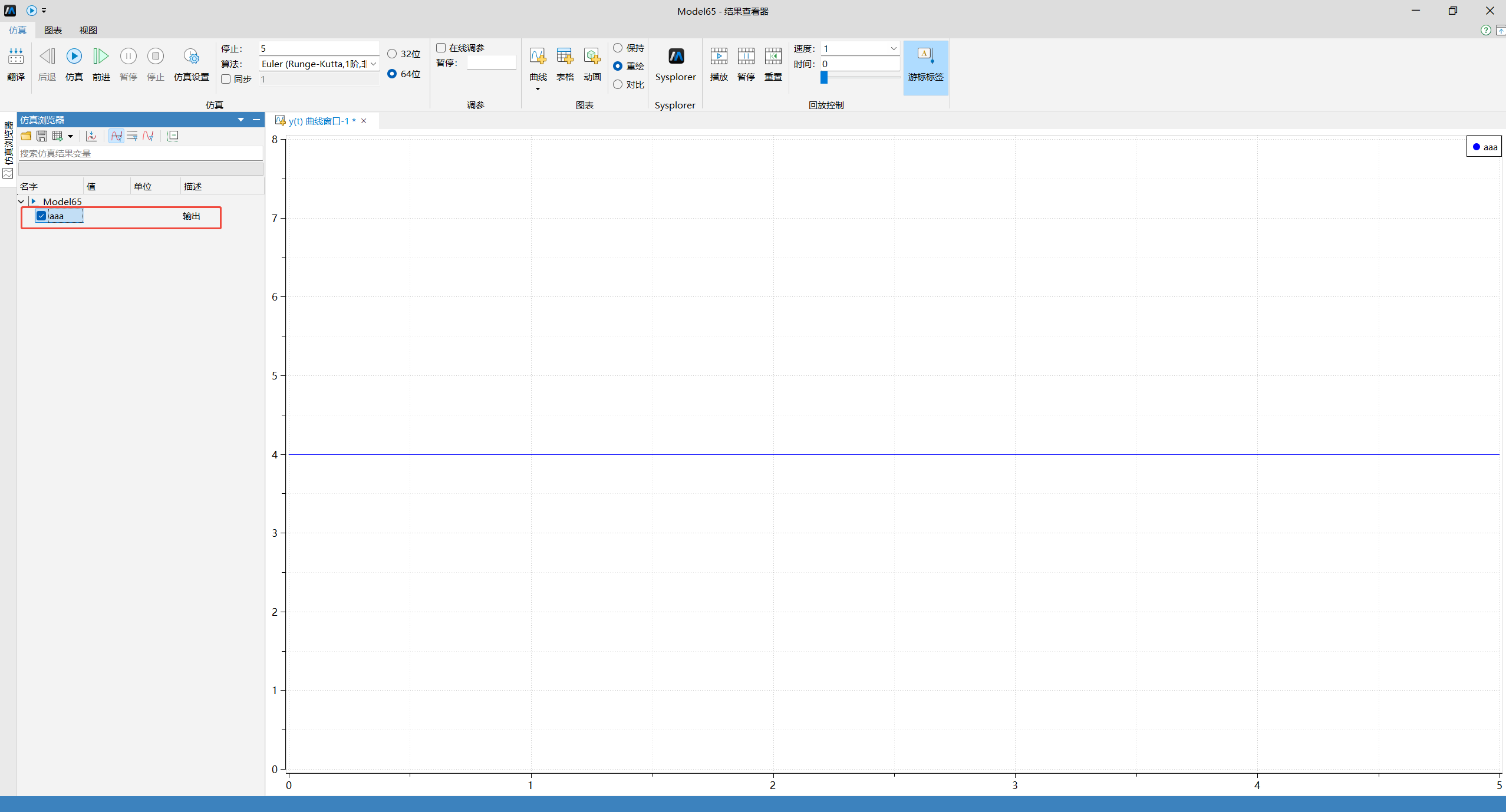

4.点击仿真，仿真结果浏览器中仅会记录标记的信号。

新功能“设置仿真时要保存的变量”功能介绍

Sysplorer2025a3月30日之后的版本中，“设置仿真时要保存的变量”功能已实装，该功能提供了可选项，用户可以选择仿真后只显示指定的变量，下面将介绍该功能。

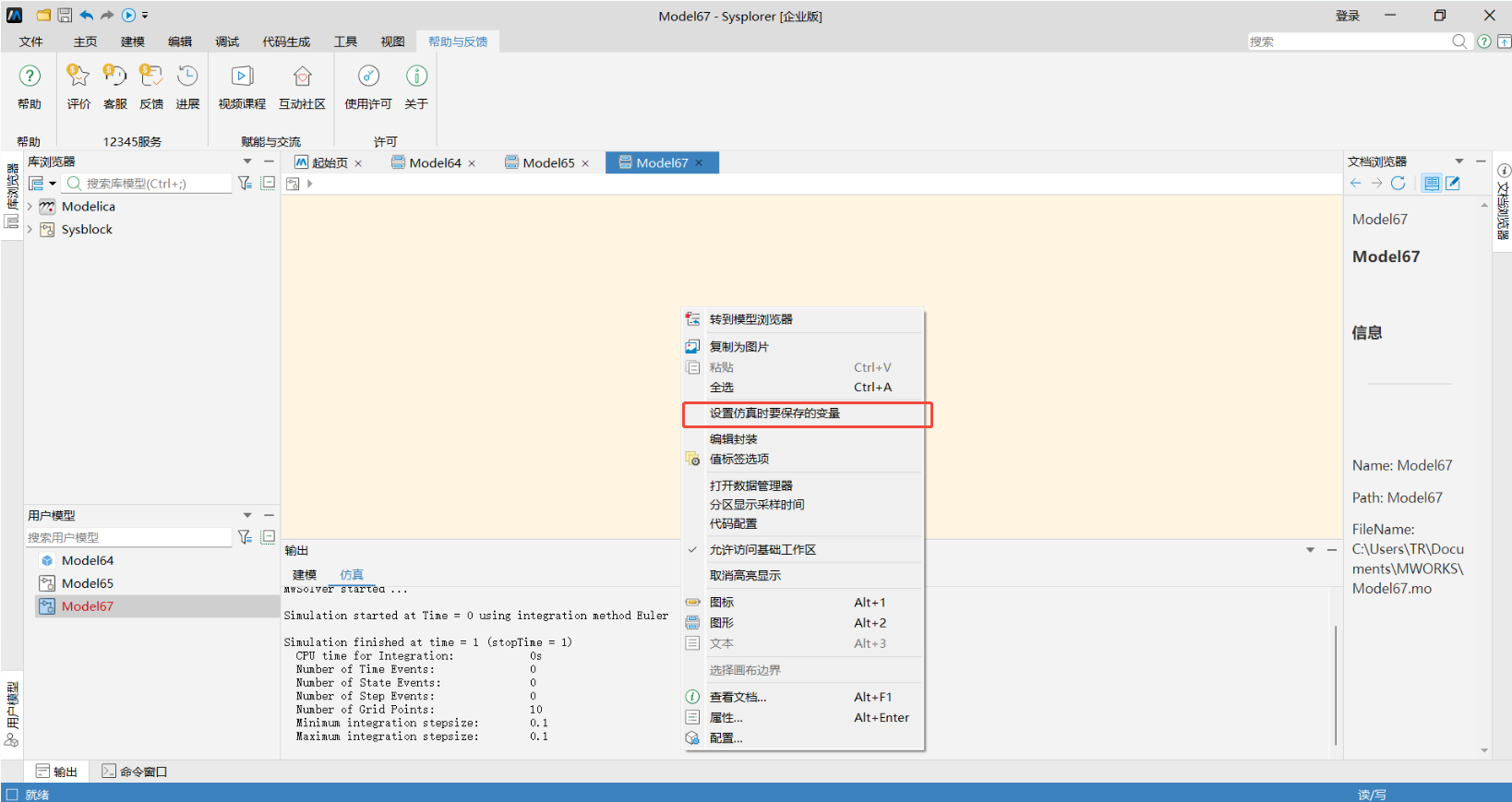

在右击仿真模型的空白处打开配置界面，选择“设置仿真时要保存的变量”选项。

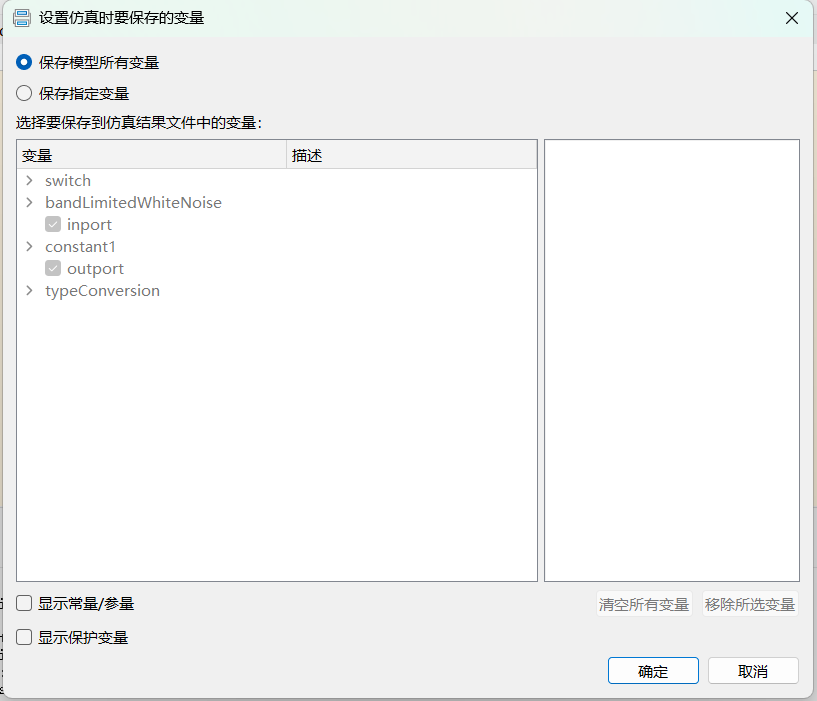

打开后为设置仿真时要保存的变量功能界面。默认情况下为“保存模型所有的变量”，该模式下仿真后，模型会显示所有结果值。勾选“保存指定变量”即可在参数对话框中选择想要观测的变量，此时仿真仿真结果中仅会显示所选的变量。

旧版中混合仿真如何观测Sysblock模型部分的内部变量

目前，部分用户使用的Sysplorer版本较老，可能为2024b版本，上述的功能可能暂未部署，由于各种情况用户也无法更新软件版本。这种情况下用户也有观测混合仿真中Sysblock模型输出的需求，由于旧版中混合仿真Sysblock模型暂不具备直接观测结果的新功能，因此需要引入新的输出端口，将待观察信号做成输出接口进行观察。具体操作如下（截图为Sysplorer2024b版本中的截图）：

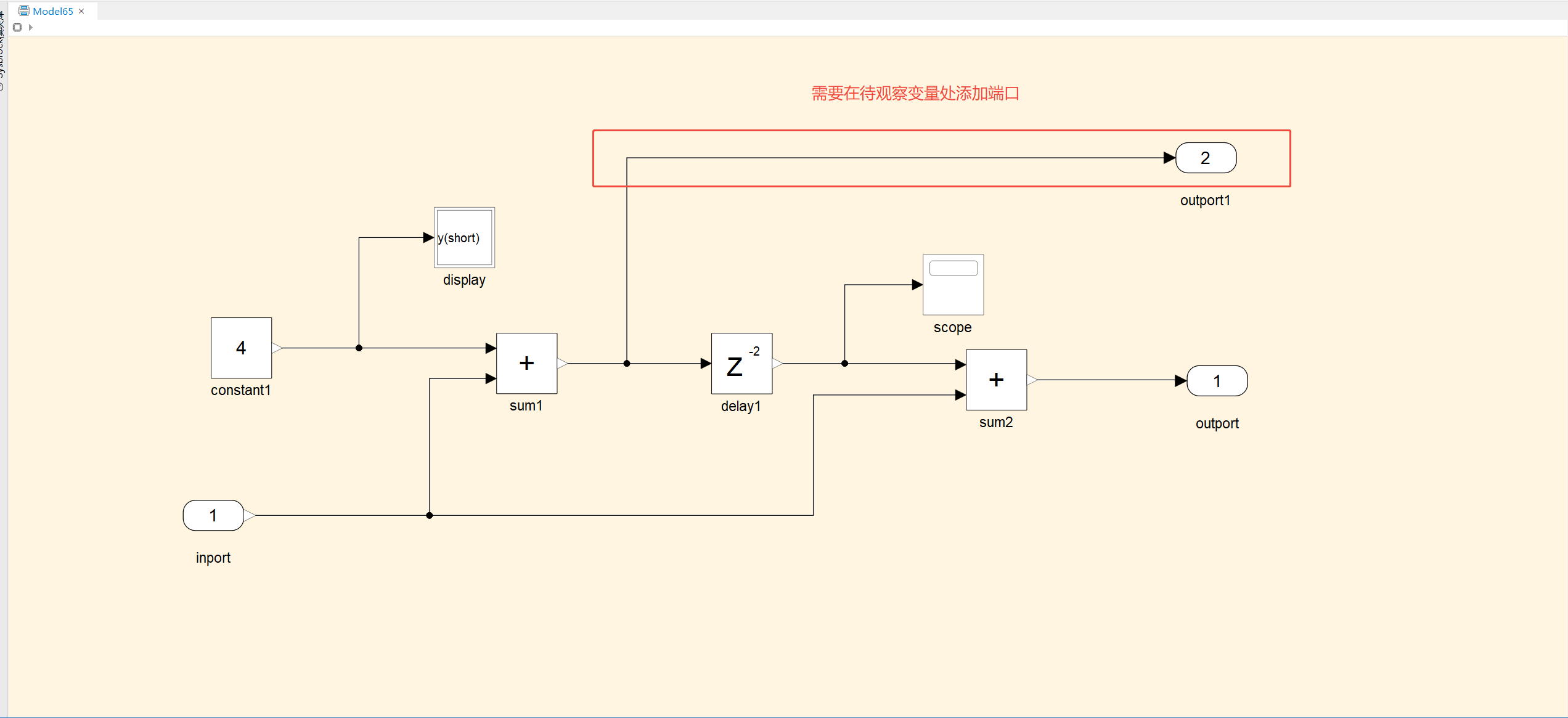

1.在Sysblock模型中需要观测的信号处添加输出端口

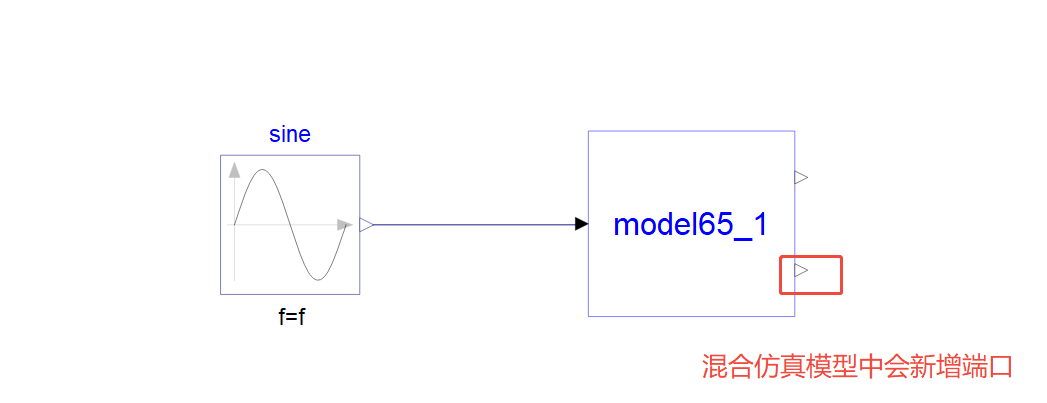

2.在混合仿真的模型（Sysplorer模型+Sysblock模型）处会显示新增的端口。

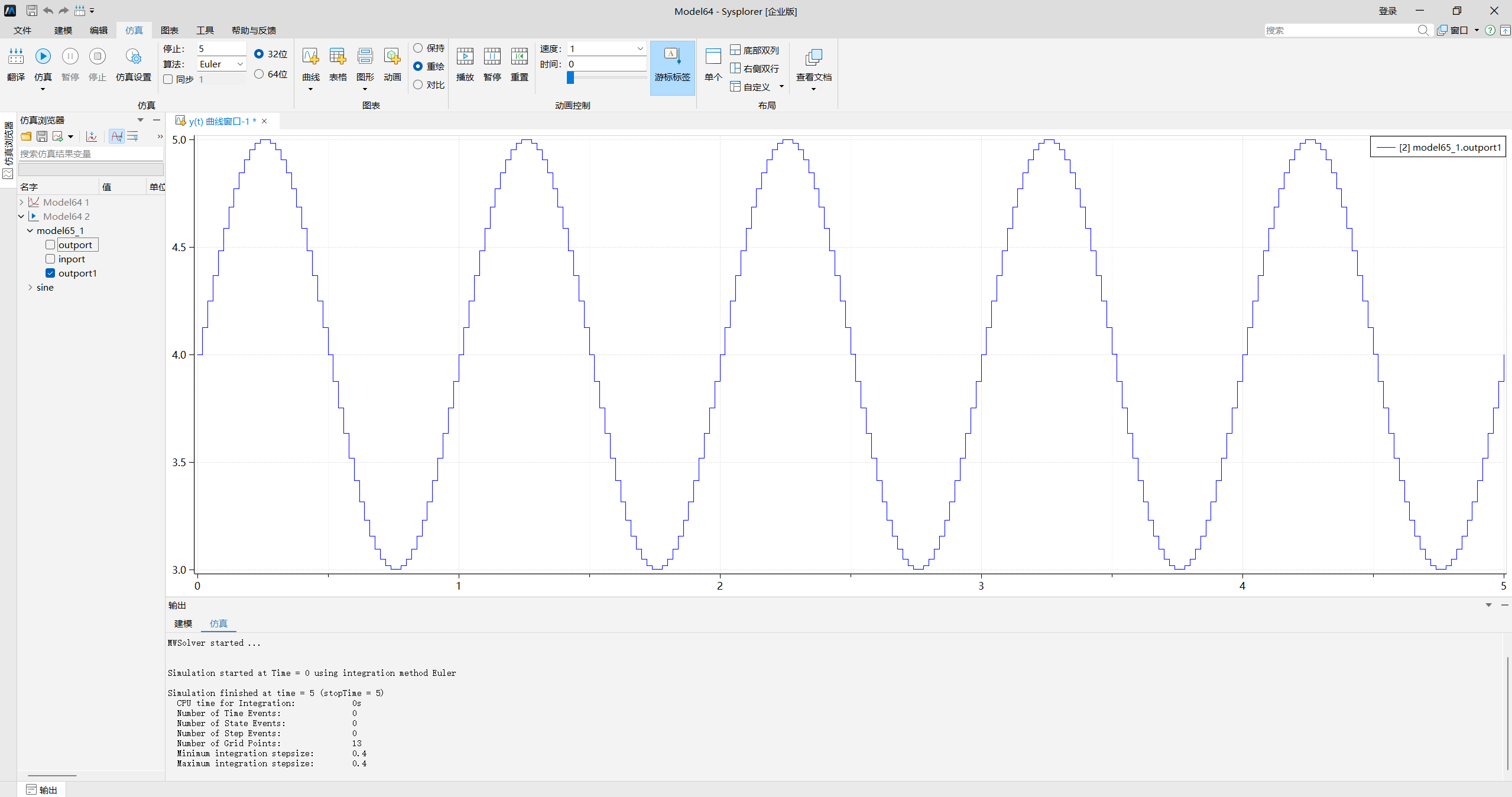

3.点击仿真，选择要观测信号的输出端口，即可观测结果。

注意：该方法针对大规模的混合仿真Sysblock信号观察较为不便，建议更新软件版本解决该问题。
