PID 控制器是一种经典的自动控制算法，其核心思想是通过比例（P）、积分（I）、微分（D）三种控制作用的线性组合，对系统的偏差（设定值与实际值的差）进行调节，使系统输出达到预期目标。
核心逻辑：
比例（P）：直接对当前偏差进行放大或缩小，快速响应偏差。
积分（I）：累积历史偏差，消除系统的稳态误差。
微分（D）：预测偏差变化趋势，通过抑制偏差的变化率来减小超调量，提高系统稳定性。
一、PID 控制器的数学公式

参数含义：
Kp：比例系数，决定控制作用的强弱。增大Kp可加快响应，但过大易导致振荡。
Ki：积分系数，决定积分作用的强弱。增大Ki可加速消除稳态误差，但过大可能引发积分饱和。
Kd：微分系数，决定微分作用的强弱。增大Kd可抑制超调，但对高频噪声敏感，需配合滤波使用。
二、PID 控制器的功能与作用

1. 比例（Kp）控制：快速响应电压偏差，直接调整占空比。P分量和误差值呈一次函数关系，如果误差值过大，调节量就大，如果误差较小，调节量就小。比例单元的输出较快，所以比例单元能够快速对系统做出响应，但是不能将状态量控制在理想的范围内，这就导致比例环节虽然能有效克服外界对系统的扰动，但是输入量会有余差，如果比例系数设置较大，会出现超调现象，使系统产生振荡，导致系统不稳定。Kp越大，比例调节越激进，Kp越小，比例调节越保守。
2. 积分（Ki）控制：消除稳态误差
   Ki：Ki分量与误差积分呈正比，积分单元能够在比例单元的基础上，消除由负载变化或输入电压波动引起的稳态误差，能够对含有累计误差的系统进行误差修正，减小稳态误差。Ki越大，积分作用越强，消除误差越快，但可能导致系统响应滞后或振荡。
3. 微分（Kd）控制：抑制超调与噪声
   Kd：微分单元具有超前调节的作用，通过检测电压变化率预测趋势，抑制超调，提高动态响应的平稳性，可以引入微分环节来参与控制，微分参数设置合适的情况下，能够有效提供系统的动态性能，使系统的超调量减少，减少振荡，提高系统稳定性，减小动态误差。Kd越大，抑制超调的能力越强。
   三、仿真过程
   反馈过程

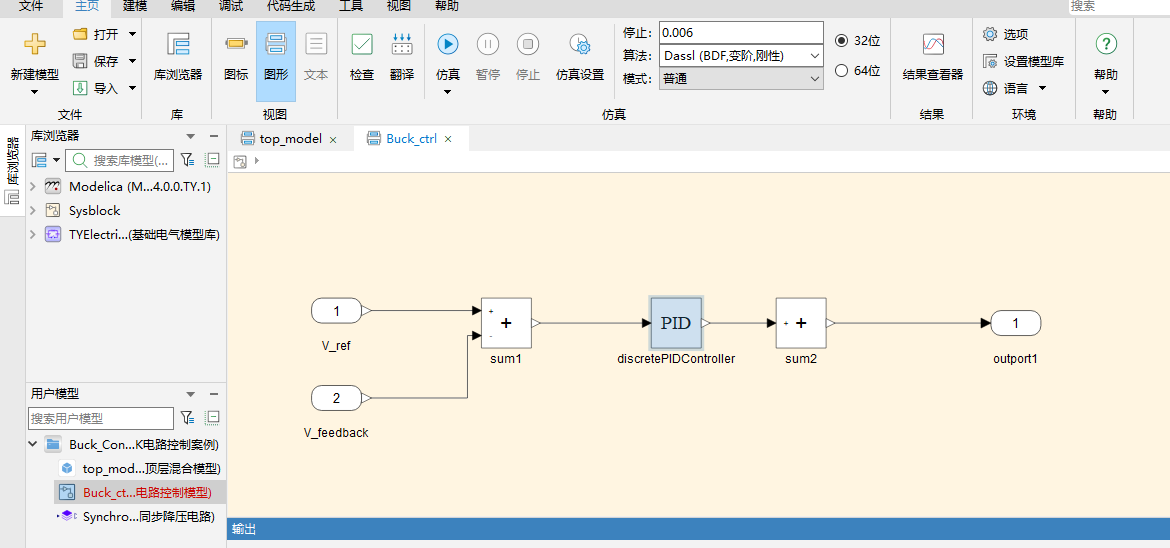

   控制电路

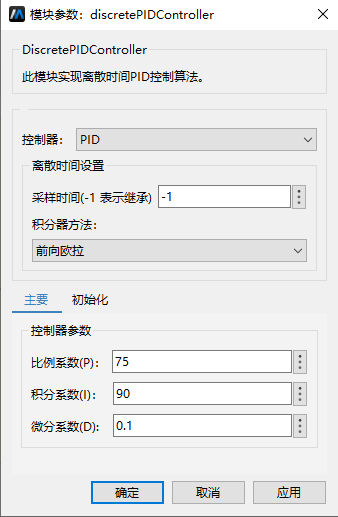

   PID参数设置

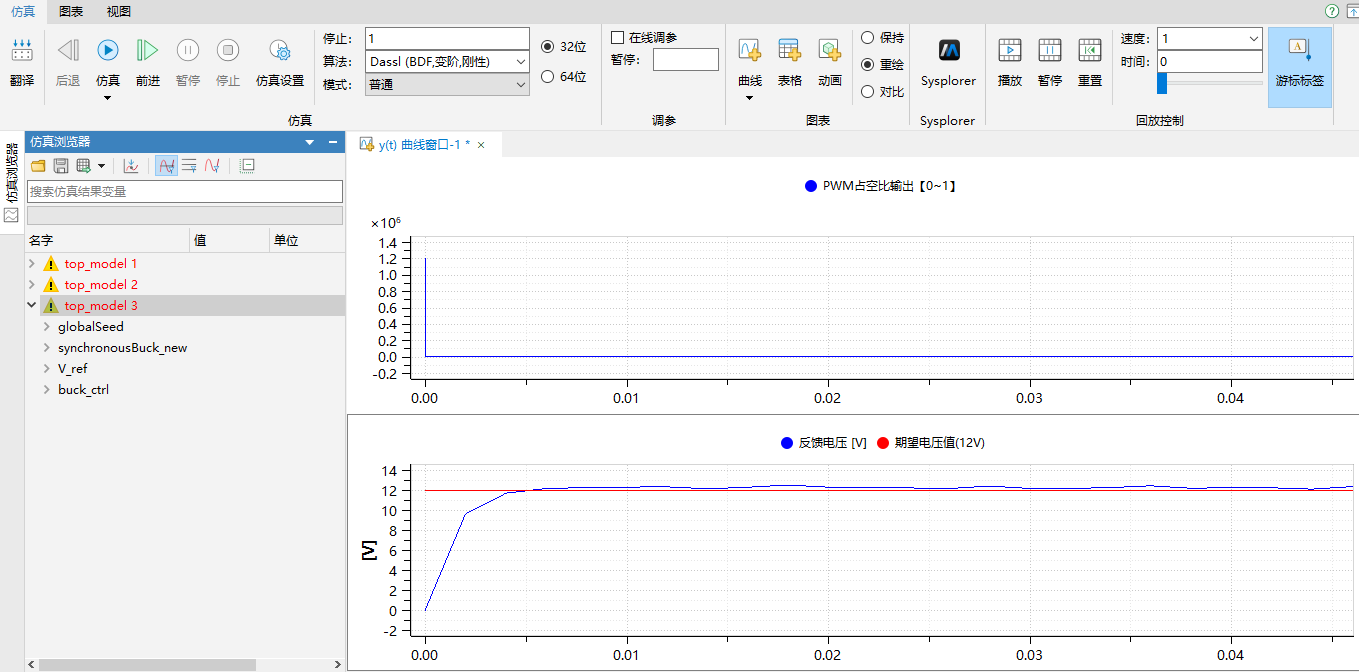

   仿真结果为
