EnSight是ANSYS的一款工程仿真后处理与可视化软件，基于EnSight支持用户编写的自定义脚本和宏以及批处理操作基础上，打开该软件并在相应部分介绍其功能，最后尝试实现批量处理文件。

1 命令窗口

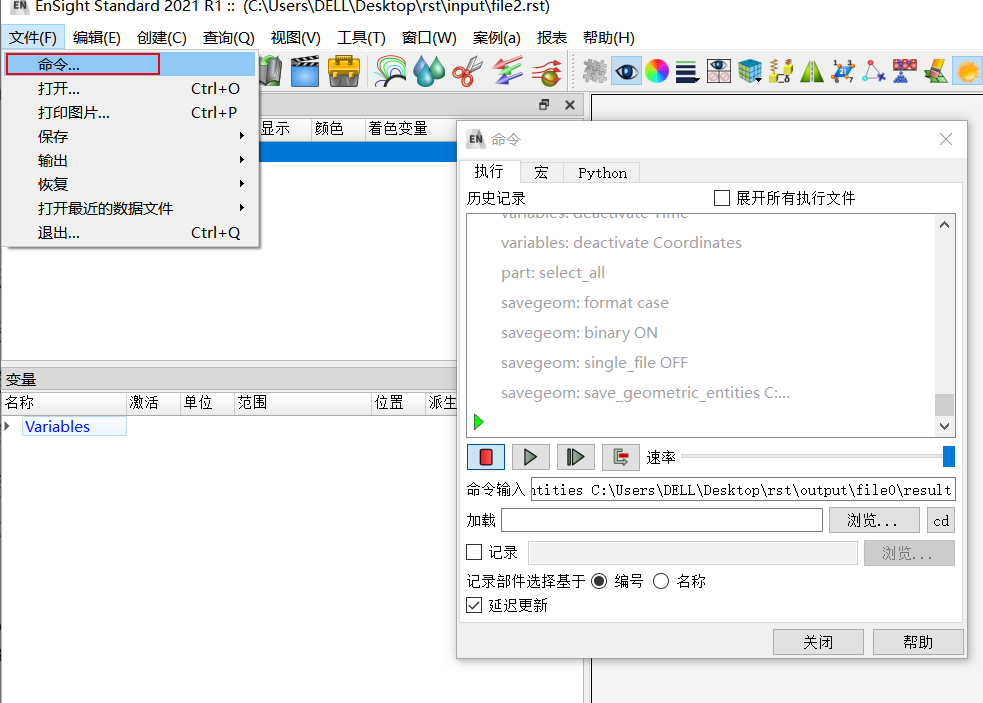

在EnSight软件中存在命令窗口可支持脚本命令操作，打开文件>命令，即可显示如下图窗口。

图1 命令窗口

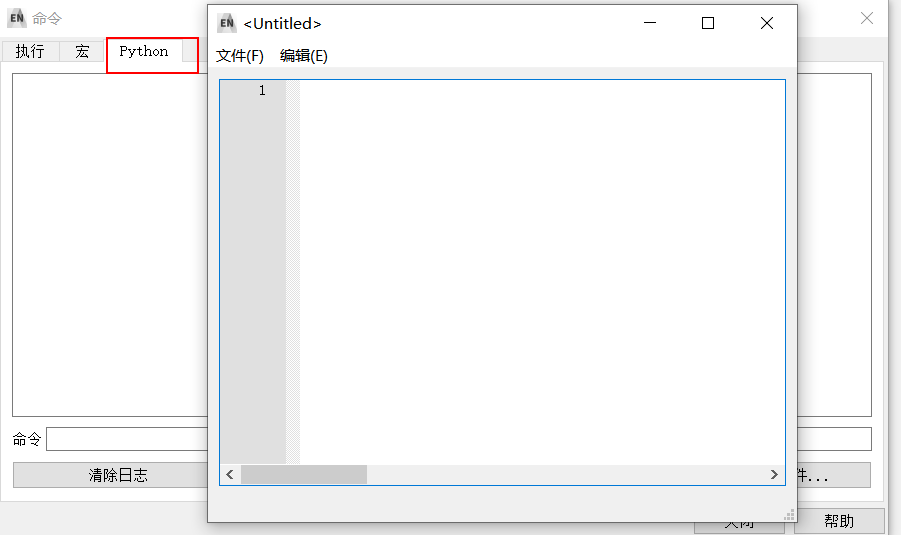

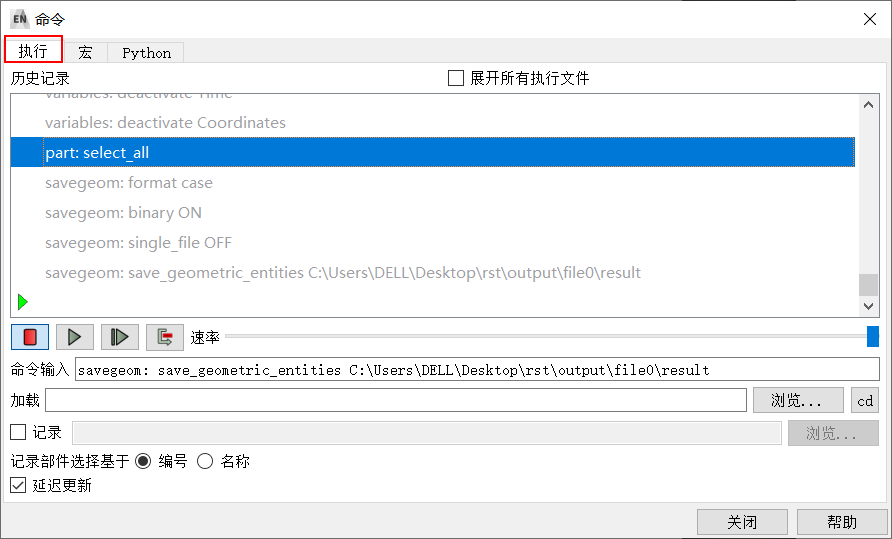

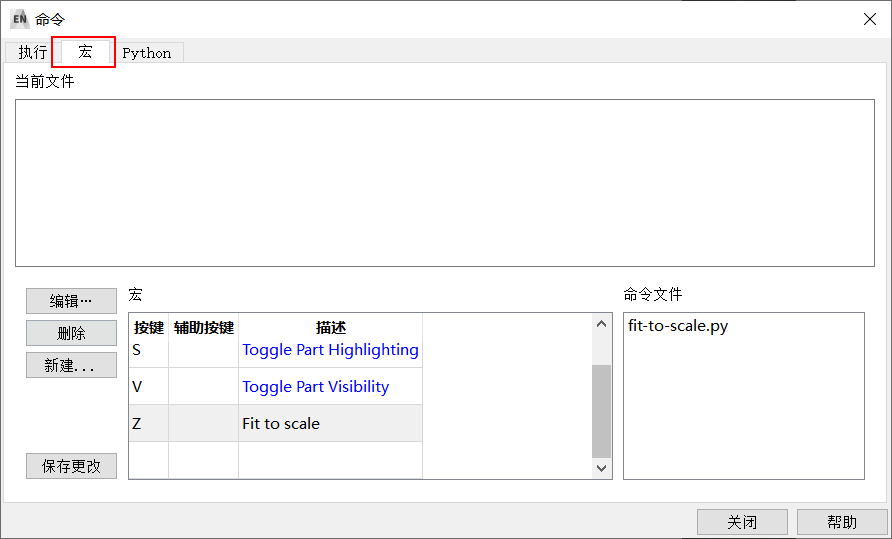

再打开命令窗口后，如图1，可以分为三块，一个是“执行”，一个是“宏”，另一个是“Python”脚本，详见下图2。其中“执行”为EnSight内部记录操作的记录文件，每一步操作会对应上其中的代码部分，类似于其他软件中“录制”功能；“宏”为一些命令并绑定在固定按键上，并且命令文件可修改；“Python”脚本为一些Python语言命令，并且内置有相关库支持Python命令，点击“新建Python文件”可打开Python文本编辑框。

a.执行 b.宏 c.Python 图2 命令窗口

2 Python 脚本

在生成Python脚本时，需要用到EnSight软件中“执行”功能区的内容，利用EnSight软件的特性能够方便、快捷的生成Python脚本。

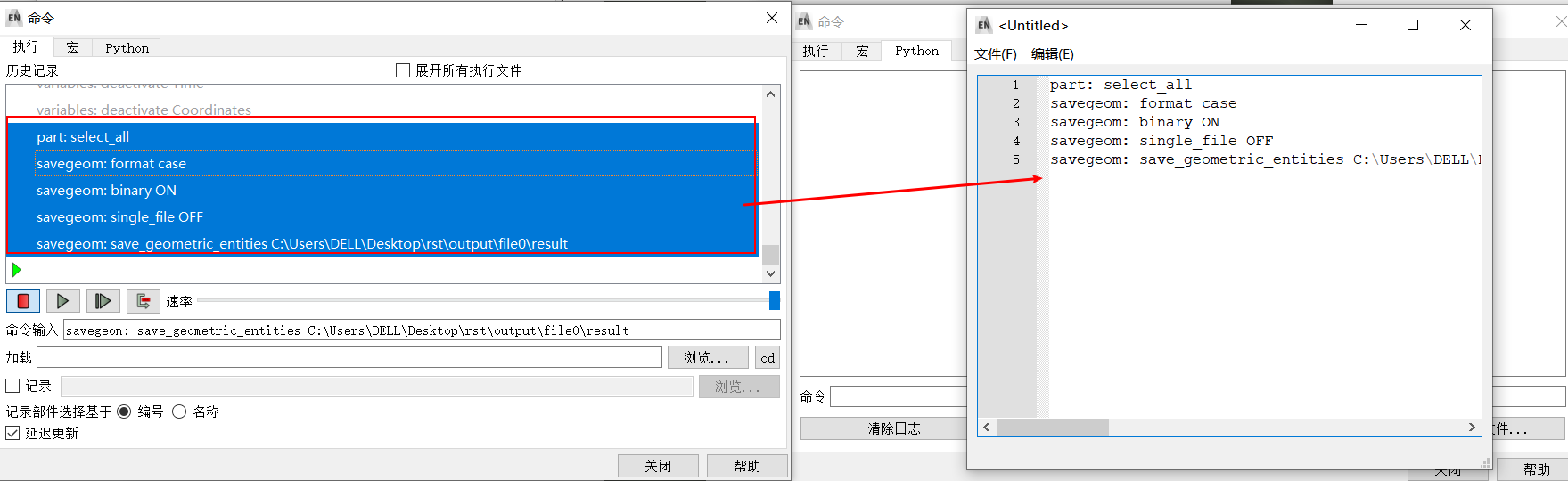

可在操作一遍自己所需经过的流程，“执行”窗口中会自动记录刚才所有的操作，在自己操作结束后，在“执行”窗口中可找到自己操作所对应的EnSight内部记录文件，将该文件复制进入Python编辑框中，见图3。

图3 文本复制

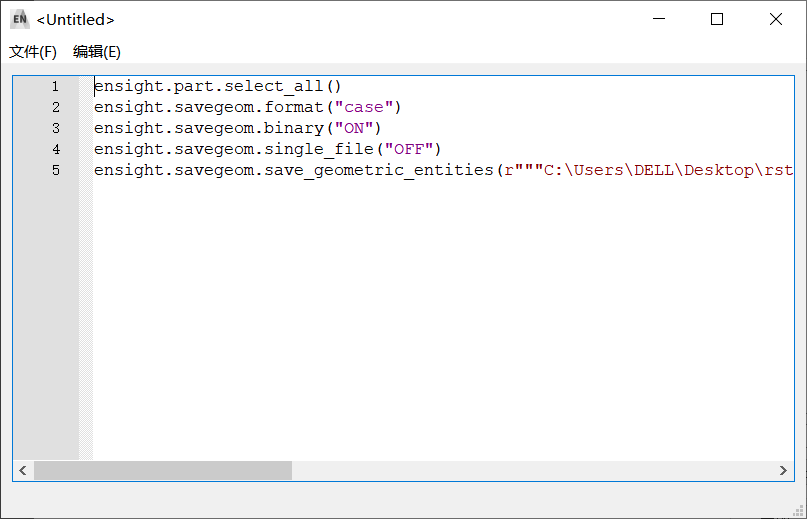

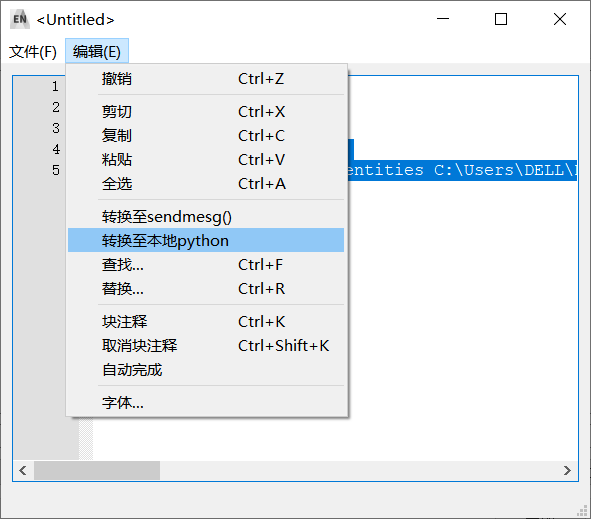

当文本复制完成后，利用EnSight软件中一个特别好用的功能——转换为本地python，先选中所要转换的代码，然后打开编辑>转换为本地python，即可将EnSight内部记录文件转换为python脚本文件，如下图4，在图a中选中相应的代码块，并转换为python脚本文件如图b。

a. 转换为本地python b. python文件 图4 python脚本转换

3 Python 脚本执行

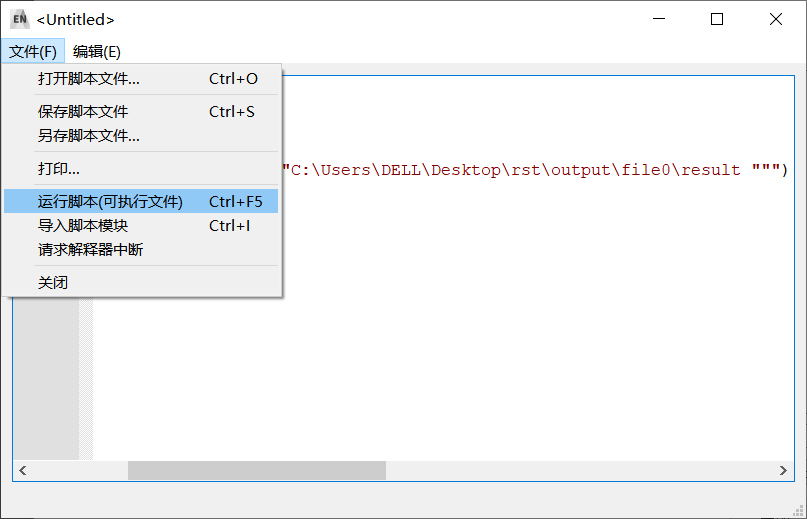

在成功转换为python脚本后，执行运行脚本操作就十分简单，只需在确定脚本命令无误的情况下，点击运行>运行脚本（可执行文件）即可。

图5 执行脚本

4 案例说明

为更好的解释前述中EnSight软件批处理功能实现批量完成导入其他CAE文件并将其导出为EnSight格式文件，本小节利用采用一个实例去实现该功能。

4.1 操作录制

在前面的说明中，已经知道为实现生成python脚本，得先生成EnSight记录文件，为生成EnSight记录文件，需要进行相关类似的操作，所以需要将整个自己所要实现的流程操作一遍。

4.2 文件导入

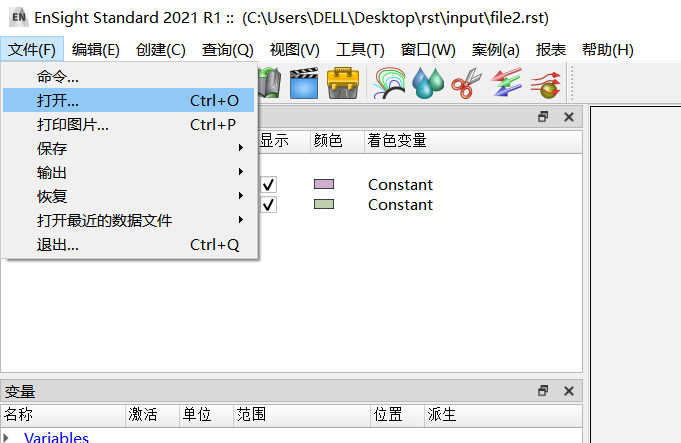

导入自己所要转换的其他格式的CAE文件，比如本次的为（.rst）文件，该文件类型为ANSYS静态分析所生成的文件，点击文件>打开。

图6 文件导入

选择“打开”后，如果已经有案例的话，选择替换当前案例，再选择导入文件路径，当前没有案例的话直接选择导入文件路径。

图7 文件路径

4.3 部件选择

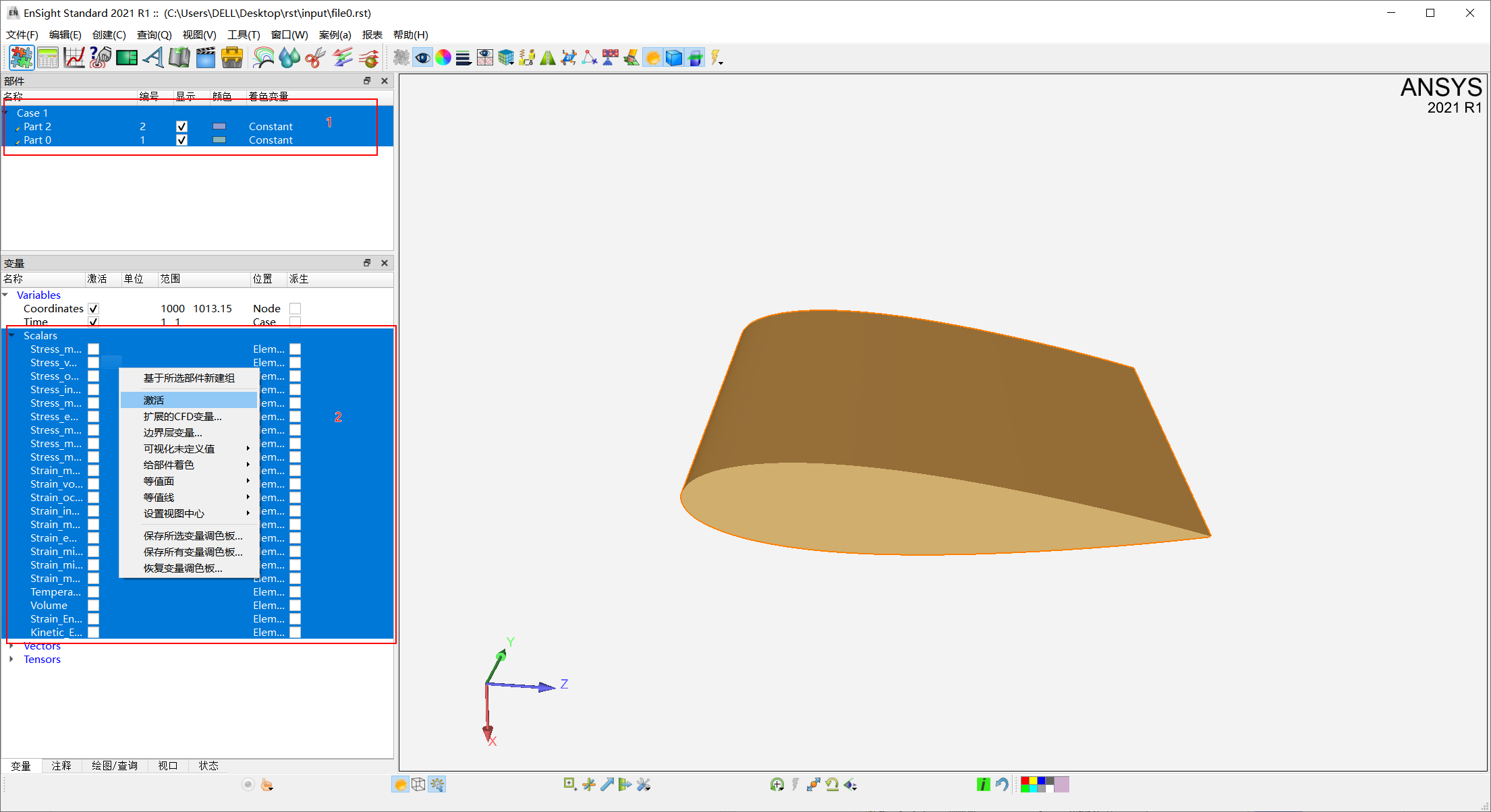

全选“1”中部件，并将“2”中所有变量激活（或者只选择所需部分部件和部分变量），这样的话就选中了所有区域以及所有需要导出的变量。

图8 部件选择

4.4 文件导出

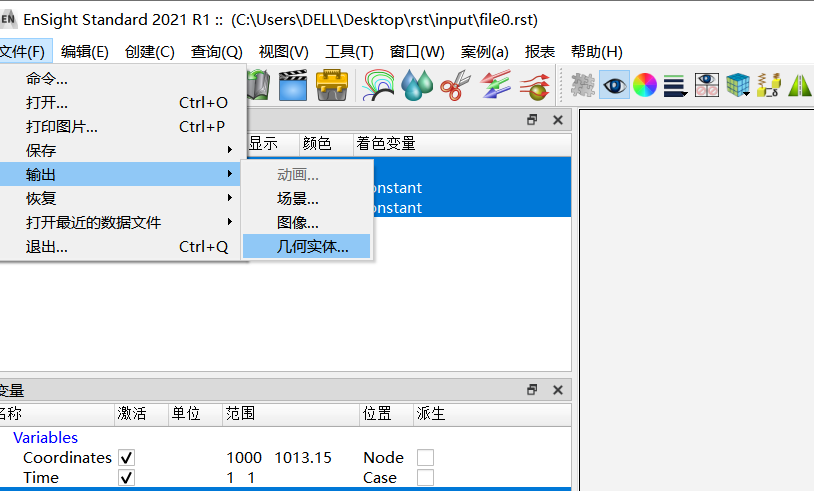

再选择好部件以及相关变量后，选择文件>输出>几何实体，进入导出界面。

图9 文件导出

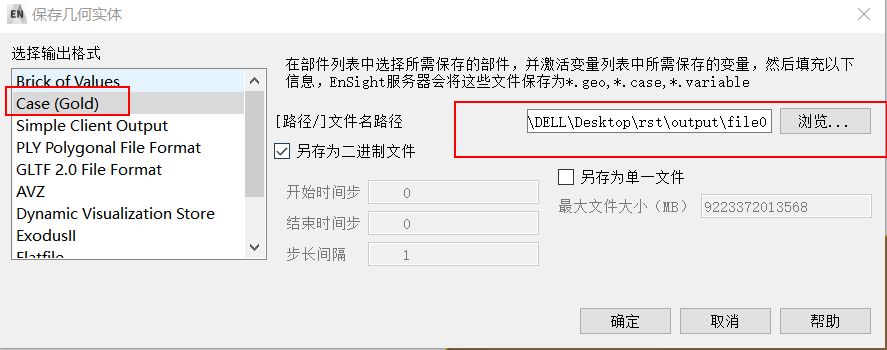

选择输出格式为Case(Gold),再选择导出路径。

图10 路径与格式选择

在此已完成导入一个CAE文件并导出为EnSight格式文件所有操作。

4.5 Python 脚本生成

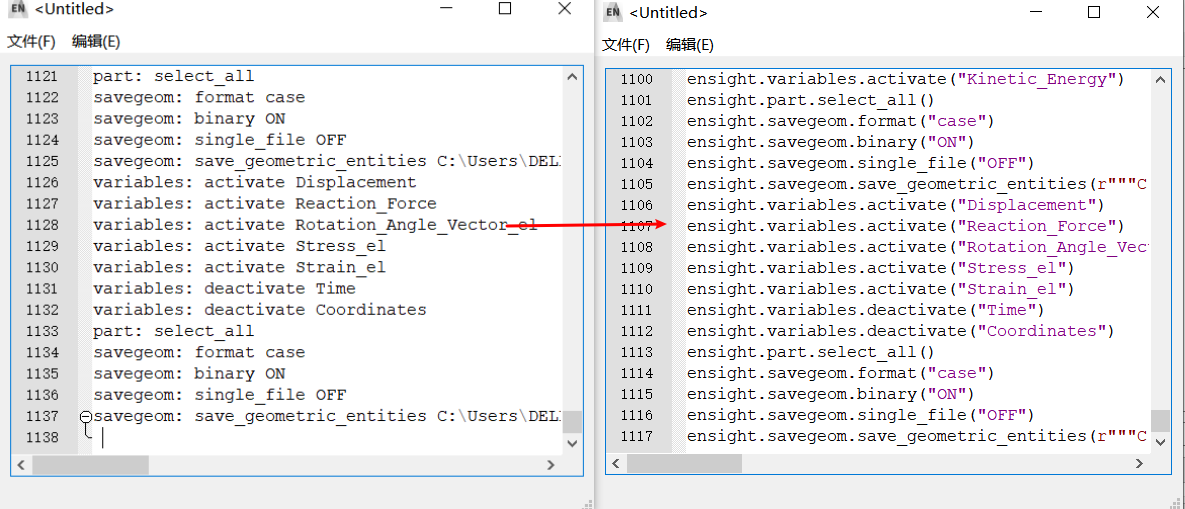

在前文中已经提到python脚本生成主要依赖EnSight记录文件，在4.4中完成所有操作后复制“命令”中“执行”所有记录文件，并点击“Python”,再“新建Python文件”，将记录文件全体内容复制入编辑框（图11左），再转换为python文件（图11右）。

图11 python脚本生成

4.6 脚本执行

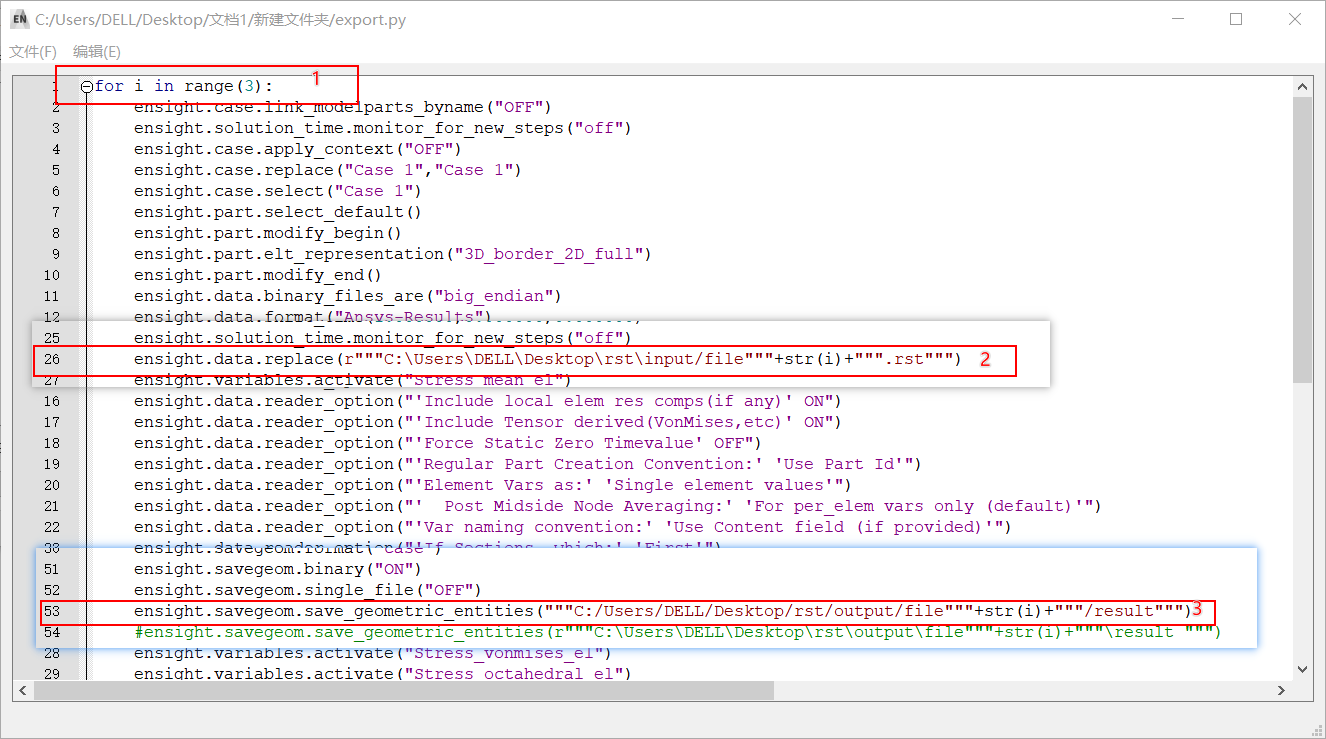

在4.5中脚本生成后如直接运行该脚本，只能将4.1~4.4中操作再重复运行一遍，达不到批量处理的效果，所以需要进行额外的处理，我们需要更改4.5中python脚本，添加循环模块，以及更改每次循环时所读取文件路径和导出文件路径，如下图框中1，2，3。

注：“2”中最后一个文件路径为 “/”+文件名 图12 python脚本更改

在更改完成并检查无误的情况下，点击运行>运行脚本（可执行文件）。

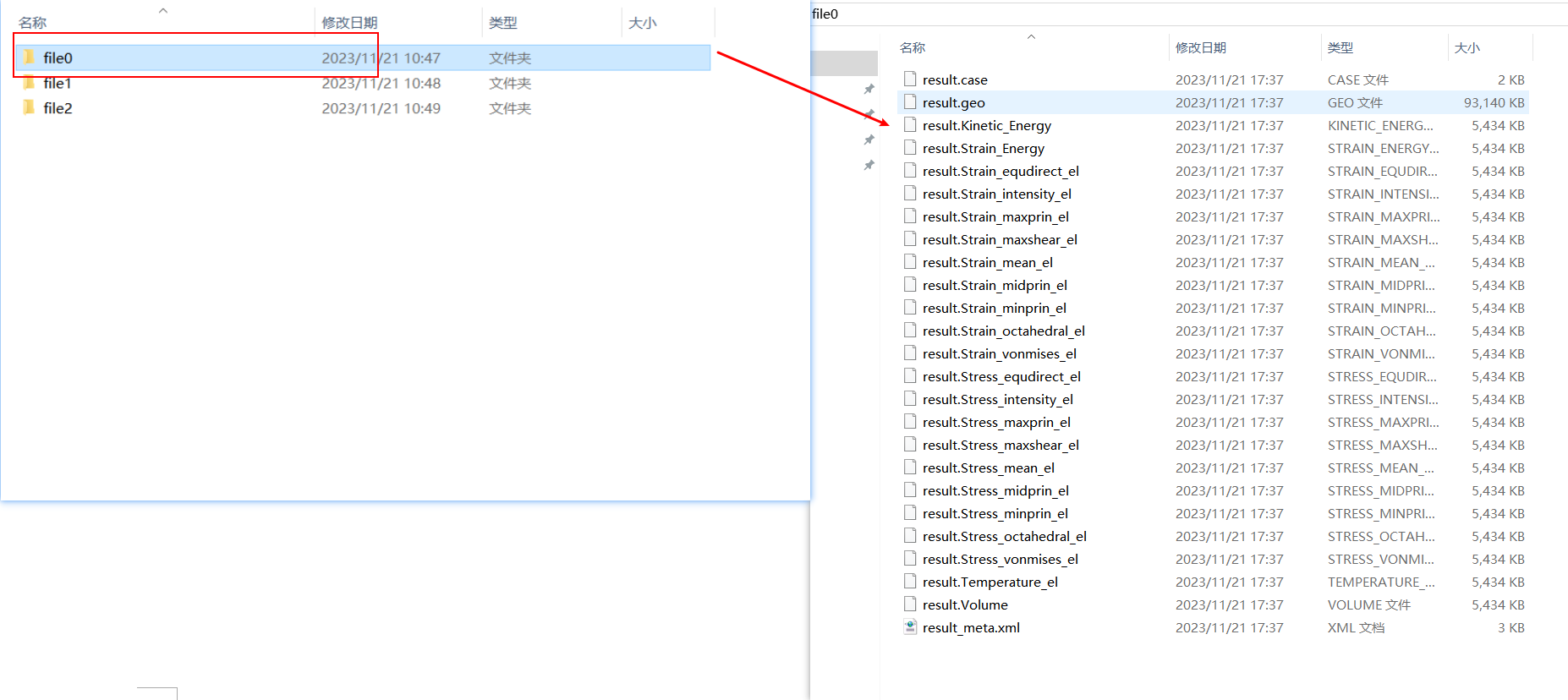

图13 python脚本执行结果

执行结果如上图，每个文件夹中都生成了EnSight文件格式的导出文件，成功完成批量处理其他格式CAE文件并将其导出为EnSight格式文件。
