问题现象

在图形视图中进行可视化建模时，出现如下三种弹窗，提示“连接器类型不兼容/不匹配”，导致建模失败。

问题原因

三张图片反映了三个问题。

• 图1是因为模型组件中含有不同数据类型的因果连接器，所以在连线时会弹窗提示“连接器的类型不匹配”。
• 图2是因为Sysblock模型的输入输出接口未定义数据类型与维度，导致在与Modelica模型进行混合建模时弹窗提示连接器不兼容。

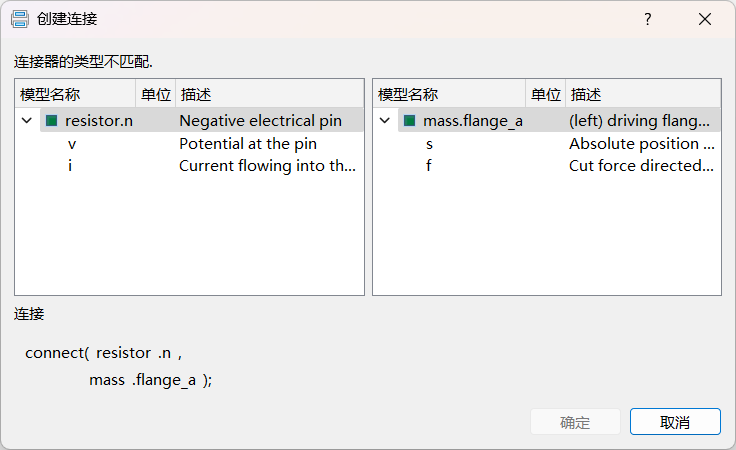

• 图3是因为定义了包含不同变量的非因果连接器，导致在连线时弹窗报错，比如图中，左侧连接器变量为电压v与电流i，右侧连接器变量为位移s与力f，因此无法连接。

解决方法

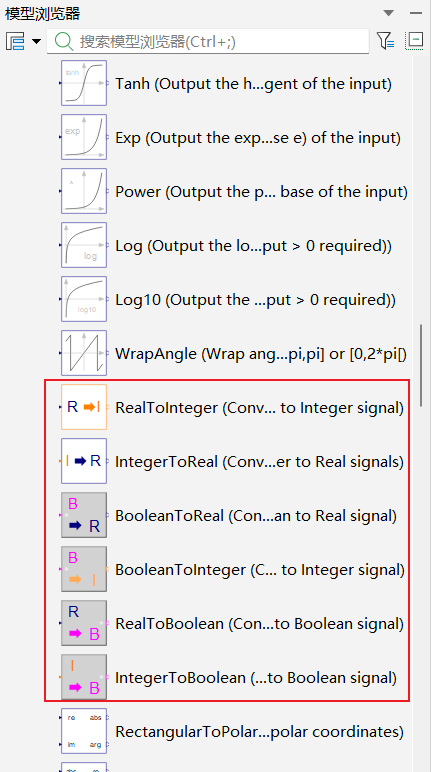

• 针对图1的问题，可以使用Modelica.Blocks.Math模型库下的以下组件，可以实现数据类型的转换

• 针对图2问题，请参阅Sysplorer与Syslab混合建模时出现连接器类型不兼容怎么办。
• 针对图3问题，需要根据系统拓扑结构进行分析，明确各个组件的输入输出接口，并且根据系统涉及领域，对各个组件合理划分，保证参与连线的前后组件接口一致。

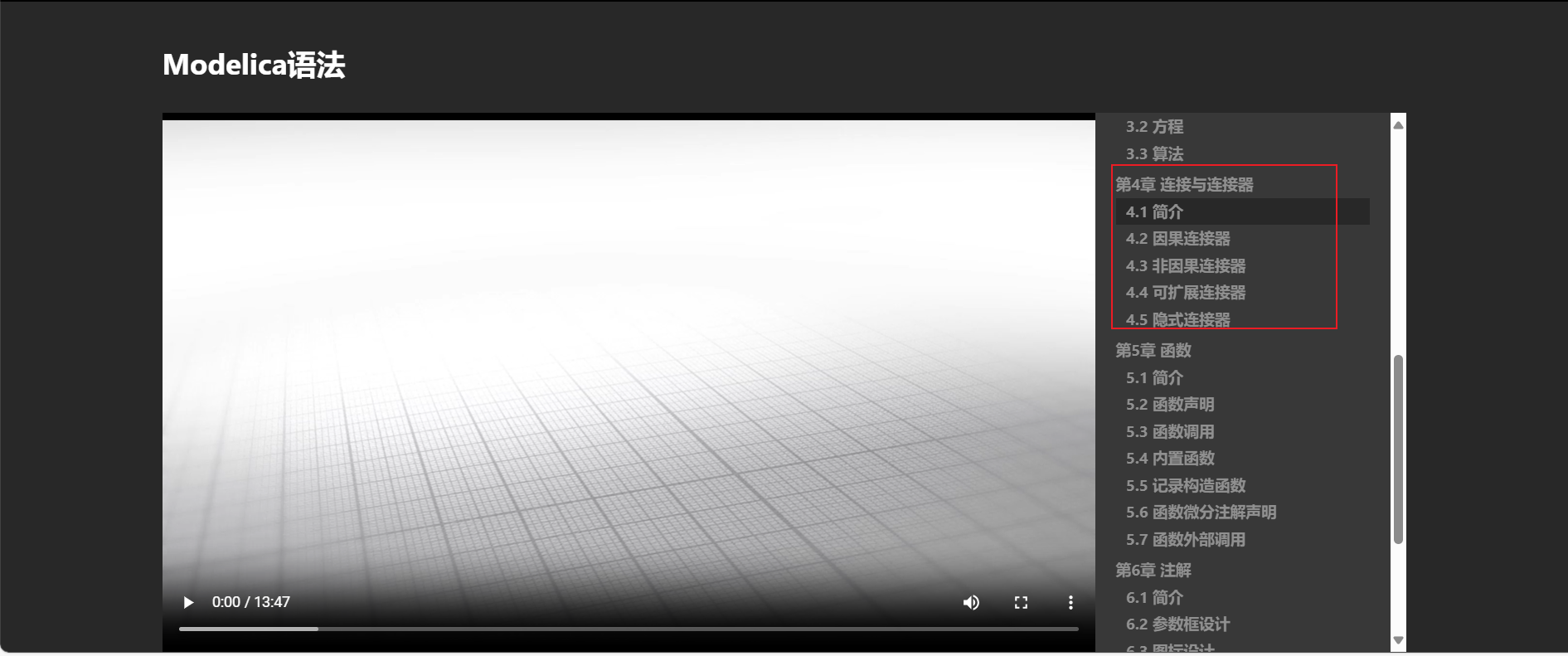

注：关于因果连接器与非因果连接器，请参阅官方课程Modelica语法详解第四章《连接与连接器》。
