RAD需求与架构设计工具

RAD 需求与架构设计工具是面向复杂工程系统，基于 SysML 标准的图形化、结构化、面向对象的需求与架构设计工具。支持以用户需求作为输入，按照自顶向下的系统研制流程，构建数字样机 1.0 设计要求模型、功能模型。用户使用需求图描述系统设计要求模型，利用用例图、活动图、状态机、序列图完成系统功能分解与逻辑交互，基于块定义图和内部块图优化系统架构设计。工具功能覆盖系统的需求定义、功能分析、架构设计、验证评估过程，支持在系统设计的早期实现系统综合分析和验证。
RAD 需求与架构设计工具将根据技术发展持续进行更新，敬请关注后续动态。

符合 SysML 语言标准的建模

RAD 工具支持 SysML 标准的模型视图建模功能，包括需求图、用例图、活动图、状态机图、序列图、块定义图、内部块图、参数图、包图，并提供需求覆盖矩阵、需求追溯分析等功能；提供活动图、状态机图、序列图和参数图的仿真计算功能，支持系统动态行为的分析验证；具备UML2.5标准SysML模型的导入导出功能，支持与其他SysML模型数据的交换，确保模型在不同平台间的完整性和一致性。

领域模型库驱动的行业应用

RAD 工具支持领域模型库的构建与使用，基于领域对象、视图元模型库，设计师能够直接运用成熟的领域知识成果构建该领域的模型，不仅能复用领域知识成果，减少重复性工作，还确保设计的一致性和准确性，提升设计效率。

基于网络的协同建模与管理

RAD 提供基于 MWORKS.Syslink 的协同建模功能，支持团队成员在统一平台上共享和编辑模型，实现需求、功能、架构等设计要素的同步更新与版本控制，解决设计中的信息孤岛问题。通过权限管理和模型比较功能，确保多专业、跨地域的协同设计高效有序开展，提升团队协作效率与设计一致性。

设计仿真模型一体化贯通

RAD 提供系统架构模型转化为 Modelica 仿真模型框架功能，支持以系统架构 BDD、IBD 信息作为输入，生成拓扑框架一致的Modelica 仿真模型框架；通过建立 SysML 系统架构模型与 Modelica 仿真模型的映射关系，能够将 SysML 设计模型直接替换为指定的 Modelica 仿真模型，生成的仿真模型可直接开展仿真验证工作。RAD 支持与 MWORKS.Sysplorer 联合仿真，使用 RAD 构建系统虚拟试验设计流程，可驱动 MWORKS.Sysplorer 构建的样机模型开展虚拟试验场景的仿真验证，支撑系统性能的分析评估。

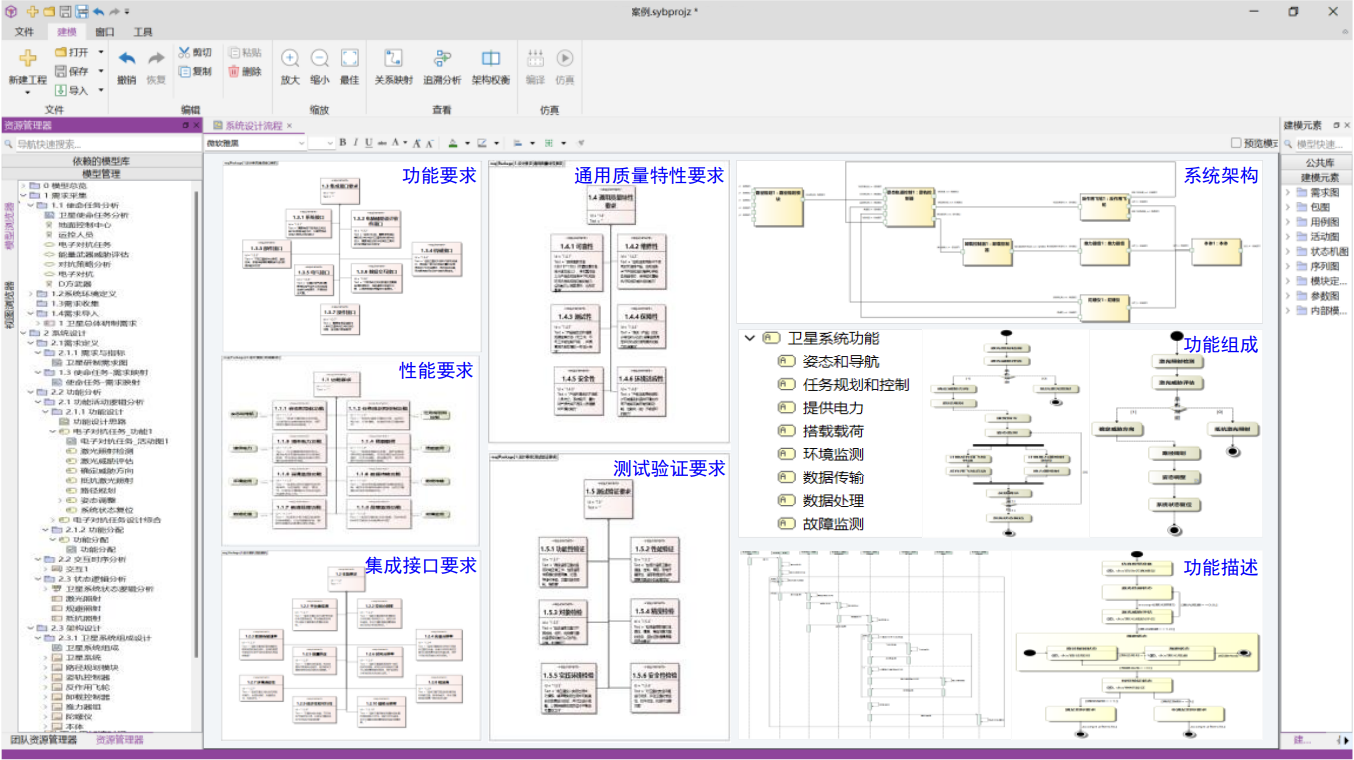

在卫星系统设计过程中，采用 RAD 工具，通过需求图描述卫星的功能要求、性能要求、集成接口要求、通用质量特性要求和测试验证要求模型；使用块定义图、内部块图定义卫星的系统架构，包括系统的组成、接口以及连接关系；通过活动图分析卫星的功能组成、功能运行过程，采用序列图、状态机对系统的功能交互、状态转移进行详细描述。
