超充建模仿真验证技术指导方案2-超充系统仿真

一、简介

基于搭建好的充电桩模型组建超充站系统，进行统一仿真，得出整个超充站的电气特性，并总结形成基于MWORKS的超充建模仿真验证技术指导方案2-超充系统仿真。

二、案例参数

三、文件目录说明

下载仓库《sysplorer_model_all》后解压，用MWORKS.Sysplorer 2024b依次打开文件夹sysplorer_model_all下的Basic_Algorithm、Charging_Pile_System、sub_model、intergtated_model中的任意文件，完成导入，工作区如下图所示：

3.1 Basic_Algorithm目录

该目录下为各种桩用到的控制器模块。

3.2 Charging_Pile_System目录

该目录下为各种桩的零散模型。

3.3 sub_model目录

该目录下为各种桩按功能抽象出的功能模块，包括ACDC模块、电动汽车模拟负载模块、DCDC单枪模块、DCDC双枪模块、DCDC超充模块。

3.4 intergtated_model目录

该目录下为利用sub_model目录下封装好的功能模块搭建的不同充电桩的模型、充电站模型。

3.5 sim_data目录

该目录下为采集的不同充电桩的真实充电数据，用于驱动充电桩仿真运行。

3.6 config_file目录

该目录下为Basic_Algorithm所依赖的算法、参数等文件。

四、使用说明

4.1 加载模型库

加载TYElectrical、Modelica模型库。依次点击“模型库设置”、按图示勾选对应模型库、确认即可。

4.2 导入基础模块模型（Basic_Algorithm目录下）

分别导入DAB_control_externalC、Three_phase_rectification控制器模型；

4.3 分配字典（config_file/Three_phase_rectification.modd）

在Basic_Algorithm中双击Three_phase_rectification模型，点击右上角窗口，关联数据字典，点击绑定按钮选择config_file文件夹中的“Three_phase_rectification.modd”。

4.4 超充系统建模

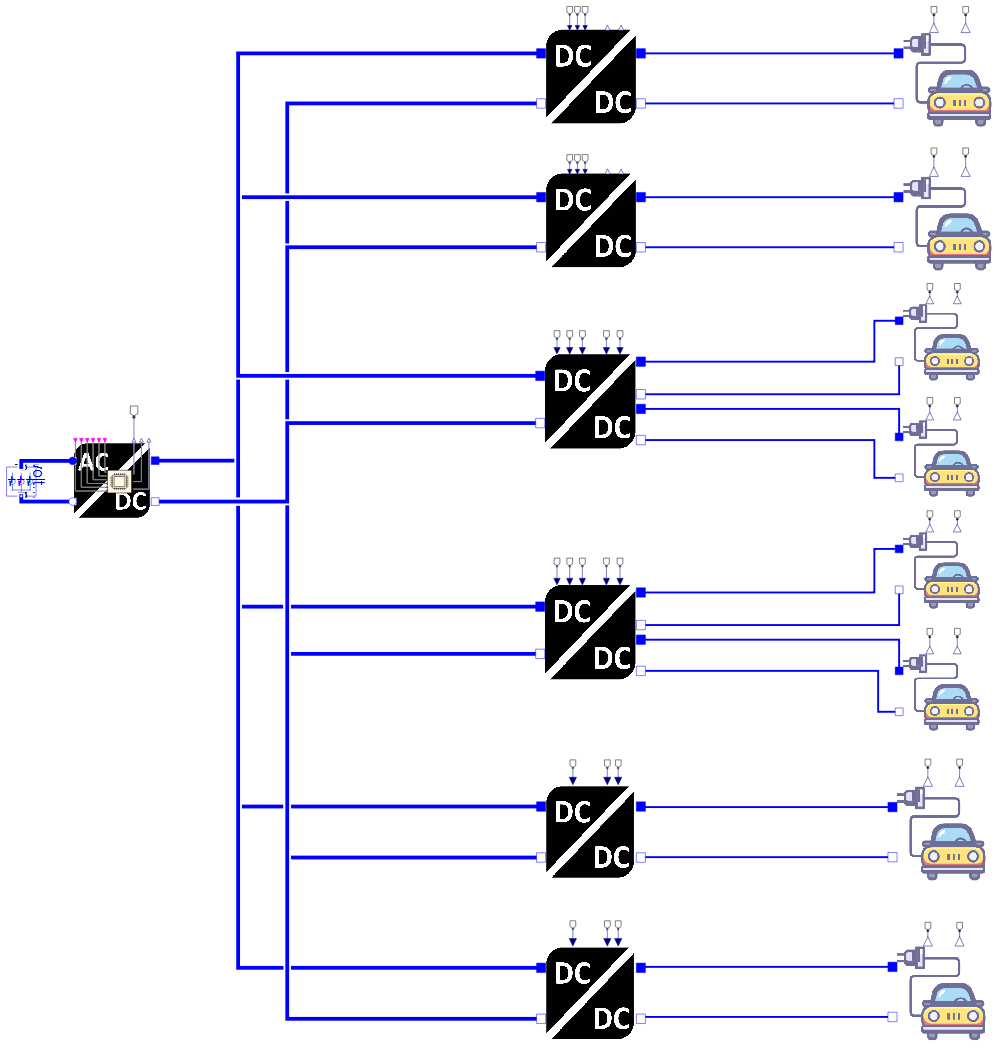

双击intergtated_model下的station.mo充电站系统模型，系统由sub_model下封装好的功能模块构成，自上而下分别为两个直流单枪充电桩、两个直流双枪充电桩、两个超级充电桩。

4.5 运行结果

超充站在不同分配参数下的动态性能如下图所示，泛化能力良好，可以适配不同电压平台车辆对电动汽车的充电要求。充站系统模型中各枪对充电电流给定的跟踪能力良好，符合任务书要求。

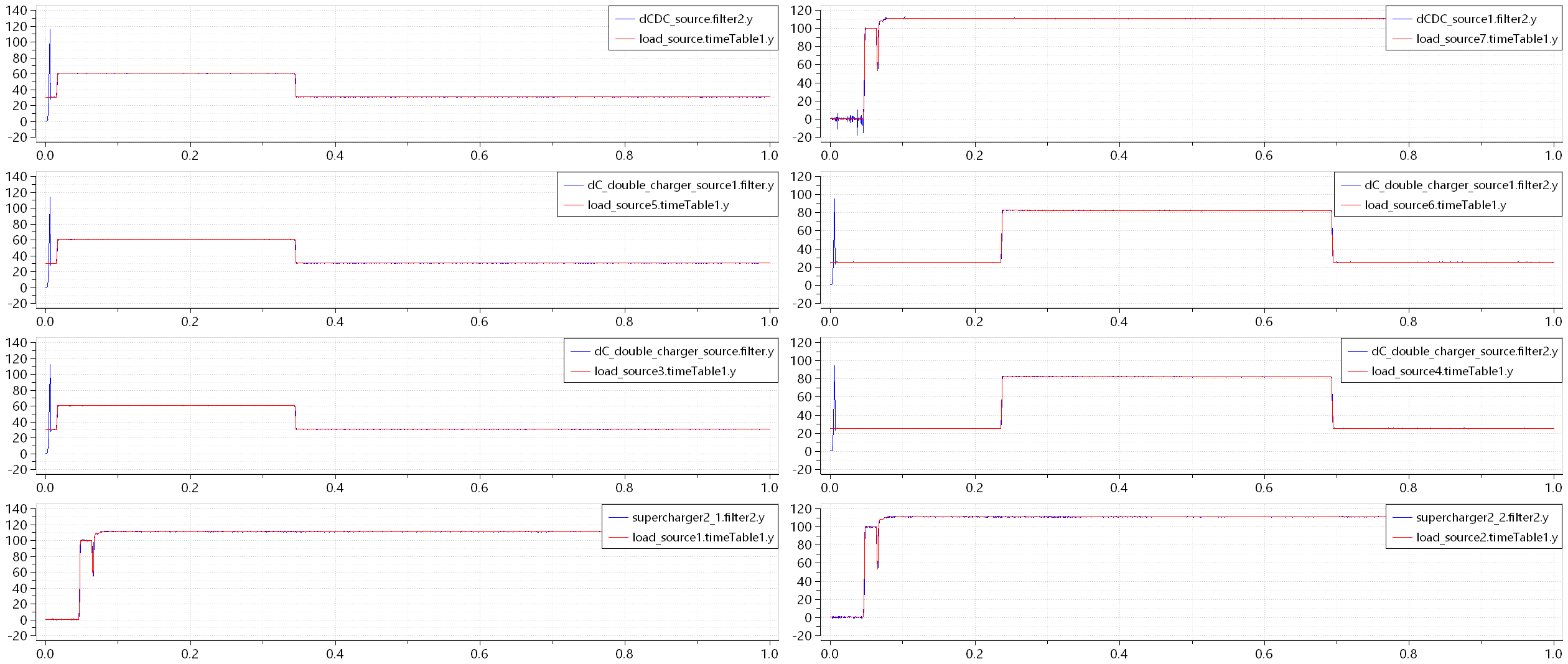

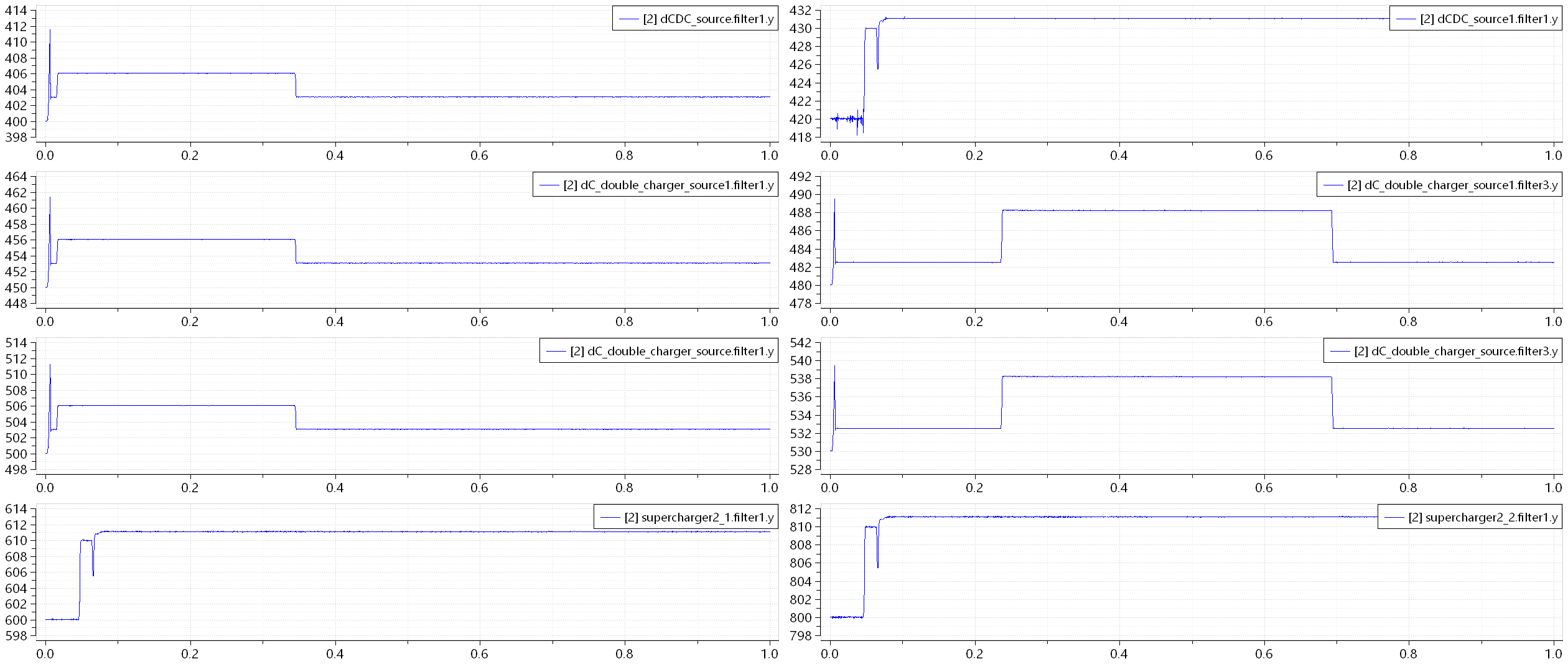

下面分别展示8把枪充电时的电流、电压波形：

五、版本说明

V0.0.1，2025-08-21

• 初始版本

六、使用许可

本模型库版权由GHCK版权所有，未经许可，不得用于商业用途。
