汽轮机调阀故障系统

简介

本系统是汽轮机调阀故障系统，是一个闭环流动的液压油控制系统，阀门执行机构、超速保护控制器和自动停机脱扣装置的排油回流到储油箱中，该系统与核安全功能无关。
汽轮机调阀故障系统，是一套集装成一个单元的供油系统。该系统由储油箱、供油泵、蓄压器、油冷却器、油质调理器、过滤器、各种阀门、表计和其他配件及管线构成。本系统设置的油冷却器其油侧压力高于水侧压力，这可避免发生冷却水泄漏到动力油中，免除污染油质。

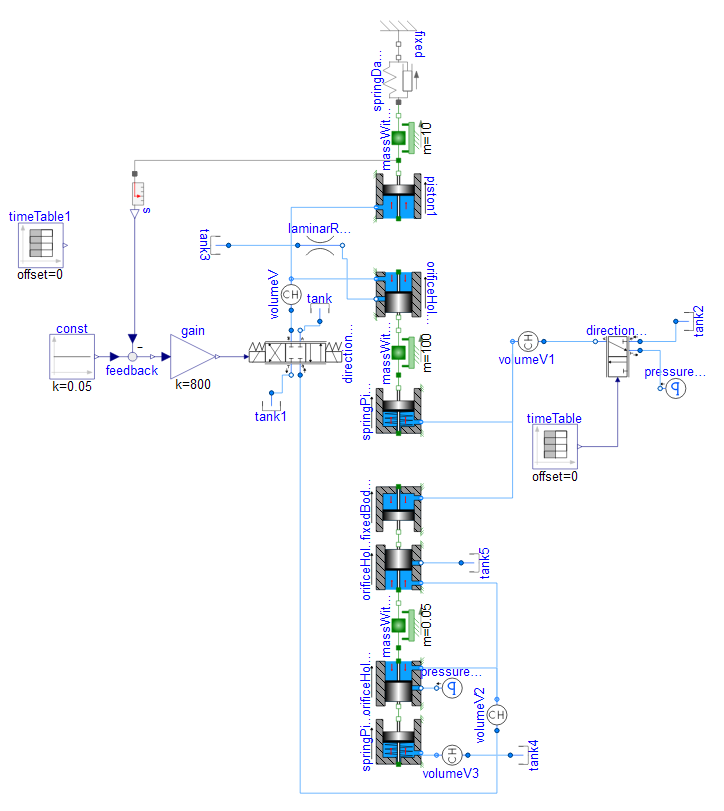

完整的 Modelica 模型如下图所示：

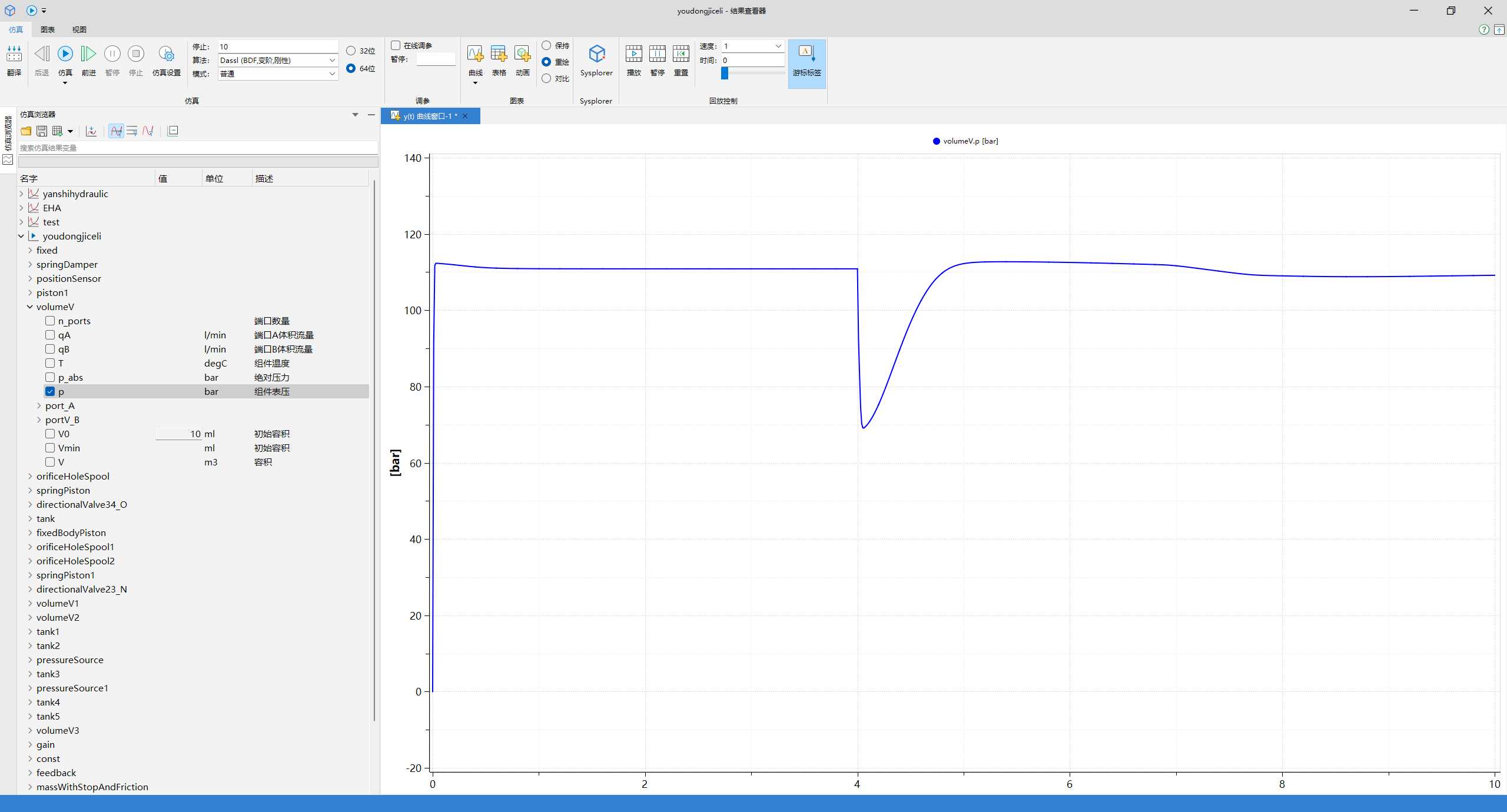

仿真结果分析

从仿真结果可以看出，在故障工况下，动力油腔压力出现异常泄压。可以模拟生产故障的现场情况。
故障修复建议：增加关断阀备份路、对关断阀B进行维修或者更换。

版本说明

V0.0.1，2025-09-26 15:15

• 初始版本
