VC850机床

简介

VC850立式加工中心是一种广泛应用于机械制造领域的高精度数控机床，该机床采用三轴伺服直联控制全封闭结构，配备钢球滚动直线导轨和A字形跨式结构设计，具有高刚性和稳定性。本案例采用 MWORKS 平台进行机床运动模拟，通过导入机床几何文件和控制机床三自由度的平动运动，实现复杂曲面加工路径的虚拟执行。
本案例基于VC850机床实际结构参数，在Sysplorer中建立包含床身、立柱、工作台、主轴箱等主要部件的三维模型，搭建仿真模型。

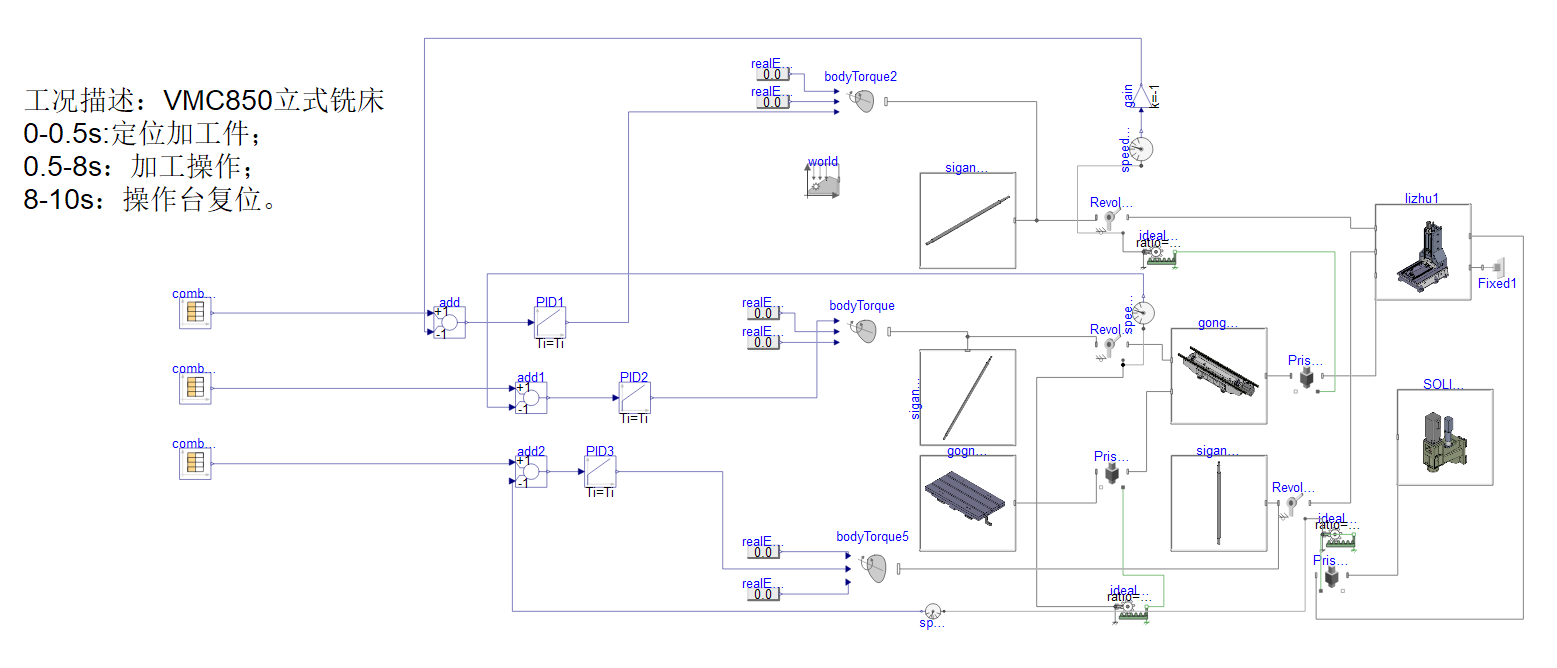

完整的 Modelica 模型如下图所示：

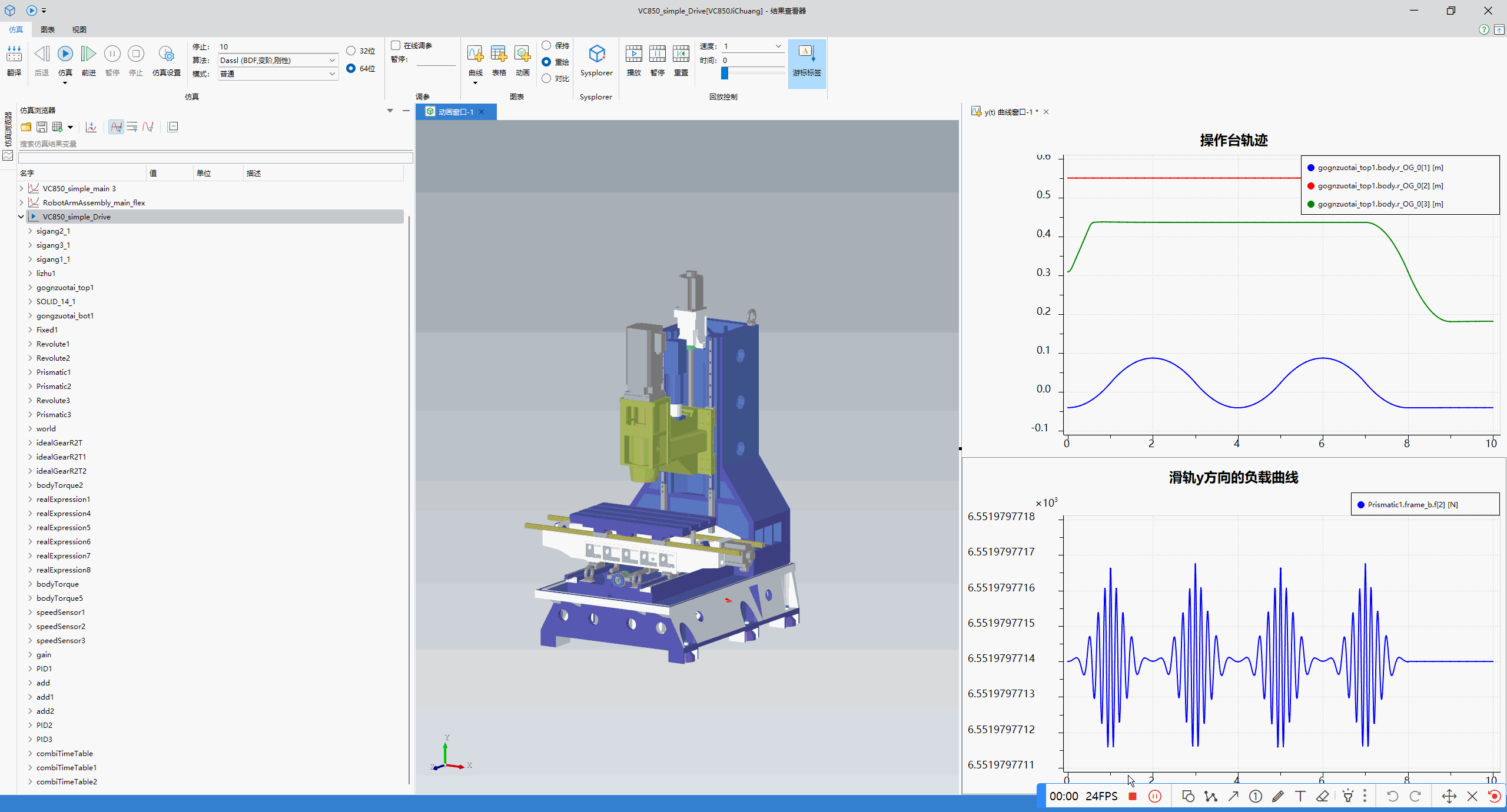

仿真结果分析

通过仿真结果可以看出，机床模型可以按输入轨迹进行工件加工轨迹的虚拟运动，完成工件加工动作。

版本说明

V0.0.1，2025-09-30 11:49

• 初始版本
