燃料电池模型

简介

燃料电池是一种将化学能直接转换为电能的装置，其核心原理是利用电化学反应将燃料 (通常是氢气)和氧化剂 (通常是氧气)中的化学能高效地转化为电能、水和热量。较为常见的燃料电池类型多为质子交换膜燃料电池 (Proton Exchange Membrane Fuel Cell, PEMFC)，PEMFC基本结构由阳极、阴极、催化剂、以及外电路组成，氢气和氧气在装置中发生反应，PEMFC在反应过程中产生三种电压损耗：活化损耗 (V_act)、欧姆损耗 (V_ohm)和浓度损耗 (V_conc)，实际输出电压等于热力学电动势减去以上三种损耗。

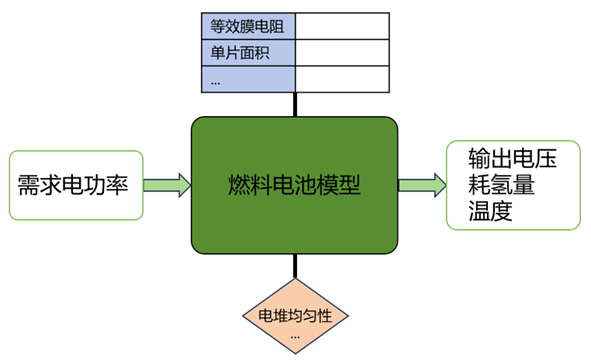

燃料电池标准化模型设计示意图

使用说明

使用前要先打开syslab,在syslab里打开sysplorer，再加载模型文件进行仿真！
输入的Timetable组件数据为 时间(s)-功率(kW) ，可以根据需求自行修改
注：Timetable组件时间索引必须从0开始，否则会报错

版本说明

V1.0.1，2024-12-26 17:20

• 根据以上基本原理，输入参量，输出参量，关键设计参量，和可靠工作准则的设计该燃料电池模型

仿真结果

燃料电池电压输出数据

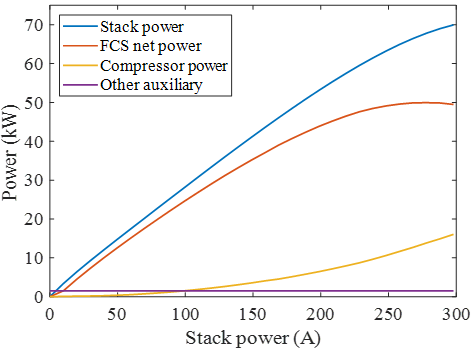

燃料电池系统功率输出数据

使用许可

本模型库版权由yuntian版权所有，未经许可，不得用于商业用途。
