高压上下电管理策略模型

简介

高压上下电管理策略模型介绍。

使用说明

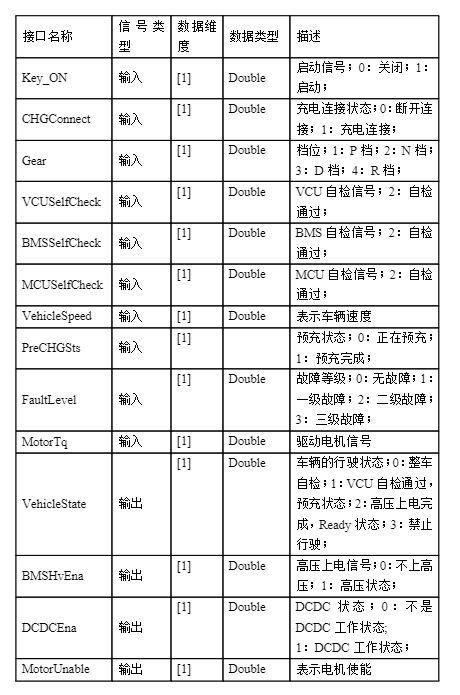

1.模型接口
.
2.仿真结果
在高压上下电管理策略模型中，主要受到启动输入信号和故障状态输入信号影响。

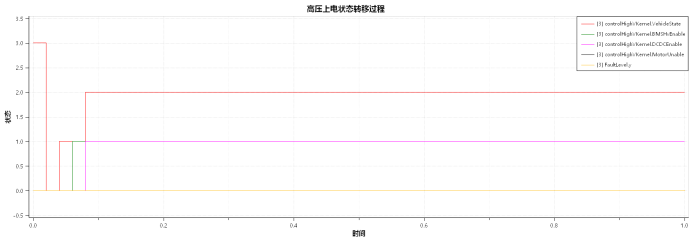

（1）高压上电状态过程
初始化状态下，启动信号为1,故障状态为0；VechicleSts==3，换醒BMS，MCU，VCU进行自检，VechicleSts==0；自检通过，进入预充状态VechicleSts==1；预充完成，VechicleSts ==2，高压上电完成，进入Ready模式。

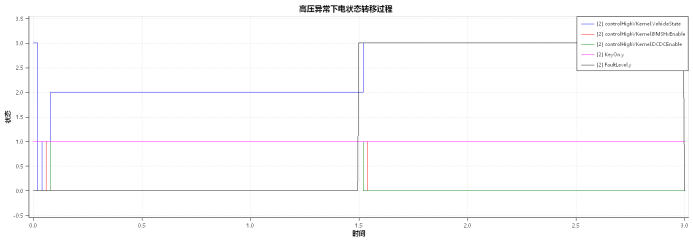

（2）高压异常下电状态转移过程
在完成高压上电之后，如果遇到故障状态，FaultLevel==3，则进入高压异常下电工作状态转移，车辆行驶状态VechicleSts==3，进行高压下电，不能行驶。

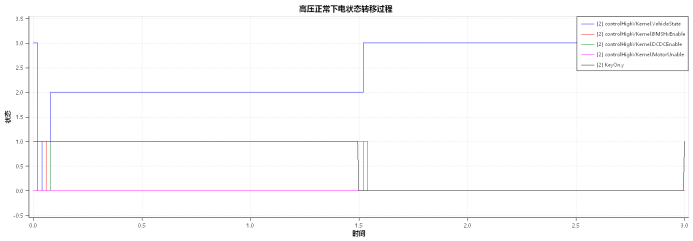

（3）高压正常下电状态转移过程
在完成高压上电之后，如果遇到断开启动信号（如断开钥匙连接），FaultLevel==0，Key_ON==0；则进入高压正常下电工作状态转移，车辆行驶状态VechicleSts==3，进行高压下电，不能行驶。

版本说明

V0.0.1，2024-12-27 12:30

• 初始版本

使用许可

本模型库版权由YiSiPuLin版权所有，未经许可，不得用于商业用途。
