FCH2Sys_H2RecBlower
简介
氢气循环泵模型,可根据从阳极出来的氢气压力和温度计算经过循环泵之后的氢气压力和温度以及循环泵所消耗的功率。
使用说明
该模型包括泵本体、主轴和驱动电机三部分,输入信号包括环境温度、循环泵控制量、入口气体压力与温度以及循环管路反馈回来的气体质量流量,输出信号为出口处的气体温度和压力。
在泵本体中,根据气体质量流量和轴的转速对其MAP进行查表,获取的压比和等熵效率等性能。在驱动电机模块中,根据驱动电机的输出功率MAP和循环泵控制信号、轴转速,即可得到驱动电机所消耗的功率。
1. 输入信号
| 序号 | 信号名 | 单位 | 信号说明 |
|---|---|---|---|
| 1 | mdot_Blower | kg/s | 循环泵处气体质量流量 |
| 2 | p_In_Blower | Pa | 循环泵入口压力 |
| 3 | T_In_Blower | K | 循环泵温度 |
| 4 | Ctrl_BlowerMotor | / | 循环泵控制信号(0~1) |
| 5 | T_Ambient | K | 环境温度 |
2. 输出信号
| 序号 | 信号名 | 单位 | 信号说明 |
|---|---|---|---|
| 1 | P_Out_Comp | Pa | 循环泵出口压力 |
| 2 | T_Out_Comp | K | 循环泵出口温度 |
3. 仿真示例
(1)打开模型mo文件,加载数据字典文件modd后,将文件夹C_Func中文件LinearInterp.c导入Ccaller并进行配置。

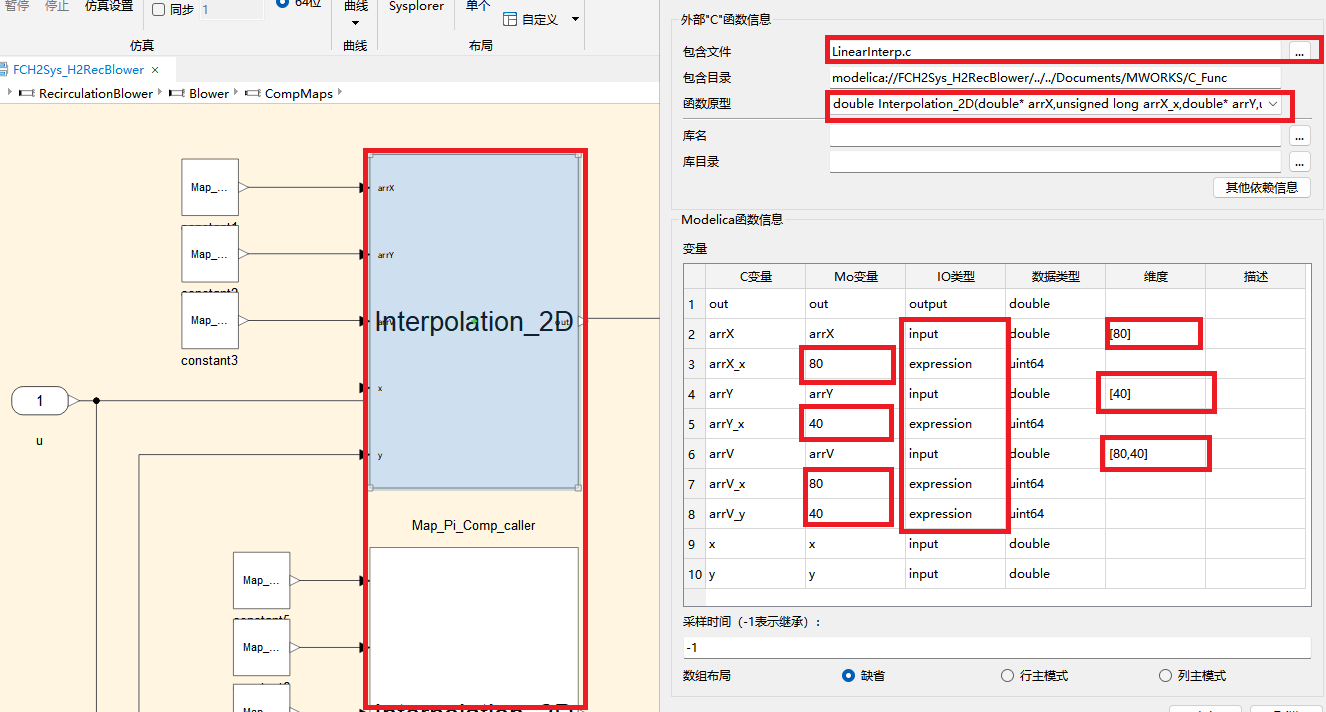

①该位置(RecirculationBlower/Blower/CompMaps)下,一共有两个CCaller,维度配置都一样。

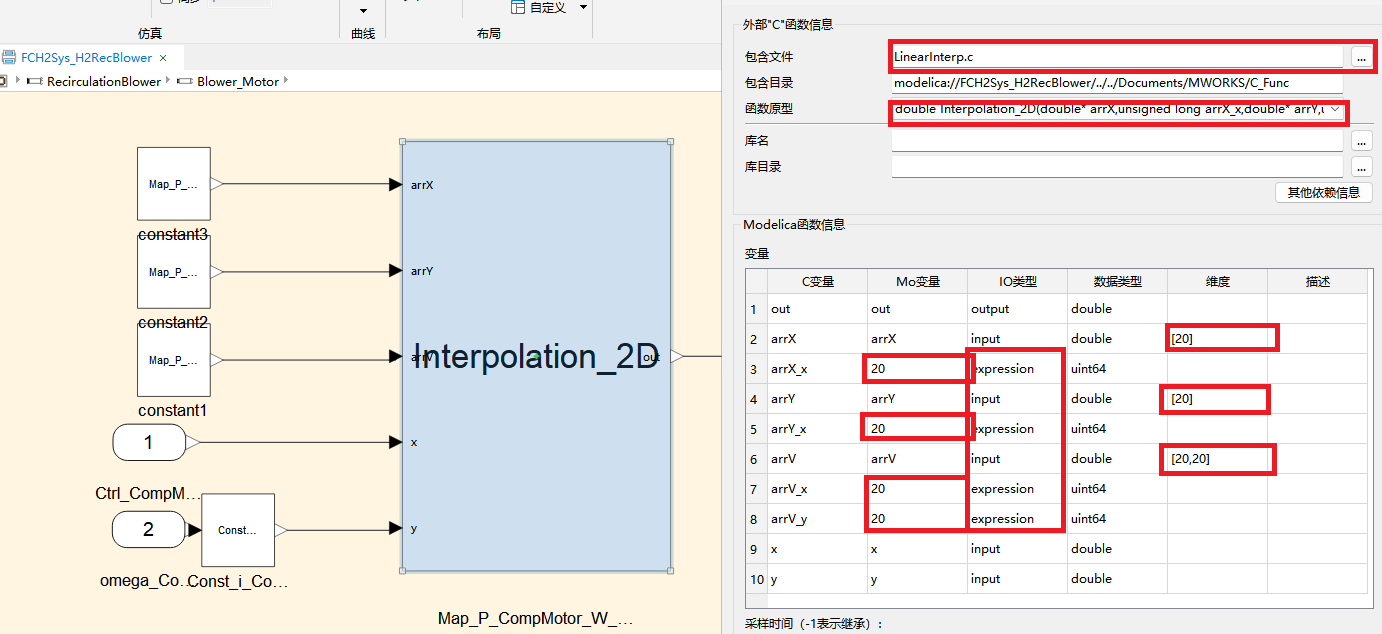

②该位置(RecirculationBlower/Blower_Motor)下,配置CCaller。

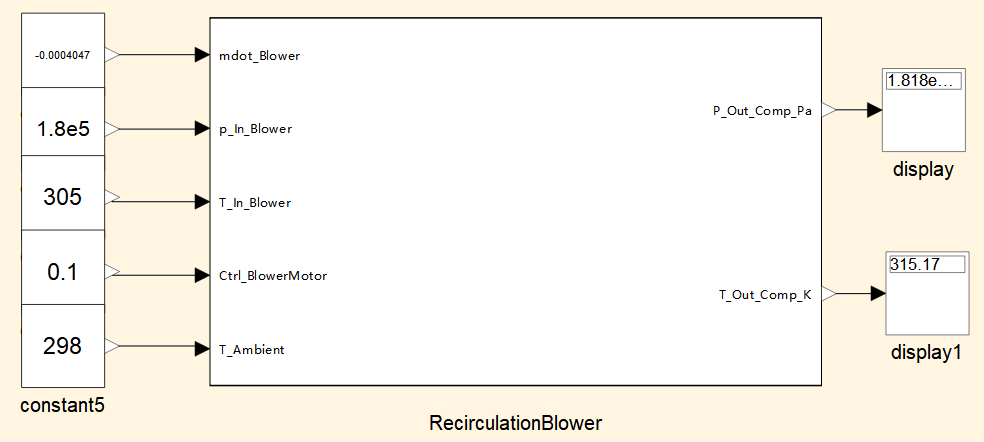

(2)仿真示例

版本说明
V0.0.1,2024-12-31 17:01
- 初始版本
使用许可
本模型库版权由QLSD版权所有,未经许可,不得用于商业用途。
