FCAirSys_AirValveModel

简介

节气门模型，根据两端的压差和阀门的开度计算通过阀门的质量流量和焓流，并假设喷嘴的流量可逆，通过节气门进出口的压力差判断气体的流动方向。

使用说明

根据阀门开度计算开启的截面积，并通过理想喷嘴处的可压缩气体方程，计算阀门的气体质量流量。
1. 输入信号

序号 信号名 单位 信号说明
1 Pos_Throttle / 节气门控制信号（0~1）
2 R_Throttle J/kg.K 节气门处气体常数
3 T_Throttle K 节气门处气体温度
4 Xsi_H2O_Liq_Throttle / 节气门处液态水质量分数（0~1）
5 p_Throttle Pa 节气门处气体压力
6 h_Throttle J/kg 节气门处气体比焓值
7 Xsi_H2_Out_Throttle / 节气门处氢气质量分数（0~1）
8 Xsi_O2_Out_Throttle / 节气门处氧气质量分数（0~1）
9 Xsi_N2_Out_Throttle / 节气门处氮气质量分数（0~1）
10 Xsi_H2O_Out_Throttle / 节气门处水质量分数（0~1）
11 p_In_Throttle Pa 节气门入口气体压力
12 p_Out_Throttle Pa 节气门出口气体压力

2. 输出信号

序号 信号名 单位 信号说明
1 h_Throttle J/kg 节气门处气体比焓值
2 Hdot_Throttle / 节气门处气体传递的焓流
3 mdot_Throttle / 节气门处气体质量流量
4 mdot_H2_Throttle Pa 节气门处氢气质量流量
5 mdot_O2_Throttle K 节气门处氧气质量流量
6 mdot_N2_Throttle J/kg 节气门处氮气质量流量
7 mdot_H2O_Throttle J/kg.K 节气门处水的质量流量
8 mdot_H2O_Liq_Throttle / 节气门处液态水质量流量
9 Xsi_H2_Throttle / 节气门处氢气质量分数（0~1）
10 Xsi_O2_Throttle / 节气门处氧气质量分数（0~1）
11 Xsi_N2_Throttle / 节气门处氮气质量分数（0~1）
12 Xsi_H2O_Throttle / 节气门处水质量分数（0~1）
13 Xsi_H2O_Liq_Throttle / 节气门处液态水质量分数（0~1）

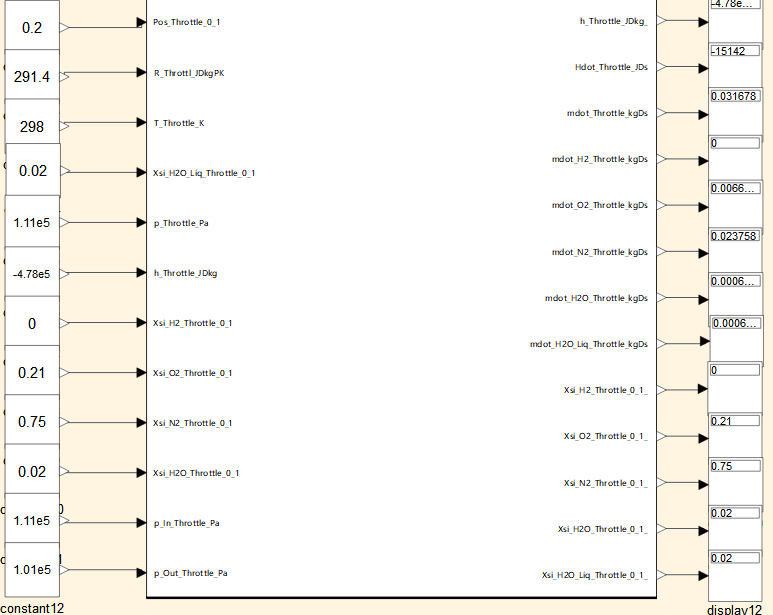

3. 仿真示例
屏幕截图 2025-01-14 172055.png
注：该模型可根据入口与出口气体的压力，判断节气门处气体的物性，例如，如果节气门入口气体压力（p_In_Throttle）大于出口气体压力（p_Out_Throttle），那么节气门处气体压力（p_Throttle）等于节气门入口气体压力（p_In_Throttle）。

版本说明

V0.0.1，2024-12-31 17:07

  • 初始版本
