简介：燃料电池系统水热管理系统散热器模型
产品模型企业应用验证能源动力工程与工程热物理
介绍 模型 文件 依赖 版本

FCCoolSys_RadiatorModel

简介

散热器模型包括风扇和散热器本体，风扇将外界冷空气吹入散热器管壁进行热交换从而实现冷却液的降温，由于冷空气流量与风扇转速相关联，因此可通过对风扇进行调速实现空气流量的控制。

使用说明

该模型中风扇模块(Fan)根据控制信号计算空气的流量，散热器模块(Radiator)模拟冷却液和空气热交换的过程。
模型的输入信号Ctrl_Fan是风扇的控制信号，V_PowerSupply为风扇的电压信号、进入散热器的冷却液流量qdot_Coolant_In_Radiator、冷却液温度T_Coolant_In_Radiator和空气温度T_Air。输出信号分别为流出散热器的冷却液流量qdot_Coolant_Radiator和温度T_Coolant_Out_Radiator。
1. 输入信号

序号 信号名 单位 信号说明
1 Ctrl_Pump / 风扇控制信号（0~1）
2 V_PowerSupply V 电源供电
3 Reset / 重置（0或者1）
4 T_Air K 环境温度
5 qdot_Coolant_In_Radiator m3/s 入口冷却液体积流量
6 T_Coolant_In_Radiator K 分配阀控制信号

2. 输出信号

序号 信号名 单位 信号说明
1 qdot_Coolant_Radiator m3/s 散热器冷却液体积流量
2 T_Coolant_Out_Radiator K 散热器出口冷却液温度

3. 仿真示例

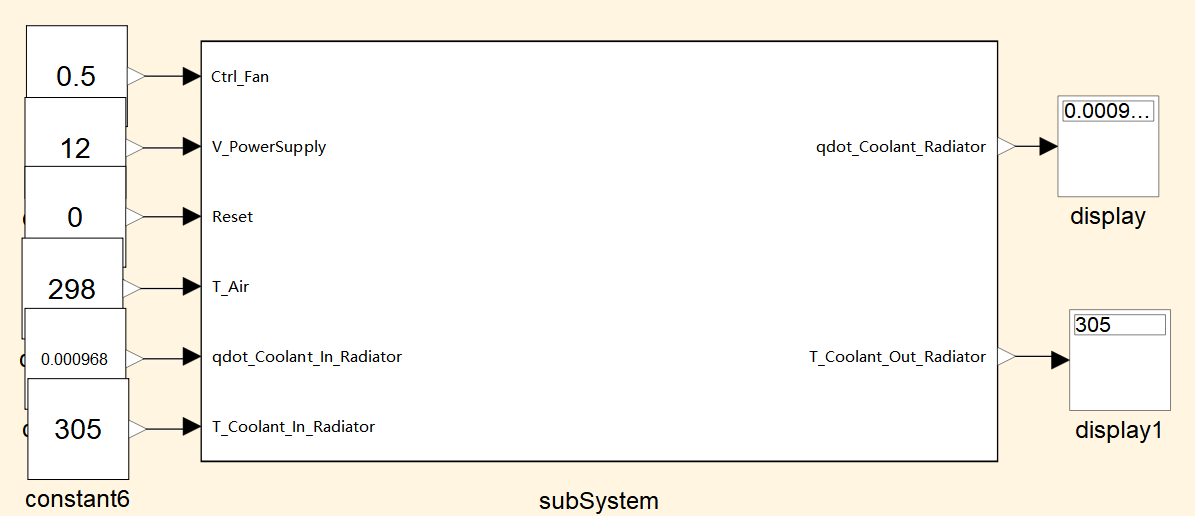

屏幕截图 2025-01-14 155721.png

版本说明

V0.0.1，2024-12-31 17:30

  • 初始版本

使用许可

本模型库版权由QLSD版权所有，未经许可，不得用于商业用途。
