FCCoolSys_HumidifierModel

简介

增湿器模型，可计算膜增湿器中干质量流和湿质量流之间交换的水量。

使用说明

在增湿器中，干气体与湿气体的质量流由透水膜分离，两个质量流之间穿过膜的浓度梯度决定了从湿侧转移到干侧的水量。因此，根据增湿器MAP即可计算交换的水量。
1. 输入信号

序号 信号名 单位 信号说明
1 mdot_DryFlow kg/s 通入增湿器中干气体的质量流量
2 T_DryFlow K 通入增湿器中干气体的温度
3 x_H2O_DryFlow / 通入增湿器中干气体的体积分数
4 h_H2O_DryFlow J/kg 通入增湿器中干气体的比焓值
5 T_HumidFlow K 通入增湿器中湿气体的温度
6 x_H2O_HumidFlow / 通入增湿器中湿气体的体积分数
7 h_H2O_HumidFlow J/kg 通入增湿器中湿气体的比焓值

2. 输出信号

序号 信号名 单位 信号说明
1 mdot_H2O_Out_Humidifier kg/s 增湿器出口处氢气质量流量
2 H_H2O_Out_Humidifier J/s 增湿器出口处氧气质量流量
3 mdot_H2O_In_Humidifier kg/s 增湿器出口处氮气质量流量
4 H_H2O_In_Humidifier J/s 增湿器出口处水的质量流量

3. 仿真示例
（1）打开模型mo文件，加载数据字典文件modd后，需在相应的位置导入Ccaller文件并进行配置。

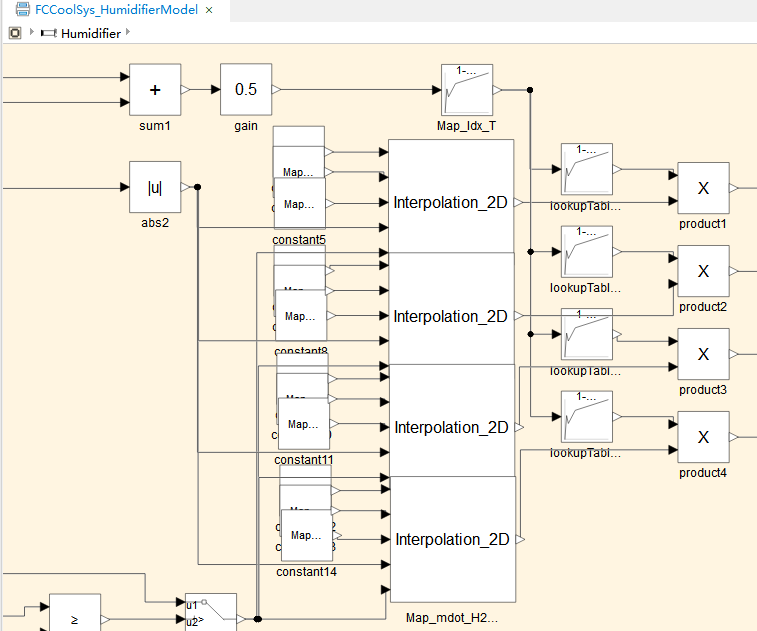

①选择位置，一共有四个CCaller，维度配置都一样。
屏幕截图 2025-01-14 150848.png

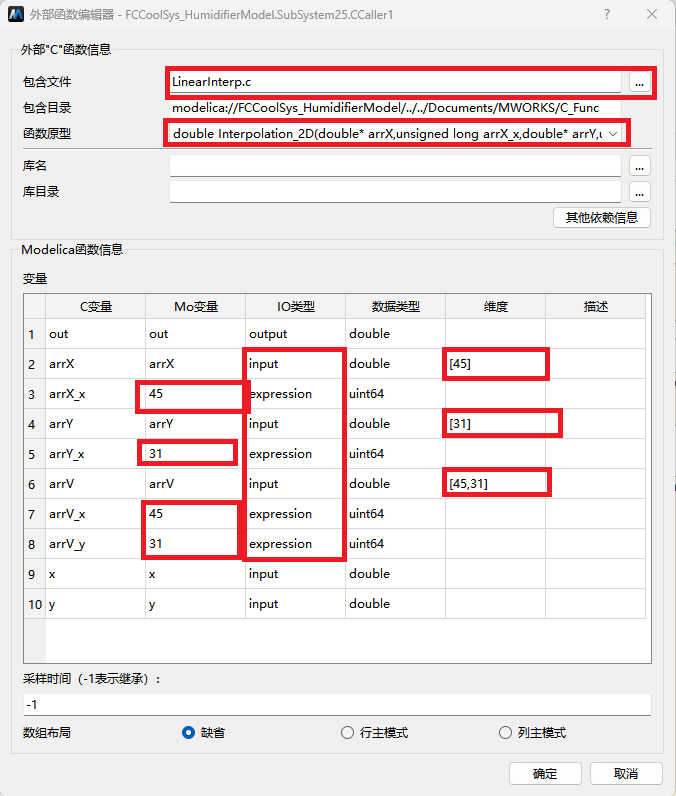

②导入文件夹C_Func中文件LinearInterp.c，并配置CCaller
屏幕截图 2025-01-14 151135.png
（2）仿真示例

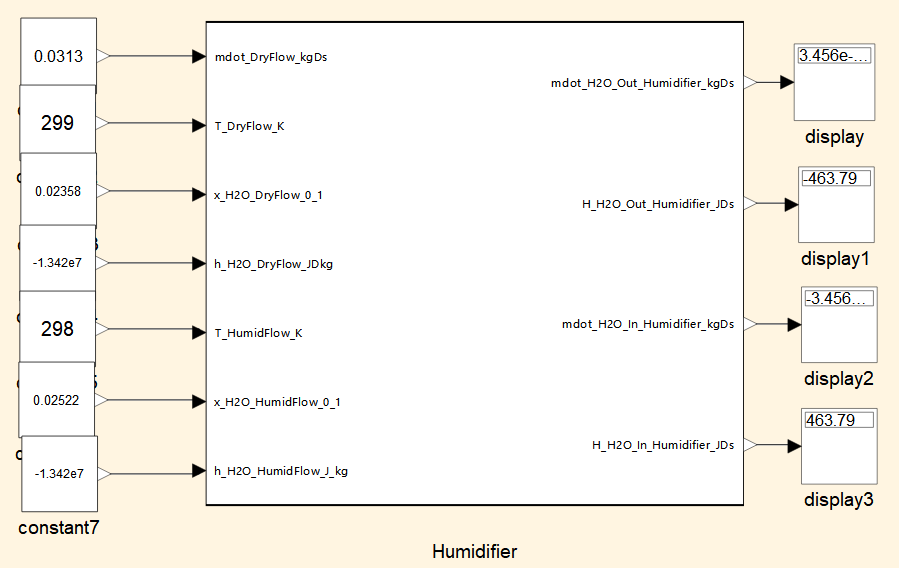

屏幕截图 2025-01-14 152734.png

版本说明

V0.0.1，2024-12-31 17:39

  • 初始版本

使用许可

本模型库版权由QLSD版权所有，未经许可，不得用于商业用途。
