FCAirSys_IntercoolerModel

简介

中冷器模型是根据进入的空气温度和冷却液温度的温差以及中冷器的换热效率计算中冷器出口处的空气温度。

使用说明

该模型的换热效率，由中冷器入口空气与冷却液的温差、空气的质量流量查表得到。
1. 输入信号

序号	信号名	单位	信号说明
1	T_In_Cooler	K	中冷器进气温度
2	T_Coolant	K	中冷器入口冷却液温度
3	T_Out_Cooler	K	中冷器出气温度
4	mdot_Intercooler	kg/s	流过中冷器的空气质量流量
5	Xsi_H2_Intercooler	/	中冷器中氢气质量分数（0~1）
6	Xsi_O2_Intercooler	/	中冷器中氧气质量分数（0~1）
7	Xsi_N2_Intercooler	/	中冷器中氮气质量分数（0~1）
8	Xsi_H2O_Intercooler	/	中冷器中水质量分数（0~1）
9	Xsi_H2O_Liq_Intercooler	/	中冷器中液态水质量分数（0~1）
10	return_Intercooler	/	通过中冷器回流的标志（1或0）

2. 输出信号

序号	信号名	单位	信号说明
1	T_Out_Intercooler	K	中冷器出口处空气温度
2	T_In_Intercooler	K	中冷器入口处空气温度
3	Hdot_Out_Intercooler	J/s	中冷器出口处空气传递的焓流
4	Hdot_In_Intercooler	J/s	中冷器入口处空气传递的焓流
5	h_Out_Intercooler	J/kg	中冷器出口处空气的比焓值
6	h_H2O_Liq_Out_Intercooler	J/kg	中冷器出口处液态水的比焓值
7	h_In_Intercooler	J/kg	中冷器入口处空气的比焓值
8	Qdot_Intercooler2Coolant	J/s	中冷器传递至冷却液的功率
9	h_H2O_Liq_In_Intercooler	J/kg	中冷器入口处液态水的比焓值

3. 仿真示例
（1）打开模型mo文件，加载数据字典文件modd后，需在相应的位置（Intercooler/Efficiency/Map_eta_Intercooler_caller）导入Ccaller文件并进行配置。
①选择位置

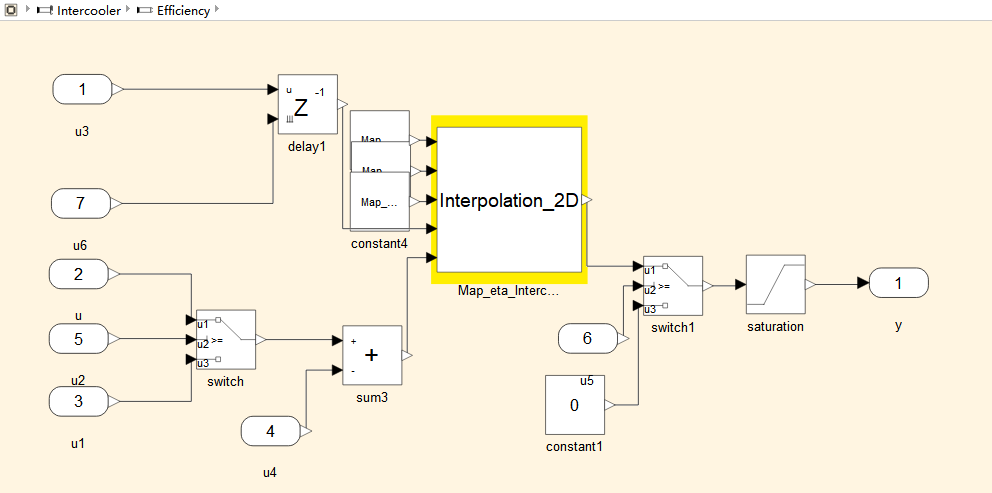

屏幕截图 2025-01-14 142608.png
②导入文件

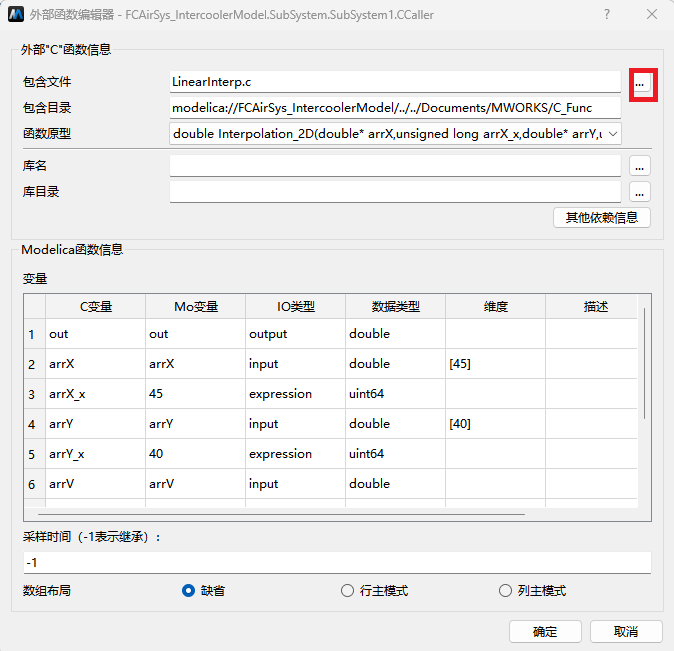

屏幕截图 2025-01-14 143544.png

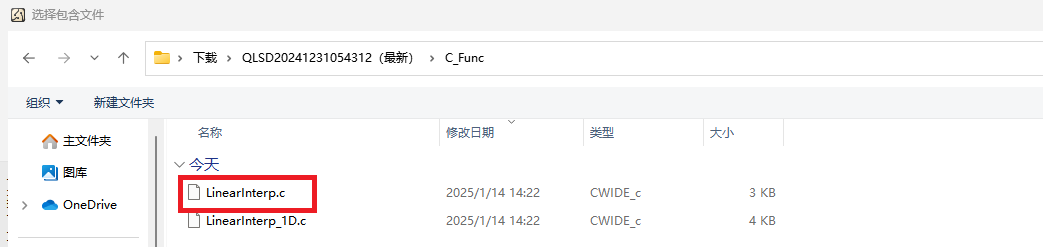

屏幕截图 2025-01-14 143502.png
③配置CCaller

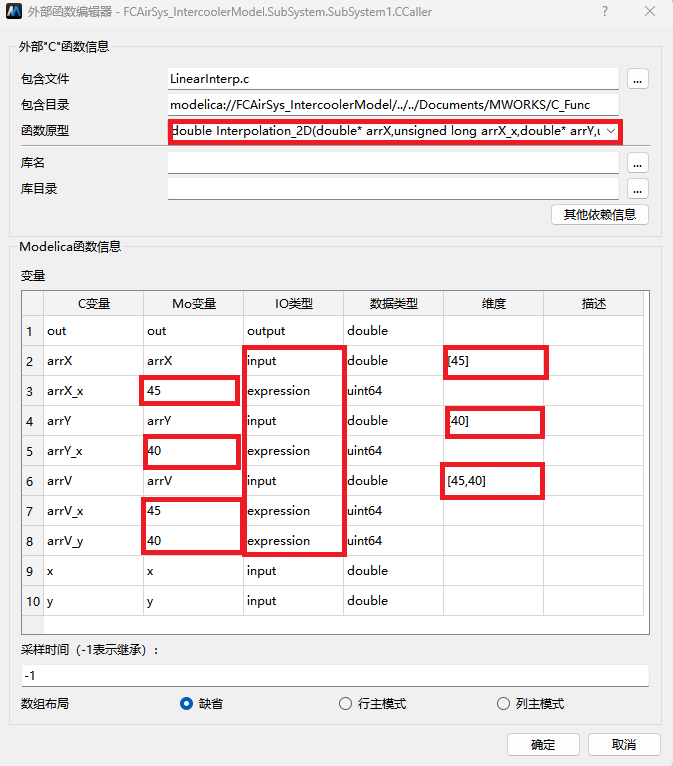

屏幕截图 2025-01-14 143806.png
（2）仿真示例

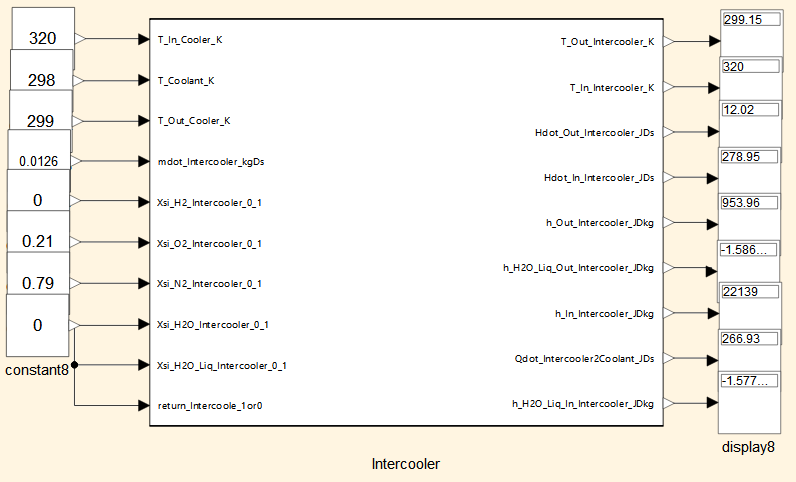

屏幕截图 2025-01-14 150408.png

版本说明

V0.0.1，2024-12-31 17:43

初始版本
