高喷车展臂系统

获奖团队介绍

学校：湖南科技职业学院
指导老师：王曦鸣
团队成员：林佳荣、蒋锦泽、刘雨璇

简介

举高喷射消防车在高层建筑火灾中发挥着关键作用。它在火灾现场要迅速展开臂架，对火源实施精准的喷射灭火，有效控制火势。本案例基于MWORKS平台搭建了举高喷射消防车臂架系统的机电液一体化的数字样机模型。在Syslab中搭建控制系统，在Sysplorer中创建臂架液压控制系统及臂架多体系统，快速实现了同平台的机电液一体化数字化样机的建模和仿真，模拟了高喷车臂架系统展臂过程。

使用说明

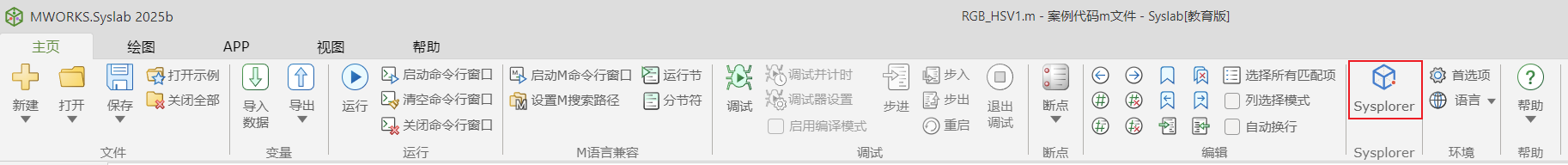

1.使用Syslab打开Sysplorer

2.在打开主要模型前，首先需要在 Syslab 加载对应的.jl文件
3.运行.jl文件
4.在 Sysplorer 加载多体几何的.mo文件：package.mo。
5.运行 HighSprayCarArmSystem.Example.HighSprayCarArmSystem 模型

结果分析

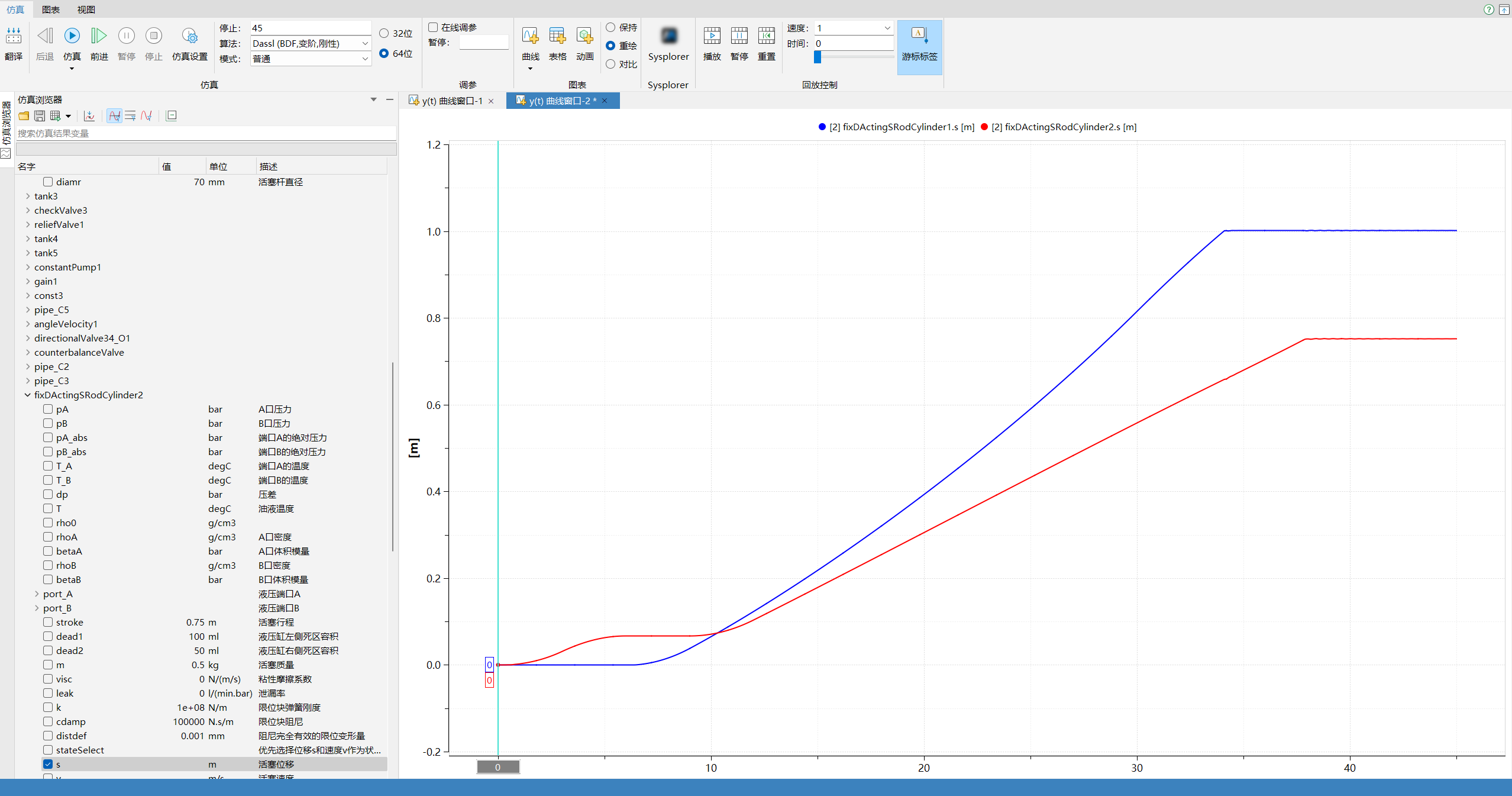

1.Sysplorer仿真液压缸位移结果曲线：

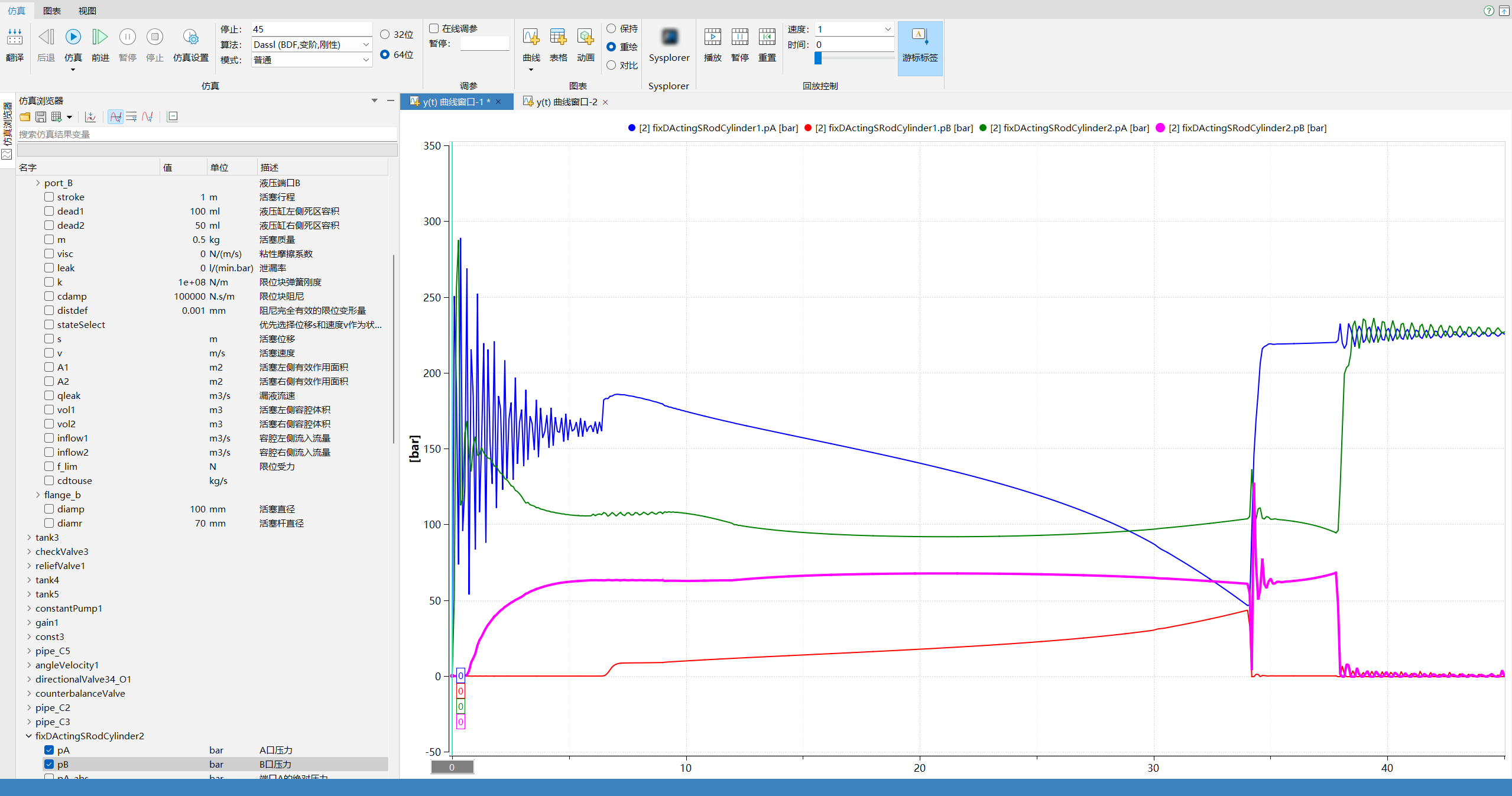

2.Sysplorer仿真液压缸个端口压力结果曲线 ：

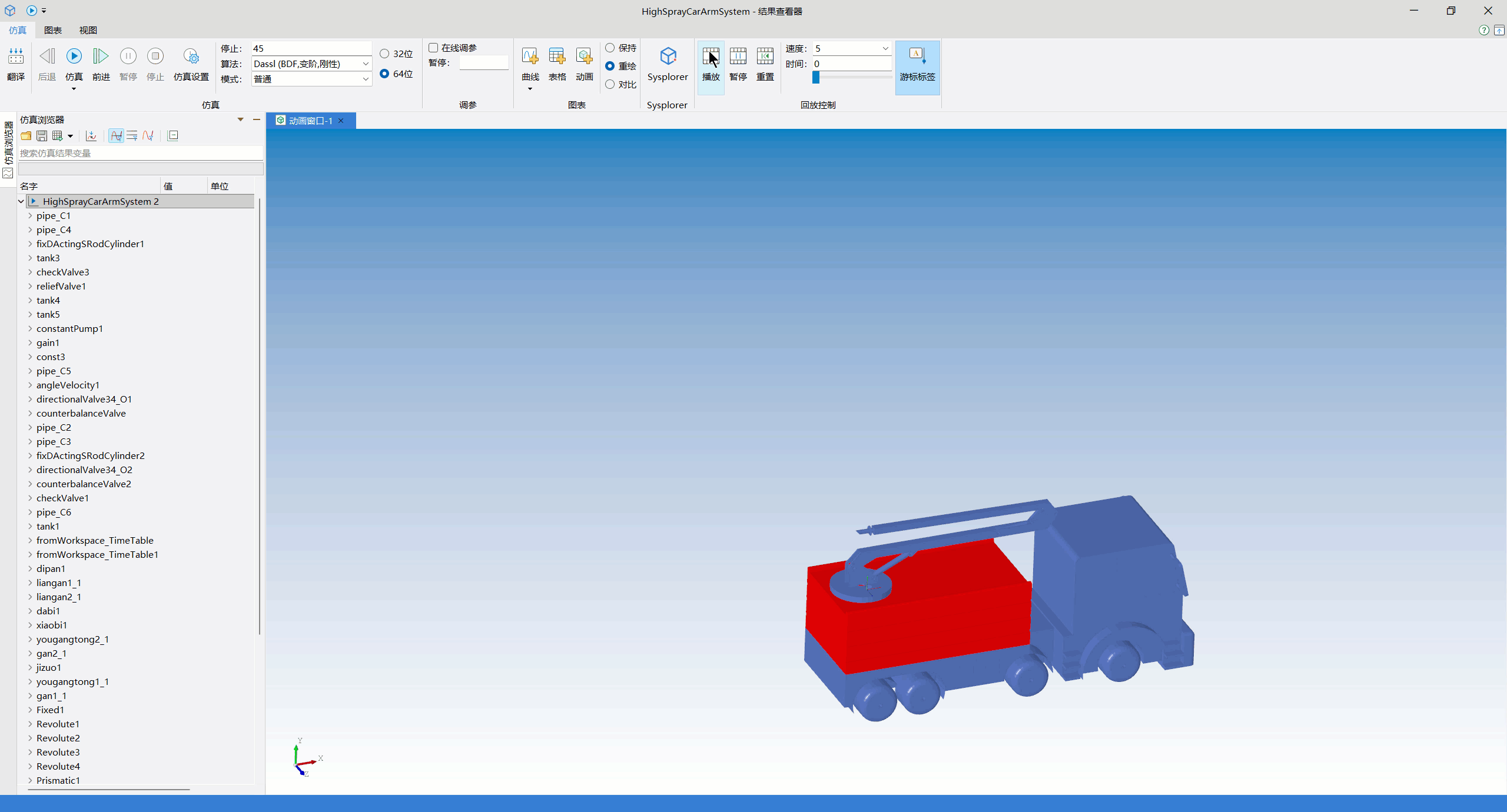

3.在 Sysplorer 仿真界面，在仿真界面> 选择图表>动画，绘制起竖装置的三维动画，点击回放控制>播放按钮，实现动画播放。

版本说明

V0.0.1，2025-08-06 15:11

• 初始版本

使用许可

本模型库版权由湖南科技职业学院蓝桥杯参赛团队版权所有，未经原创作者许可，不得用于商业用途。
