基于 MWORKS 的千机 CAM 仿真验证

案例来源

基于深圳市千机有限公司的企业应用验证项目《基于 MWORKS 的千机 CAM 仿真验证项目》。

简介

本案例介绍 CAM 机床控制系统，该系统作为数控加工的关键部分，通过计算机控制机床，实现高精度加工。该模型基于 Sysplorer 建模功能：完成包括刀具模型、工件模型在内的数控机床模型的建立将数控机床分解为一系列的典型部件，通过外部控制信号输入，实现机械加工控制，满足工件加工要求。

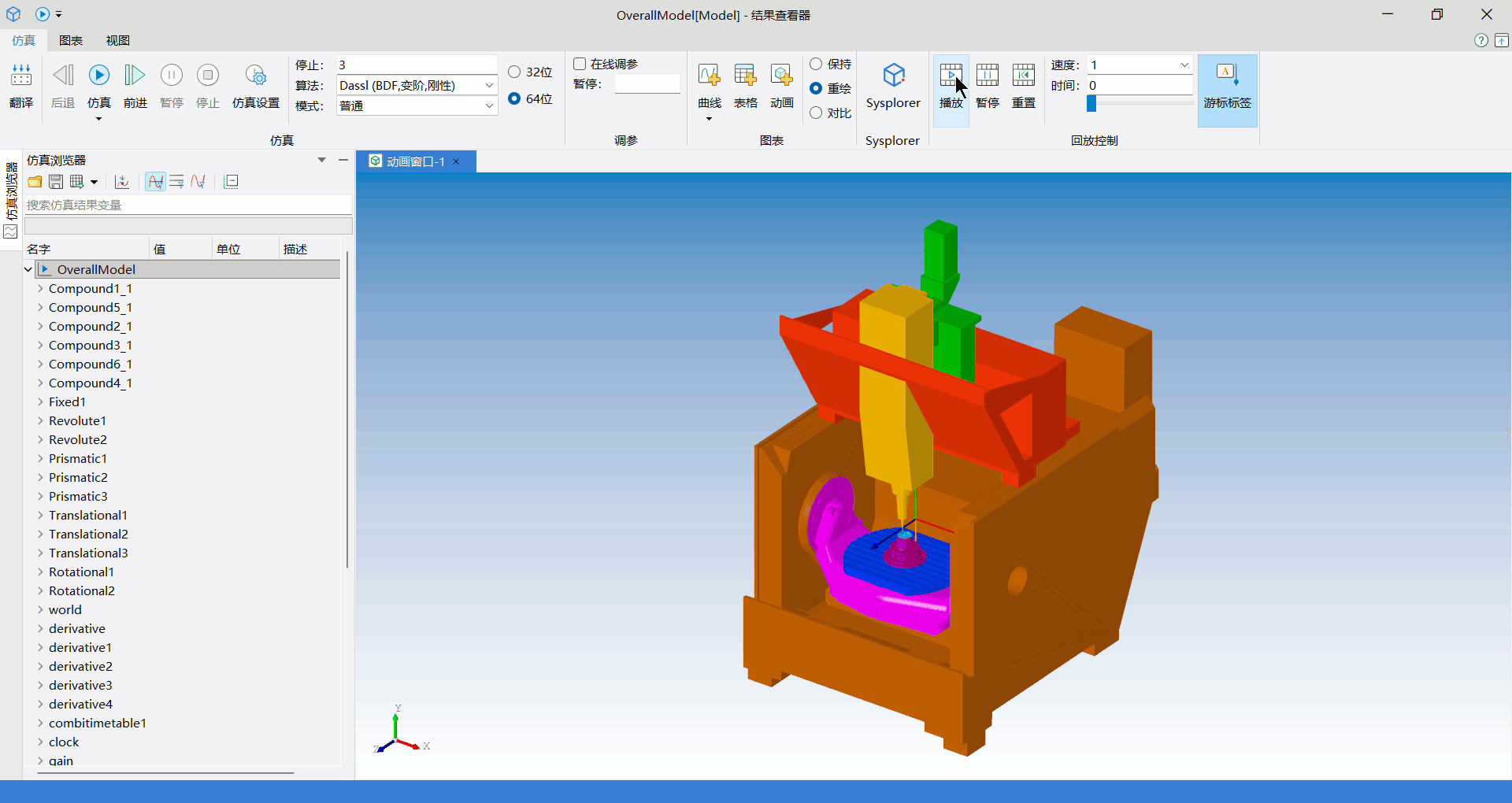

在 Sysplorer 中建立的机床整体模型，输入千机 CAM 加工叶轮导出的 NC 文件，将 NC 文件处理转换而成的坐标信息文档作为整个机床系统的输入，信号输入到搭建的机床模型库处理，最终输出各轴的运动响应情况。

使用说明

1.在 Sysplorer 中依次加载 package.mo 文件即可。

仿真结果分析

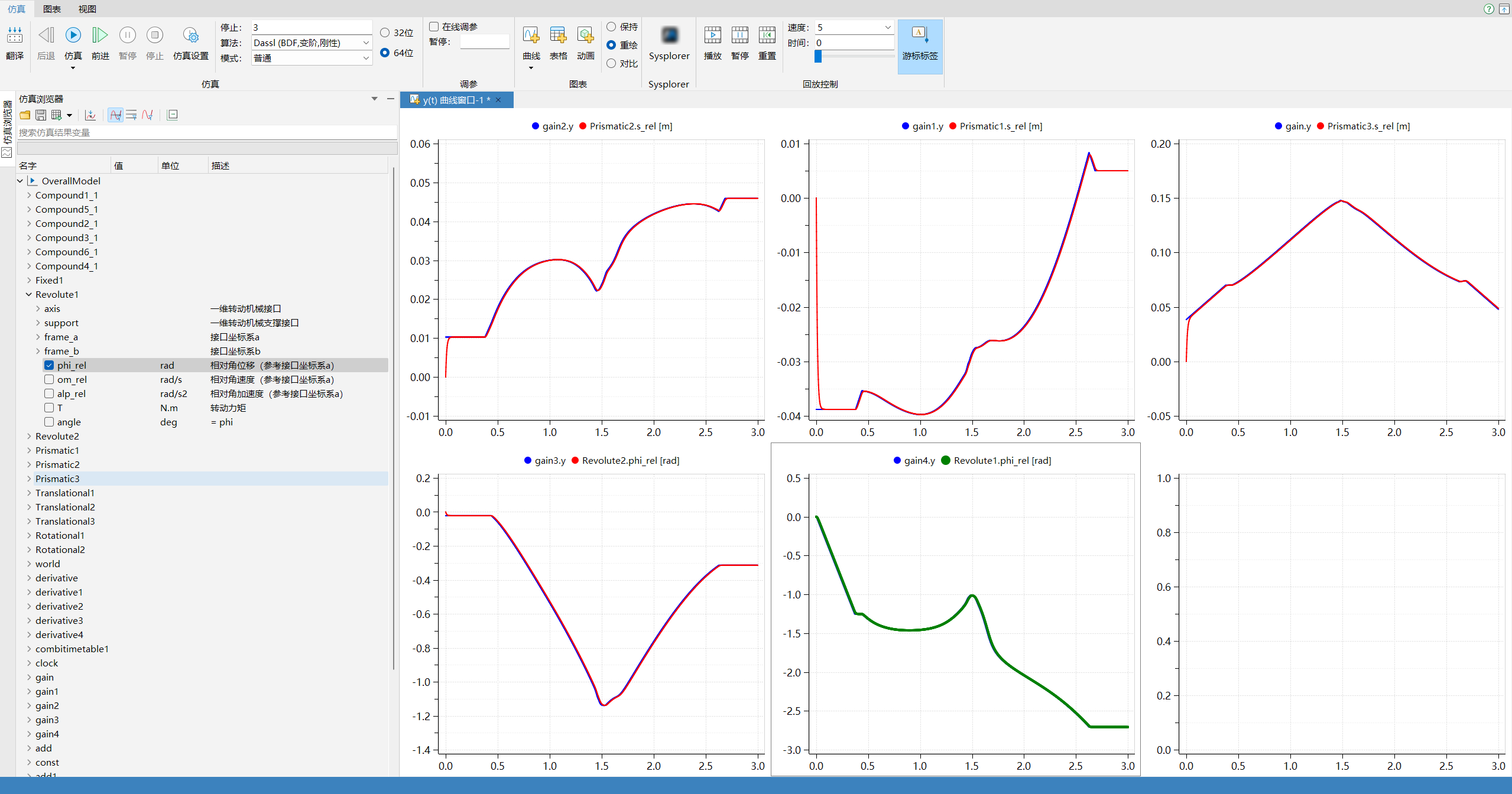

1.单击仿真，待仿真结束后，结果如下图所示：5 轴加工机床各自由度运动变量的仿真结果和输入信号的相对误差数据如下，X 误差计算：0.35%；Y 误差计算：1.21%；Z 误差计算：0.33%；A 误差计算：1.67%；C 误差计算：2.07%，所有结果的误差均小于 3%，满足设计要求。

版本说明

V0.0.1，2025-09-03 23:04

• 初始版本

使用许可

本模型库版权由深圳市千机有限公司版权所有，未经许可，不得用于商业用途。
