燃气发动机和脱硝集成系统

案例来源

本案例基于深圳市燃气集团股份有限公司的企业应用验证项目《基于 MWORKS 的气电互补高效制冷机（深燃机）系统仿真验证项目》。

简介

本案例对燃气发动机及其脱硝系统的工作过程进行模拟，通过仿真指定工况模型，验证燃气发动机系统的单元配置是否合理，确保燃机系统的稳定运行。燃气发动机是采用天然气作为燃料的发动机，其工作原理为：燃气作为燃料，通过燃气机内各种部件，实现燃气的燃烧，产生热能，驱动涡轮机旋转，带动发电机产生电力；在燃气发动机运行过程中，因为燃气燃烧时会产生对应的污染物，因此需要脱硝系统降低污染物排放。
该仿真模型能够模拟燃气发动机的工作过程，并使用脱硝系统回收余热，降低污染物排放，为不同应用场景下运行的优化和调控提供解决方案。

使用说明

1.Sysplorer加载对应.mo文件即可。

仿真结果分析

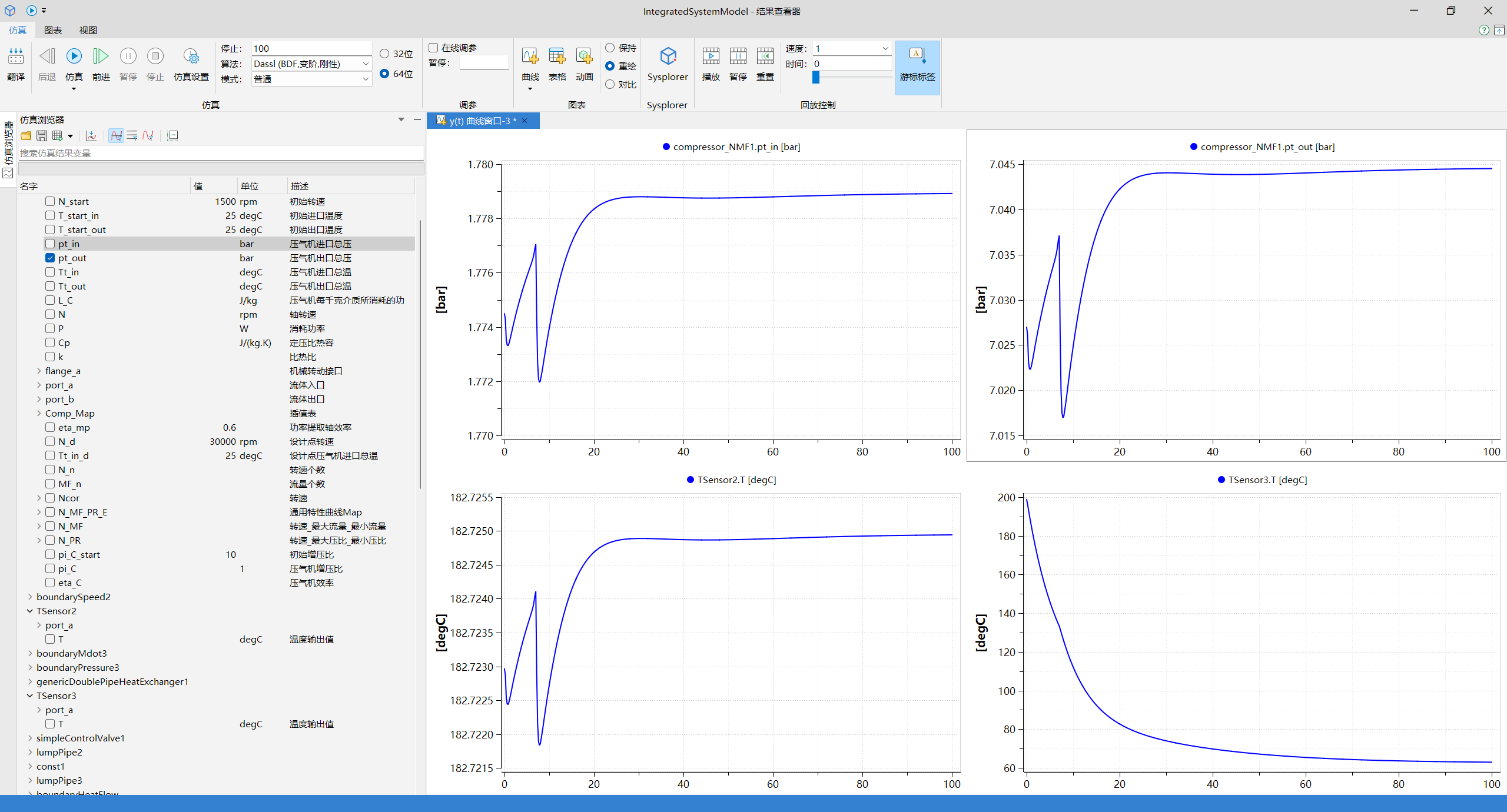

Sysplorer 加载所有模型后，单击仿真，关键设备参数仿真结果如下：

版本说明

V0.0.1，2025-09-04 00:43

• 初始版本

使用许可

本模型库版权由深圳市燃气集团股份有限公司版权所有，未经许可，不得用于商业用途。
