含分布式电源的微电网控制系统

案例来源

本案例基于埃克斯工业有限公司的企业应用验证项目《基于 MWORKS 的含分布式电源的微电网控制系统数字化设计与仿真》。

简介

本案例介绍一个含光伏电源和蓄电池的微电网并网控制系统。该系统设计旨在研究工业园区场景下，光伏电源与储能电池并网运行的控制策略和动态响应特性。光伏电源通过 Boost DC/DC 变换器接入直流母线，利用电导增量法实现最大功率点追踪（MPPT）；蓄电池通过双向 DC/DC 变换器接入直流母线，采用电压电流双闭环的下垂控制策略进行充放电调节。系统进一步通过逆变器实现与三相交流电网的交互，为工业园区提供稳定的交流负荷电能供应。
本案例构建包括多种光伏电源、储能系统和负荷模型的精细化工业园区微电网模型，采用 MPPT 控制算法使太阳能得到充分利用，采用下垂控制算法进行储能装置充放电控制，实现在不同光照条件和负载波动情况下的动态模拟，实现分布式电源和储能系统的协调优化问题。

使用说明

1.在Sysplorer中直接加载对应.mo文件即可。

仿真结果分析

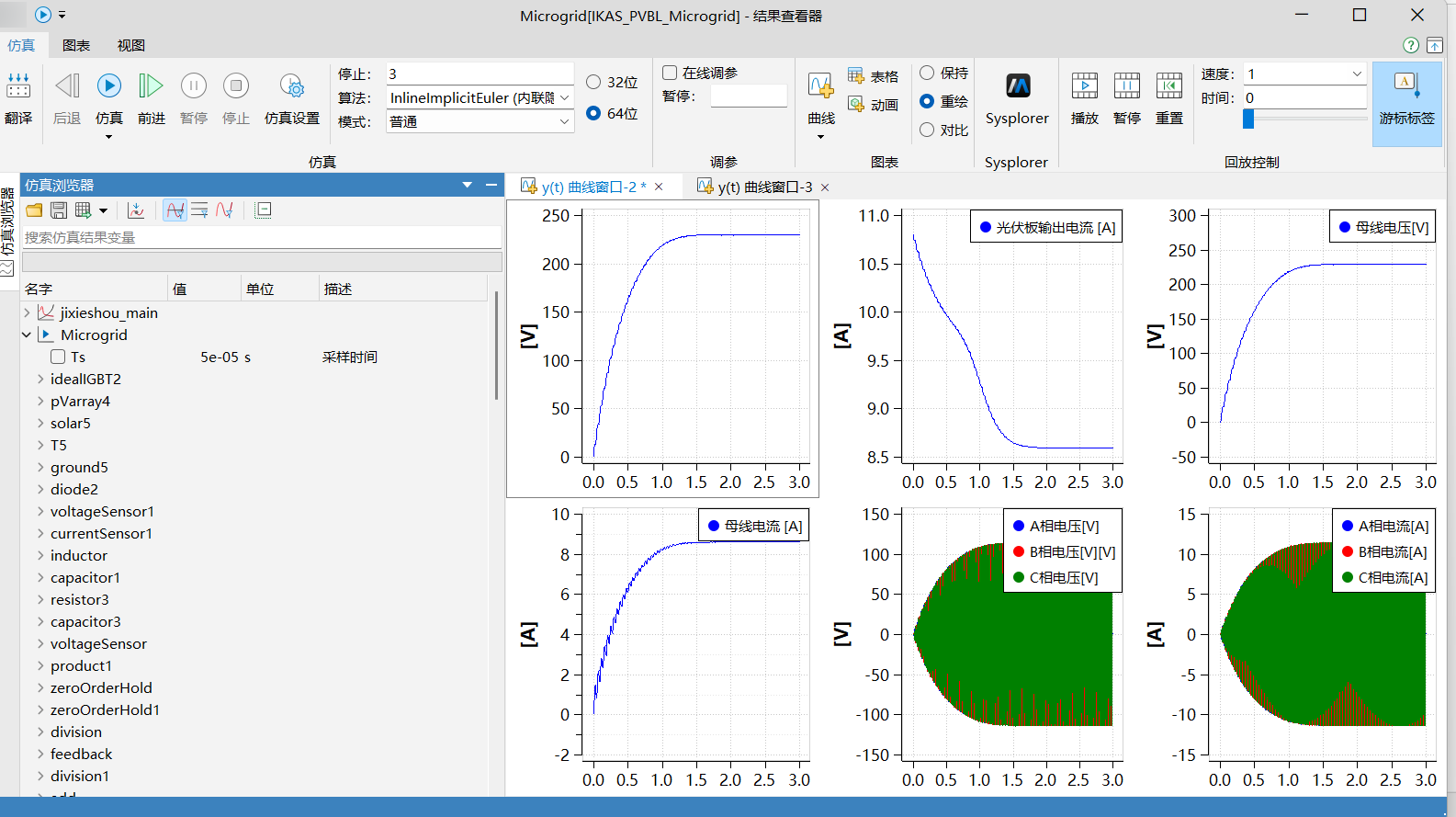

单击仿真，查看仿真结果。待仿真结束后，结果如下图所示，从仿真结果来看，光伏电源的发电电压和电流在 MPPT 调节下稳定在最大功率点，发电功率通过下垂控制算法进行合理分配，其中一部分供给负载，其余部分储存于储能系统中。

版本说明

V0.0.1，2025-09-04 00:47

• 初始版本

使用许可

本模型库版权由埃克斯工业有限公司版权所有，未经许可，不得用于商业用途。
