新型电力源网荷储综合系统

案例来源

本案例基于长圆科技集团股份有限公司的企业应用验证项目《基于 MWORKS 的新型电力系统源网荷储综合仿真验证项目》。

简介

源网荷储综合系统是一种整合电源侧、电网侧、负荷侧、储能侧资源的新型电力系统运行模式，核心是通过协同优化，实现电力供需实时平衡与高效利用，提升系统灵活性和稳定性。本案例介绍源网荷储综合系统，构建包含电能存储、可再生能源发电和并网仿真的微电网系统，实现对 VSG 并网过程的精确仿真，主要以系统中的光伏发电模型（电源侧）、储能模型（储能侧）、VSG 逆变并网系统（电网侧）为例对系统进行描述。

使用说明

1.使用Syslab打开Sysplorer，并且分别在运行光伏发电模型、储能模型之前运行 executable_pv.jl、executable_engry.jl 脚本；
2.在Sysplorer中直接加载package文件。

仿真结果分析

光伏发电模型

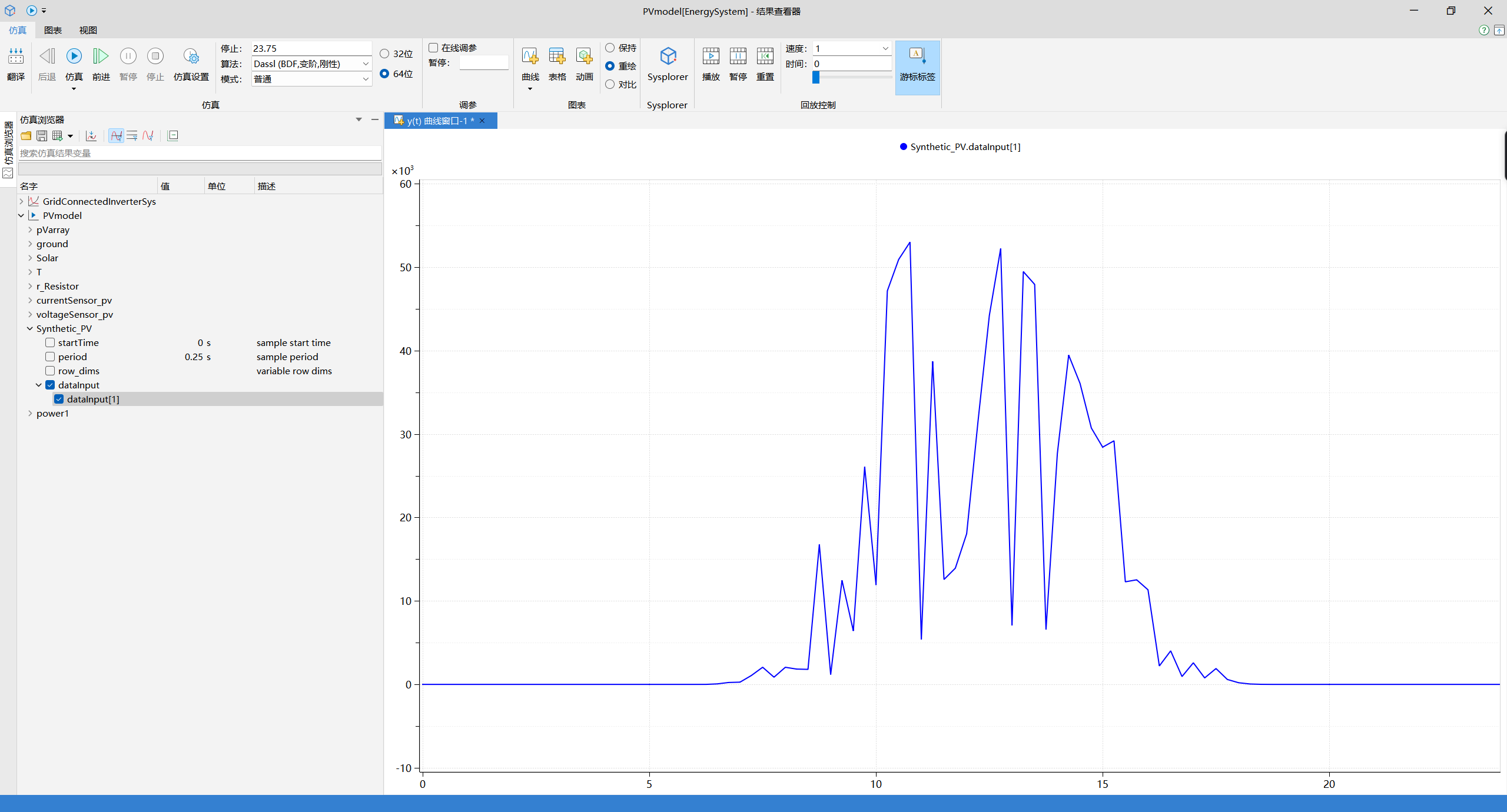

在 Syslab 完成仿真后，单击 Sysplorer，跳转到 Sysplorer 软件中，单击仿真，仿真结果如下图所示：

从仿真结果来看：该模型可以依据输入的预期光照数据以及预期温度数据，结合光伏组件的各项参数信息，与弃光数据进行综合计算，进而输出光伏发电功率随时间变化的曲线。

储能模型

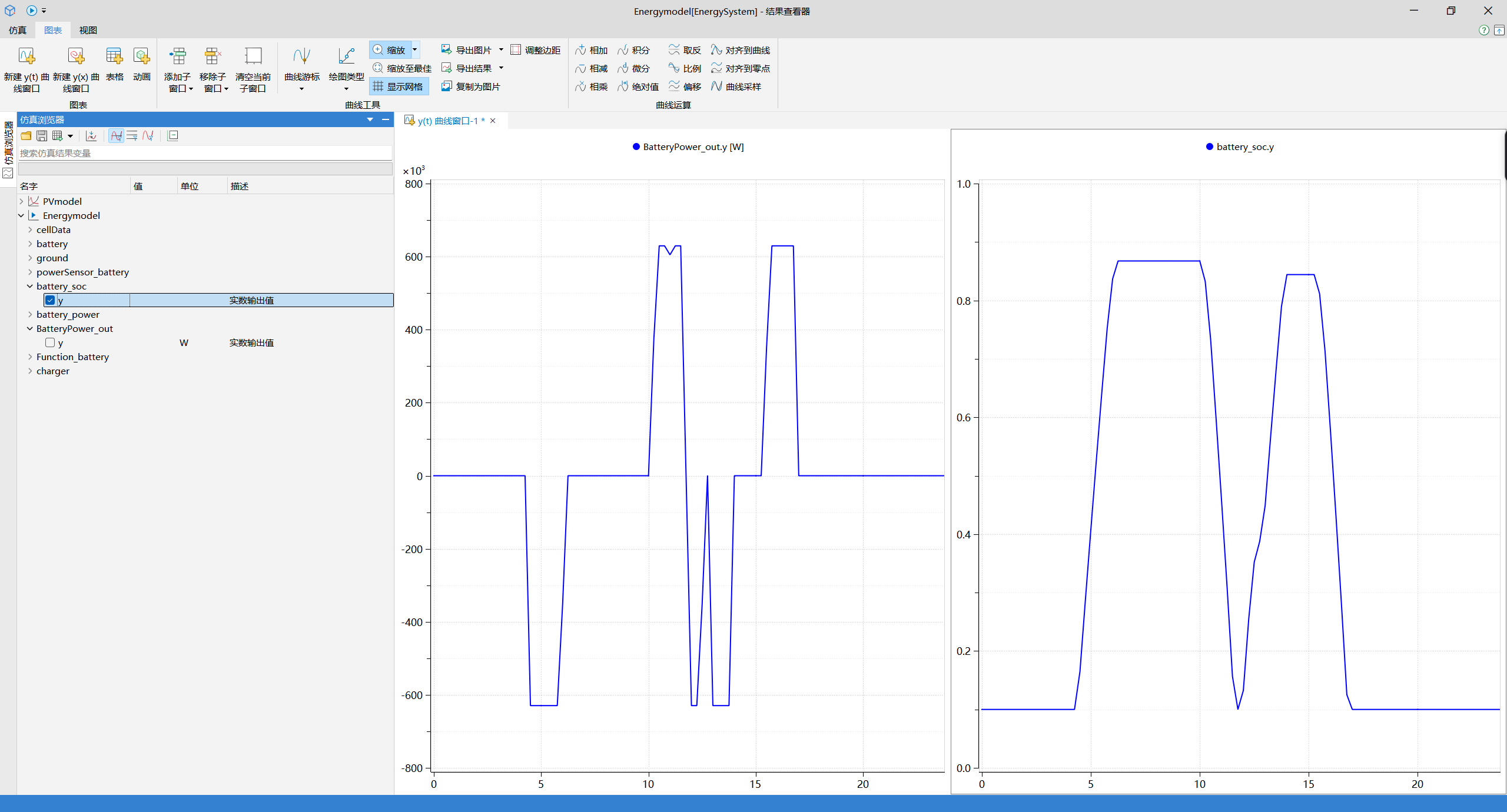

完成 Syslab 仿真后，在 Sysplorer 软件中，单击仿真，仿真结果如下图所示：

从仿真结果来看：该模型可以实现电能的存储与释放，从而在电网负荷波动时提供动态功率支撑，平抑供需差异。

VSG 逆变并网系统

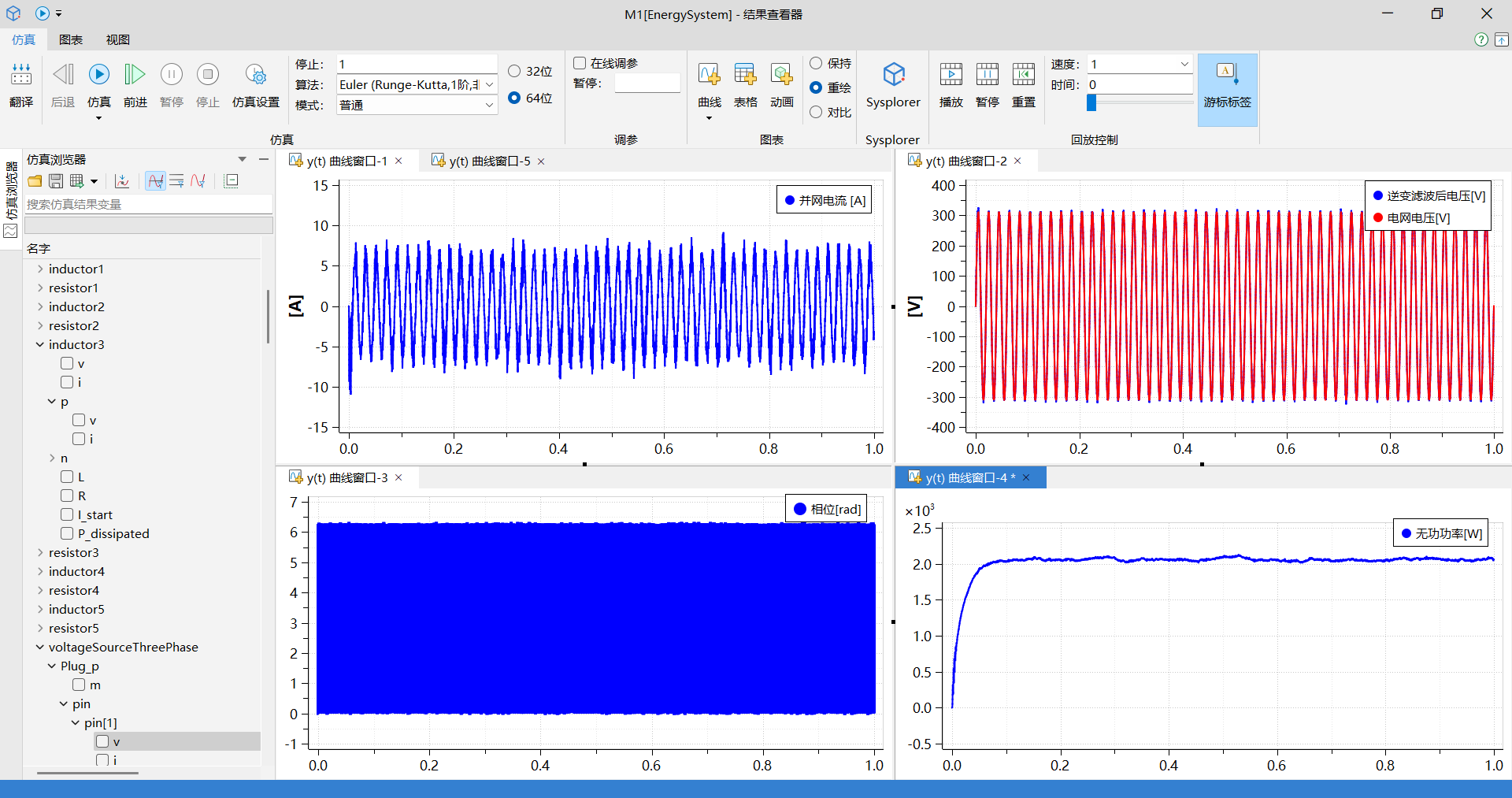

完成 Syslab 仿真后，在 Sysplorer 软件中，单击仿真，仿真结果如下图所示：

从仿真结果来看：该模型可以实现逆变并网过程，直流电压经逆变器逆变及滤波处理后可完成电流并网；并网控制器采用电压-电流双闭环控制策略，确保并网电压与电网电压同频同相位，达成单位功率因数并网。

版本说明

V0.0.1，2025-09-04 01:06

• 初始版本

使用许可

本模型库版权由长圆科技集团股份有限公司版权所有，未经许可，不得用于商业用途。
