电动汽车无线充电监控系统

案例来源

本案例基于深圳市微步信息股份有限公司的企业应用验证项目《基于 MWORKS 的电动汽车无线充电监控系统》。

简介

本案例介绍电动汽车无线充电监控系统中,无线充电系统中部分子系统的工作原理以及实现过程。电动汽车无线充电系统以电磁感应/磁共振为原理,含地面发射端与车载接收端,无需插线,实现静态(停车)或动态(行驶)充电,兼具便捷性与安全性,正逐步推广。本案例主要介绍无线充电系统中的地面端直流电源模型、地面端逆变器模型、车载端充电机模型、动力电池模型 4 部分。

使用说明

直接在Sysplorer中加载 package.mo 文件即可,模型视图如下:

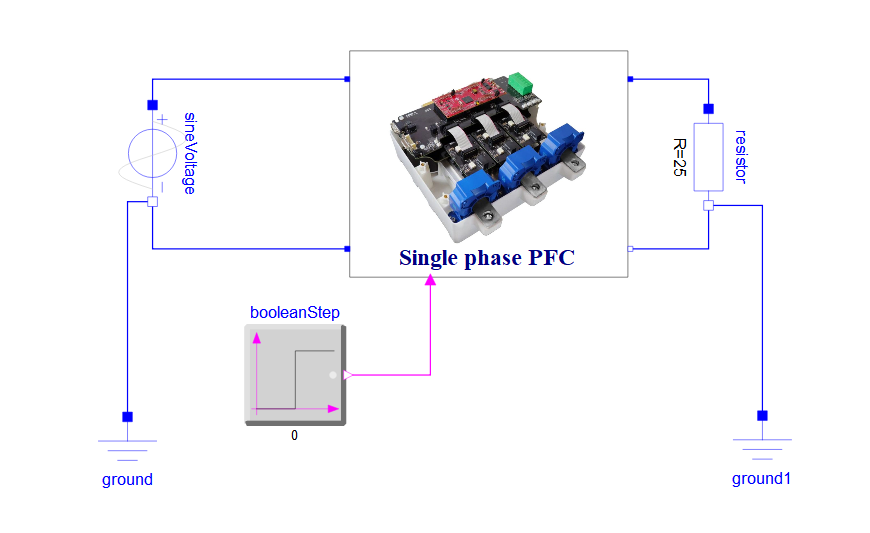

  • 地面端直流电源模型

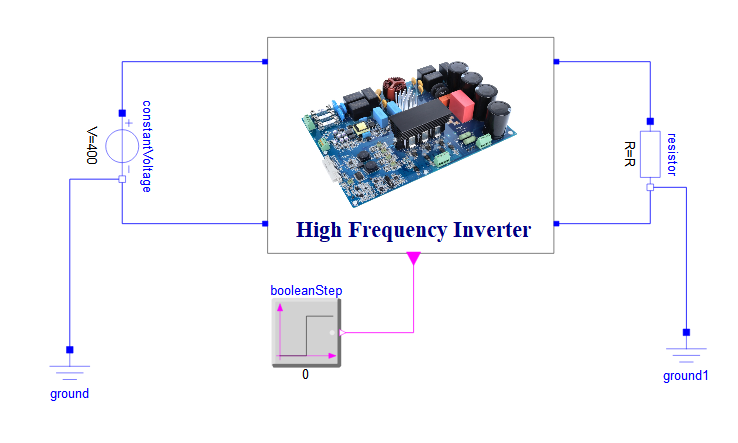

  • 地面端逆变器模型

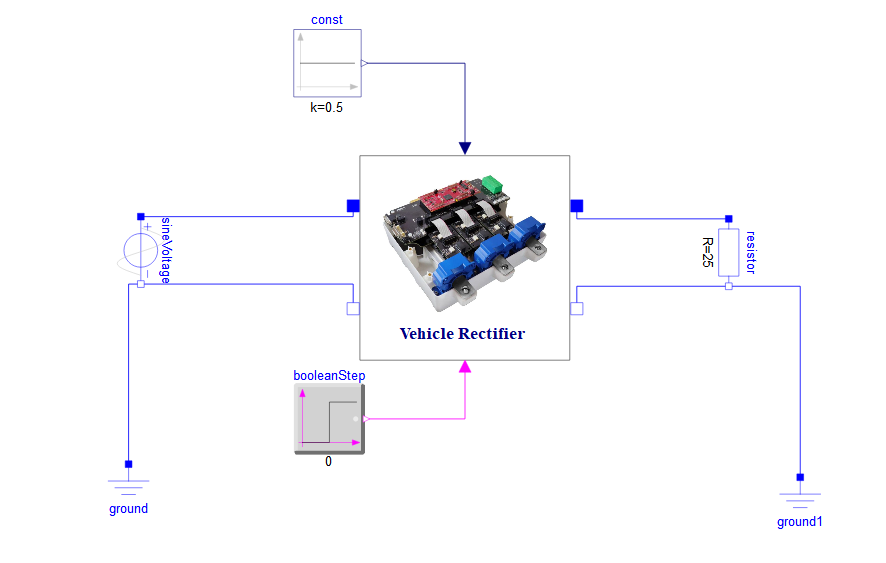

  • 车载端充电机模型

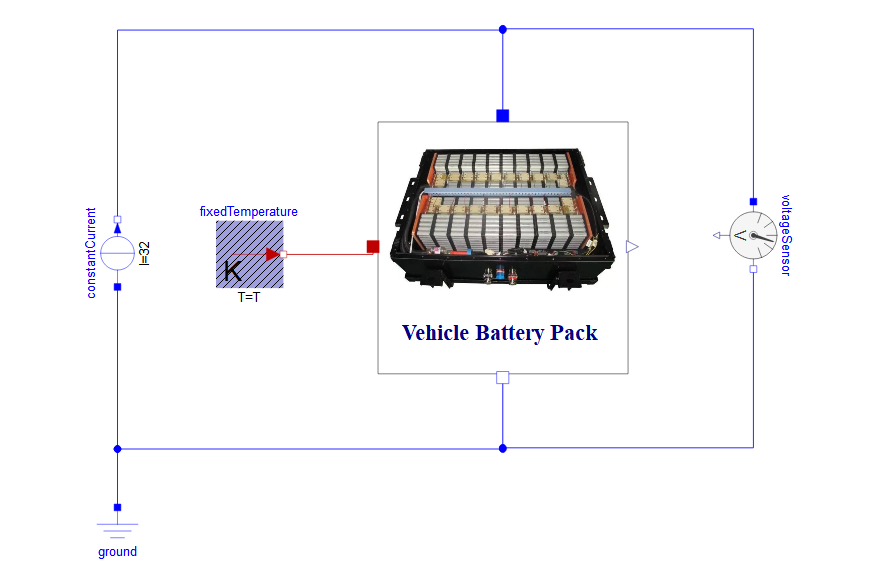

  • 动力电池模型

仿真结果分析

单击仿真后,仿真结果如下所示:

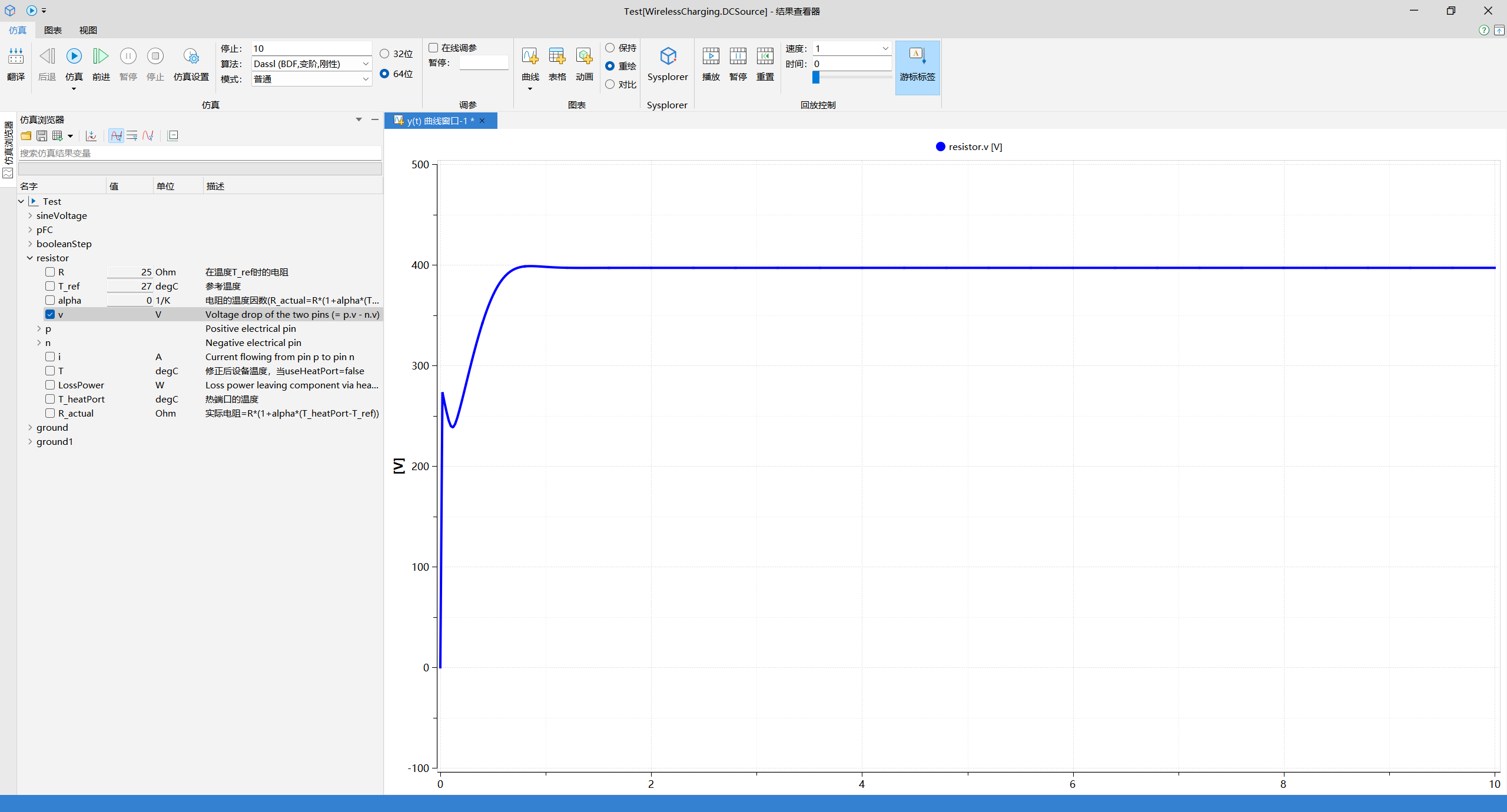

地面端直流电源结果曲线:

模型输入电压为交流 220 V 有效值,输出 400 V 直流电压,运行仿真模型,0.8 s 后输出电压可稳定在直流 400 V。

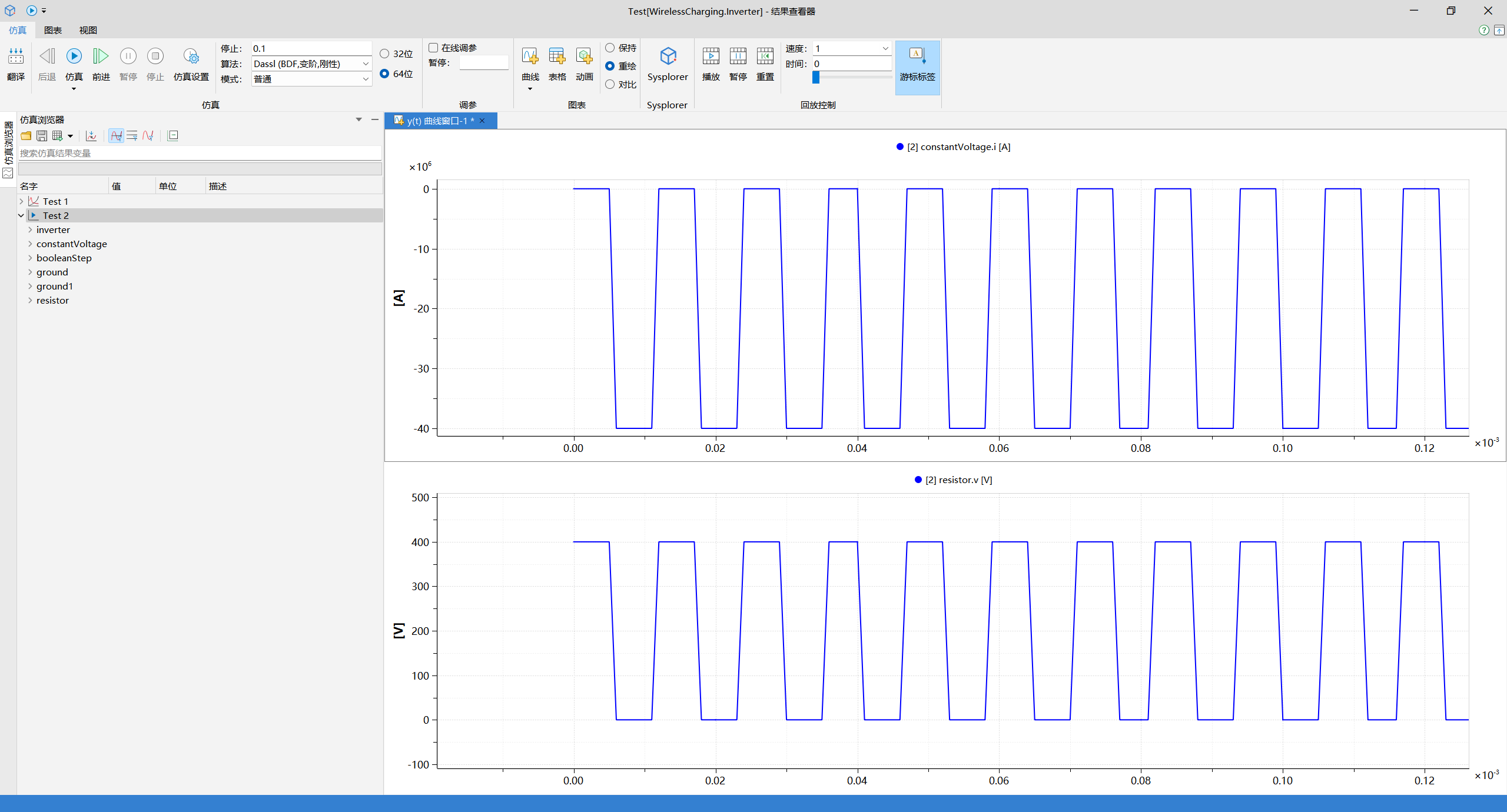

地面端逆变器结果曲线:

从仿真结果可以看出,地面端逆变器可以输出 85.5 khz 的高频交流电。

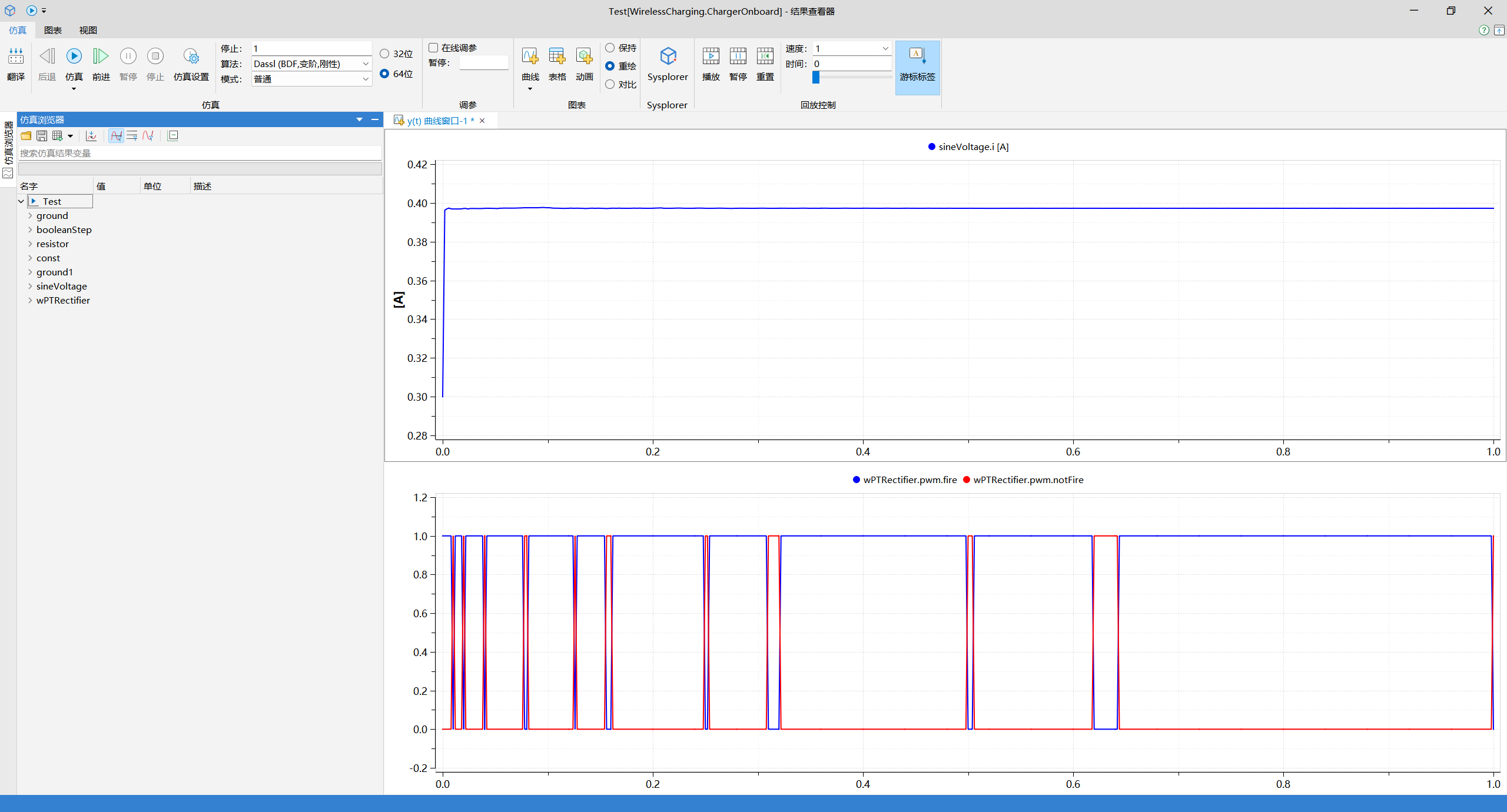

车载端充电机结果曲线:

车载端充电机模型由整流电路模型和 DCDC 模型(Buck 电路)构成,输入电压为 85.5 kHz 高频交流电,输出为匹配电池电压范围的直流电。

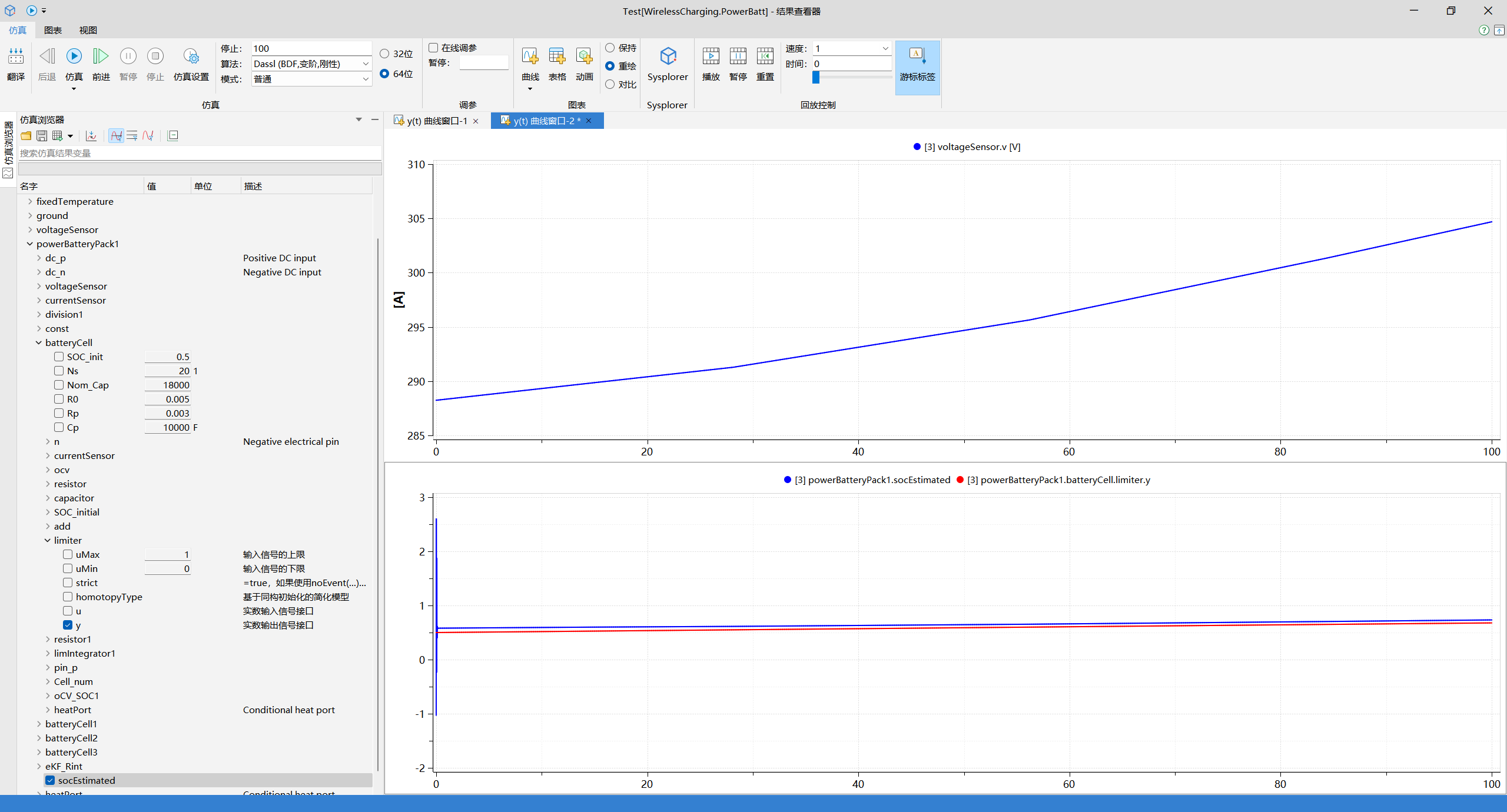

动力电池结果曲线:

该模型可以实现基于 EKF 的精确 SOC 电量估计,实现快速收敛与准确估计。

版本说明

V0.0.1,2025-09-05 15:33

  • 初始版本

使用许可

本模型库版权由微步信息股份有限公司版权所有,未经许可,不得用于商业用途。
