基于工况法的智能电动汽车传动系统匹配仿真

基于工况法的智能电动汽车传动系统匹配仿真
- 简介
- 使用说明

简介

   基于工况法对电动汽车驱动电机和动力电池进行匹配更符合实际。本实例采用电动汽车NEDC循环工况对驱动电机和动力电池参数进行匹配。

使用说明

一、实验目的

利用MWORKS绘制电动汽车NEDC循环工况图
基于工况法匹配驱动电机参数
基于工况法匹配动力电池参数
利用MWORKS仿真电动汽车动力性
利用MWORKS仿真电动汽车循环工况续驶里程

二、仿真数据

基于工况法的纯电动汽车传动系统匹配仿真所需参数见表7-5-1。

表7-5-1基于工况法的纯电动汽车传动系统匹配仿真所需参数

整车质量/kg	滚动阻力系数	空气阻力系数	迎风面积/m?	轮胎滚动半径/m
1300	0.013	0.32	2.1	0.285
旋转质量换算系数	传动系统效率	电池放电效率	传动系统传动比	电池组端电压/V
1.02	0.95	0.95	5.3	320

纯电动汽车设计目标：

最高车速不低于120km/h；工况法续驶里程不低于300km；0-100km/h加速时间不大于20s；40km/h行驶通过的最大爬坡度不低于20%。

三、实验步骤

1.利用MWORKS绘制电动汽车NEDC循环工况图

电动汽车NEDC循环工况由市区循环和市郊循环组成，其中市区循环由四个市区基本循环组成，如图7-5-1所示。

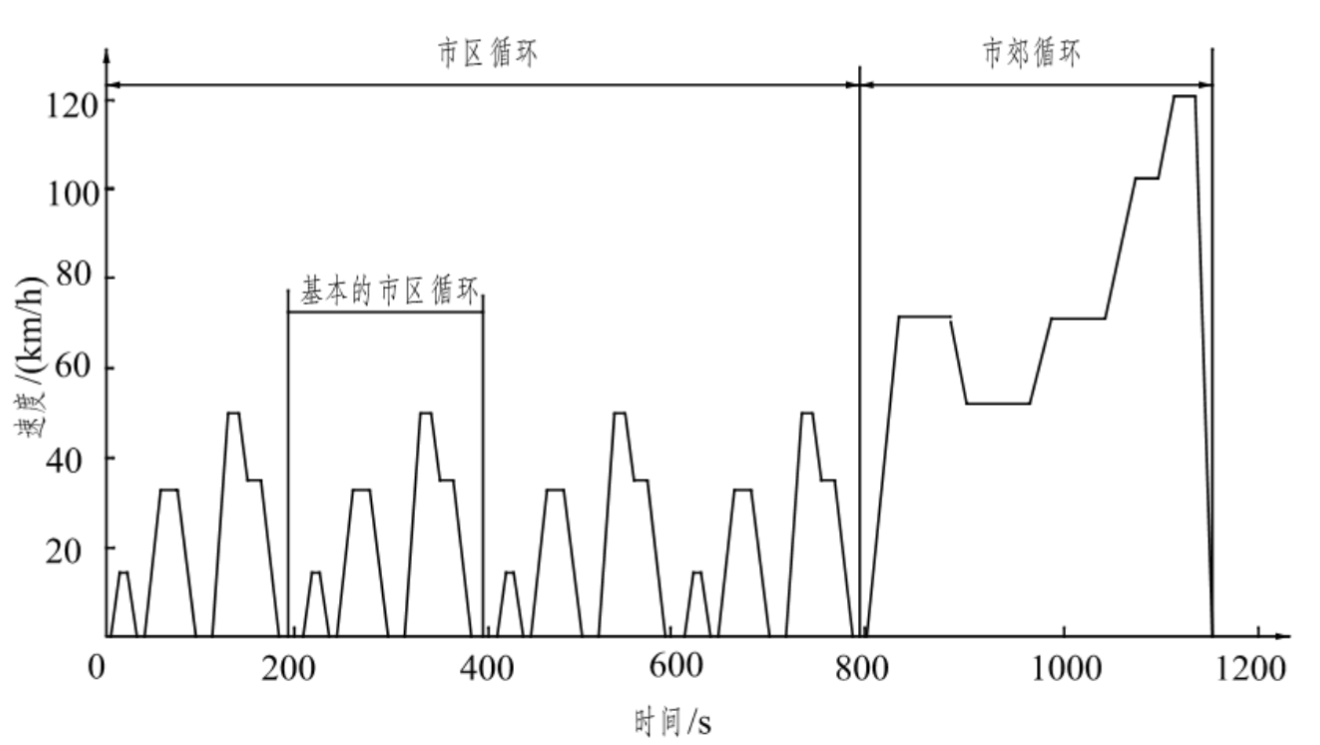

图7-5-1 电动汽车NEDC循环工况图

市区基本循环试验参数见表7-5-2。

表7-5-2市区基本循环试验参数

运转次序	操作状态	工况序号	加速度/ (m/s²)	速度/(km/h)	操作时间/s	工况时间/s	累计时间/s
1	停车	1	0.00	0	11	11	11
2	加速	2	1.04	0→15	4	4	15
3	等速	3	0.00	15	8	8	23
4	减速	4	-0.83	15→0	5	5	28
5	停车	5	0.00	0	21	21	49
6	加速	6	0.69	0→15	6	12	55
7	加速		0.79	15→32	6		61
8	等速	7	0.00	32	24	24	85
9	减速	8	-0.81	32→0	11	11	96
10	停车	9	0.00	0	21	21	117
11	加速	10	0.69	0→15	6	26	123
12	加速		0.51	15→35	11		134
13	加速		0.46	35→50	9		143
14	等速	11	0.00	50	12	12	155
15	减速	12	-0.52	50→35	8	8	163
16	等速	13	0.00	35	15	15	178
17	减速	14	-0.97	35→0	10	10	188
18	停车	15	0.00	0	7	7	195

一个市区基本循环时间是195s，其中：停车60s，占30.77%；加速42s，占21.54%；

等速59s，占30.26%；减速34s，占17.44%。

市郊循环试验参数见表7-5-3。

表7-5-3市郊循环试验参数

运转次序	操作状态	工况序号	加速度/ (m/s²)	速度/ (km/h)	操作时间/S	工况时间/S	累计时间/S
1	停车	1	0.00	0	20	20	20
2	加速	2	0.69	0→15	6	41	26
3	加速		0.51	15→35	11		37
4	加速		0.42	35→50	10		47
5	加速		0.40	50→70	14		61
6	等速	3	0.00	70	50	50	111
7	减速	4	-0.69	70→50	8	8	119
8	等速	5	0.00	50	69	69	188
9	加速	6	0.43	50→70	13	13	201
10	等速	7	0.00	70	50	50	251
11	加速	8	0.24	70→100	35	35	286
12	等速	9	0.00	100	30	30	316
13	加速	10	0.28	100→120	20	20	336
14	等速	11	0.00	120	10	10	346
15	减速	12	-0.69	120→80	16	34	362
16	减速		-1.04	80→50	8		370
17	减速		-1.39	50→0	10		380
18	停车	13	0.00	0	20	20	400

一个市郊循环时间是400s，其中停车40s，占10%；加速109s，占27.25%；等速209s，52.25%；减速42s，占10.50%。

根据表11-2和表11-3，编写绘制电动汽车NEDC循环工况图的MWORKS程序如下。

axis([ 0 1200 0 120])#定义坐标轴范围

t=[11,15,23,28,49,55,61,85,96,117,123,134,143,155,163,178,188,195]#设置市区第1个循环时间

u=[0,15,15,0,0,15,32,32,0,0,15,35,50,50,35,35,0,0]#设置市区第1个循环速度

plot(t,u)#绘制市区第1个循环工况图

hold(true)#保存图形

t=[206,210,218,223,244,250,256,280,291,312,318,329,338,350,358,373,383,390]#设置市区第2个循环时间

u=[0,15,15,0,0,15,32,32,0,0,15,35,50,50,35,35,0,0]#设置市区第2个循环速度

plot(t,u)#绘制市区第2个循环工况图

hold(true)#保存图形

t=[401,405,413,418,439,445,451,475,486,507,513,524,533,545,553,568,578,585]#设置市区第3个循环时间

u=[0,15,15,0,0,15,32,32,0,0,15,35,50,50,35,35,0,0]#设置市区第3个循环速度

plot(t,u)#绘制市区第3个循环工况图

hold(true)#保存图形

t=[596,600,608,613,634,640,646,670,681,702,708,719,728,740,748,763,773,780]#设置市区第4个循环时间

u=[0,15,15,0,0,15,32,32,0,0,15,35,50,50,35,35,0,0]#设置市区第4个循环速度

plot(t,u)#绘制市区第4个循环工况图

hold(true)#保存图形

t=[800,806,817,827,841,891,899,968,981,1031,1066,1096,1116,1126,1142,1150,1160,1180]#设置市郊循环时间

u=[0,15,35,50,70,70,50,50,70,70,100,100,120,120,80,50,0,0]#设置市郊循环速度

plot(t,u)#绘制市郊循环工况图

hold(true)#保存图形

xlabel("时间/s")#x轴标注

ylabel("速度/(km/h)")#y轴标注

在MWORKS编辑器中输入这些程序，点击运行按钮，即可得到电动汽车NEDC循环工况图，如图7-5-2所示。

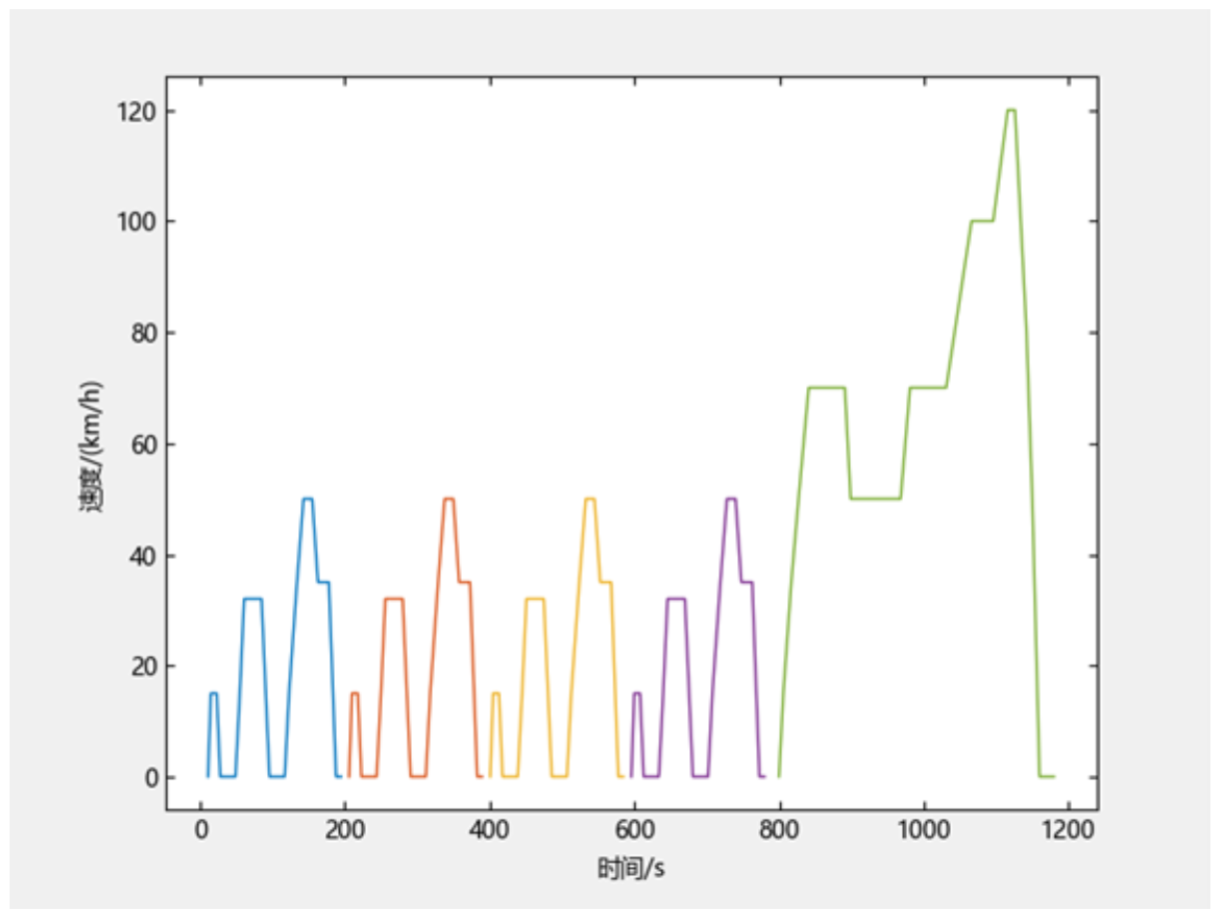

图7-5-2 电动汽车NEDC循环工况图

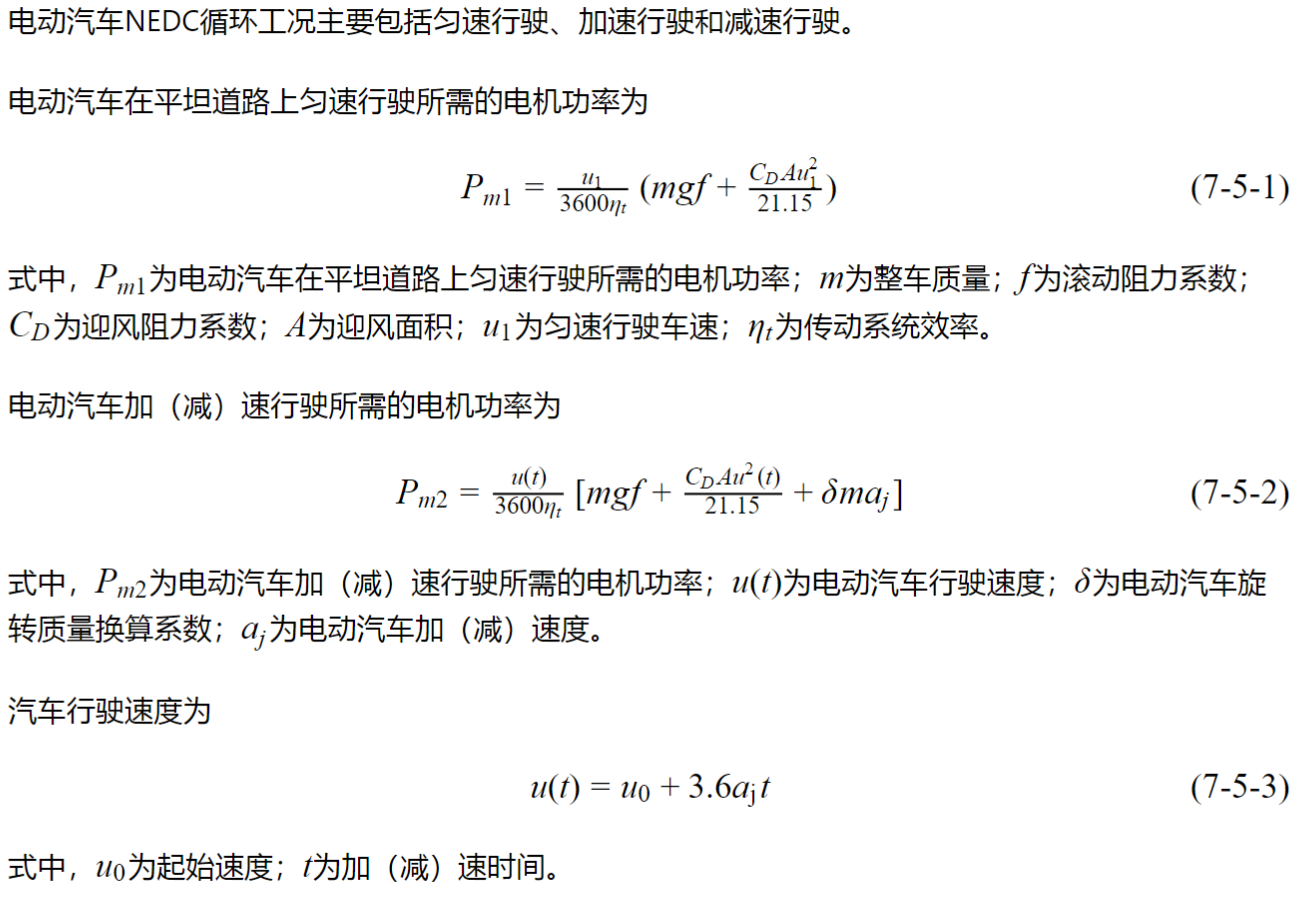

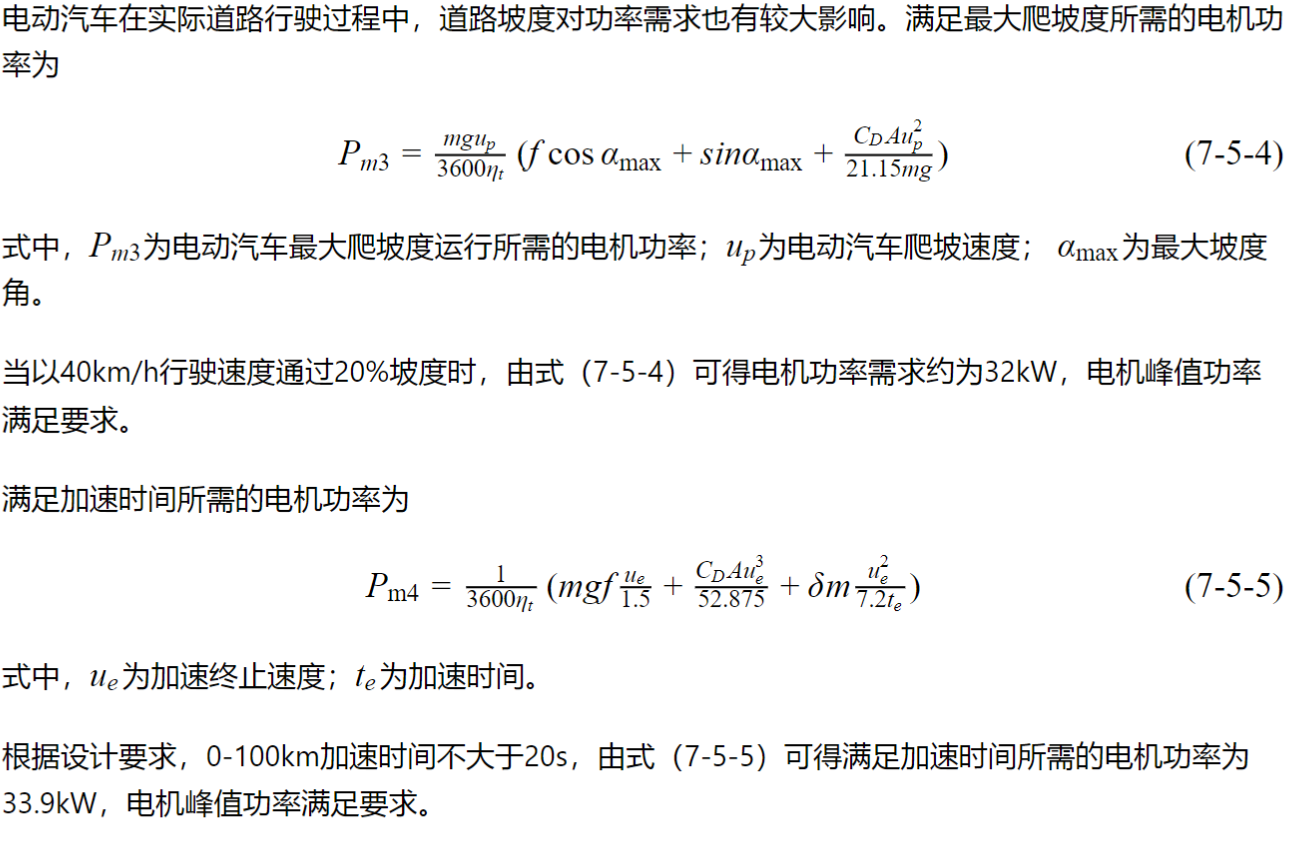

2.基于工况法匹配驱动电机参数

市区基本循环试验参数及功率需求见表7-5-4。

表7-5-4市区基本循环试验参数及功率需求

运转次序	操作状态	加速度/（m/s²）	速度/(km/h)	操作时间/s	功率需求/kW
1	停车	0.00	0	11	0
2	加速	1.04	0→15	4	6.8062
3	等速	0.00	15	8	0.7578
4	减速	-0.83	15→0	5	-4.0693
5	停车	0.00	0	21	0
6	加速	0.69	0→45	6	4.7707
7	加速	0.79	15→32	6	11.6556
8	等速	0.00	32	24	1.8541
9	减速	-0.81	32→0	11	-8.1956
10	停车	0.00	0	21	0
11	加速	0.69	0→15	6	4.7707
12	加速	0.51	15→35	11	9.0141
13	加速	0.46	35→50	9	12.5002
14	等速	0.00	50	12	3.5826
15	减速	-0.52	50→35	8	-6.4981
16	等速	0.00	35	15	2.0933
17	减速	-0.97	35→0	10	-11.0698
18	停车	0.00	0	7	0

市郊循环试验参数及功率需求见表7-5-5。

表7-5-5市郊循环试验参数及功率需求

运转次序	操作状态	加速度/(m/s²)	速度/(km/h)	操作时间/s	功率需求/kW
1	停车	0.00	0	20	0
2	加速	0.69	0→15	6	4.7707
3	加速	0.51	15→35	11	9.0141
4	加速	0.42	35→50	10	11.7247
5	加速	0.40	50→70	14	17.4326
6	等速	0.00	70	50	6.5765
7	减速	-0.69	70→50	8	-12.1504
8	等速	0.00	50	69	3.5826
9	加速	0.43	50→70	13	18.2468
10	等速	0.00	70	50	6.5765
11	加速,	0.24	70→100	35	23.4383
12	等速	0.00	100	30	14.1331
13	加速	0.28	100→120	20	34.8923
14	等速	0.00	120	10	21.8650
15	减速	-0.69	120→80	16	-10.2382
16	减速	-1.04	80→50	8	-23.6274
17	减速	-1.39	50→0	10	-23.3639
18	停车	0.00	0	20	0

根据表7-5-4和表7-5-5,编写电动汽车NEDC循环工况需求功率的MWORKS程序如下。

axis([0 1200 -40 40])#定义坐标轴范围

x1=[0 1200];#设置x1坐标值

y1=[0 0];#设置y1坐标值

plot(x1,y1)#绘制x1和y1直线

hold(true)#设置市区第3个循环时间

t=[11,15,23,28,49,55,61,85,96,117,123,134,143,155,163,178,188,195];#设置市区第1个循环时间

w=[0,6.8062,0.7578,-4.0693,0,4.7707,11.6556,1.8541,-8.1956,0,4.7707,9.0141,12.5002,3.5826,-6.4981,2.0933,-11.0698,0];#设置市区第1个循环功率

plot(t,w)#绘制市区第1个循环工况功率需求图

hold(true)#设置市区第3个循环时间

t=[206,210,218,223,244,250,256,280,291,312,318,329,338,350,358,373,383,390];#设置市区第2个循环时间

w=[0,6.8062,0.7578,-4.0693,0,4.7707,11.6556,1.8541,-8.1956,0,4.7707,9.0141,12.5002,3.5826,-6.4981,2.0933,-11.0698,0];#设置市区第2个循环功率

plot(t,w)#绘制市区第2个循环工况功率需求图

#保存图形
hold(true)#设置市区第3个循环时间

t=[401,405,413,418,439,445,451,475,486,507,513,524,533,545,553,568,578,585];#设置市区第3个循环功率

w=[0,6.8062,0.7578,-4.0693,0,4.7707,11.6556,1.8541,-8.1956,0,4.7707,9.0141,12.5002,3.5826,-6.4981,2.0933,-11.0698,0];#绘制市区第3个循环工况功率需求图

plot(t,w)#保存图形

hold(true)#设置市区第4个循环时间

t=[596,600,608,613,634,640,646,670,681,702,708,719,728,740,748,763,773,780];#设置市区第4个循环功率

w=[0,6.8062,0.7578,-4.0693,0,4.7707,11.6556,1.8541,-8.1956,0,4.7707,9.0141,12.5002,3.5826,-6.4981,2.0933,-11.0698,0];#绘制市区第4个循环工况功率

plot(t,w)#需求图

hold(true)#保存图形

t=[800,806,817,827,841,891,899,968,981,1031,1066,1096,1116,1126,1142,1150,1160,1180];#设置市郊循环时间

w=[0,4.7707,9.0141,11.7247,17.4326,6.5765,-12.1504,3.5826,18.2468,6.5765,23.4383,14.1331,34.8923,21.865,-10.2382,-23.6274,-23.3639,0];#设置市郊循环功率

plot(t,w)#绘制市郊循环工况功率需求图

hold(true)#保存图形

xlabel("时间/s")#x轴标注

ylabel("功率/kW")#y轴标注

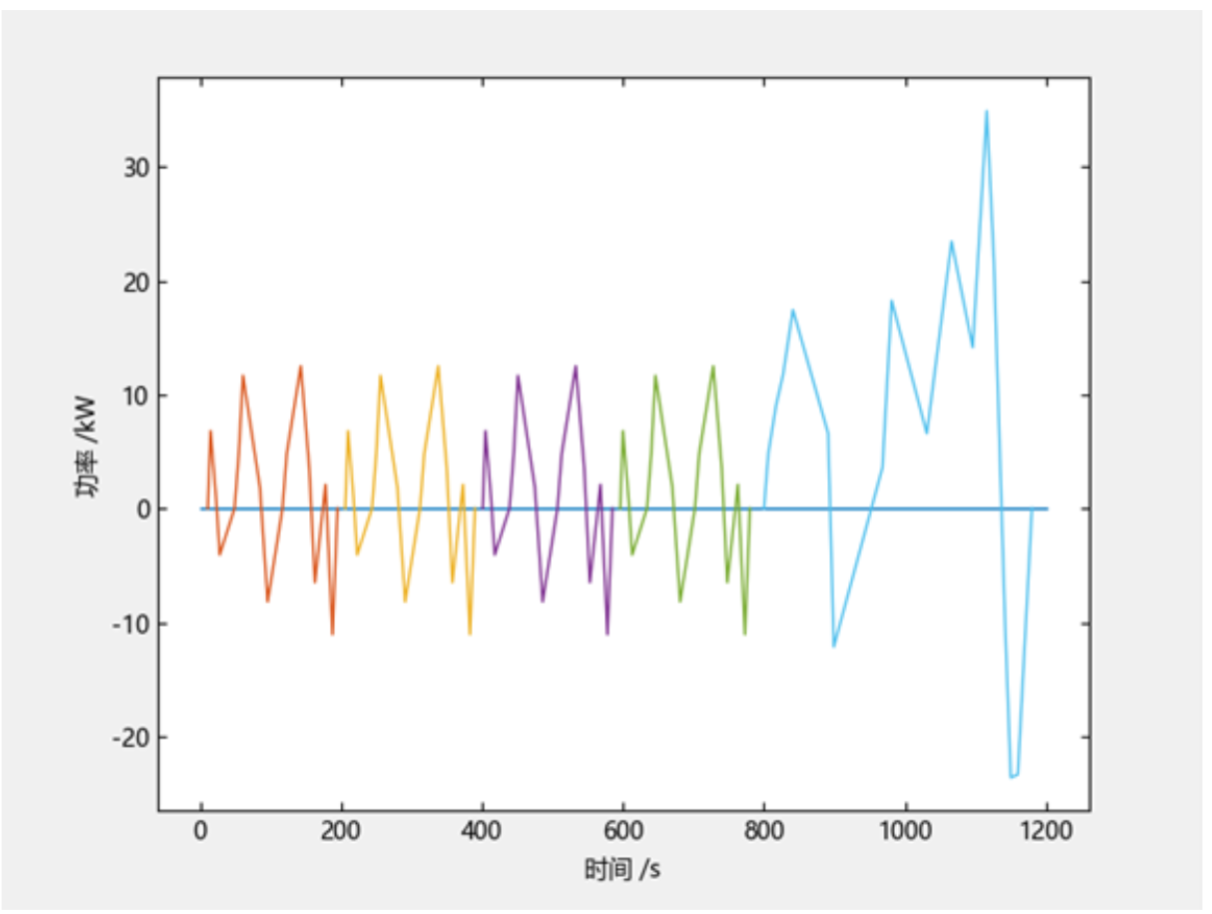

在MWORKS编辑器中输入这些程序，点击运行按钮，即可得到电动汽车NEDC循环工况功率需求图，如图7-5-3所示。

图7-5-3 电动汽车NEDC循环工况功率需求图

可以看出，电动汽车NEDC循环工况下，在100-120km/h加速末时刻，电动汽车所需功率达到最大值，为3
4.8923kW,可初步选择电机的峰值功率为35kW。

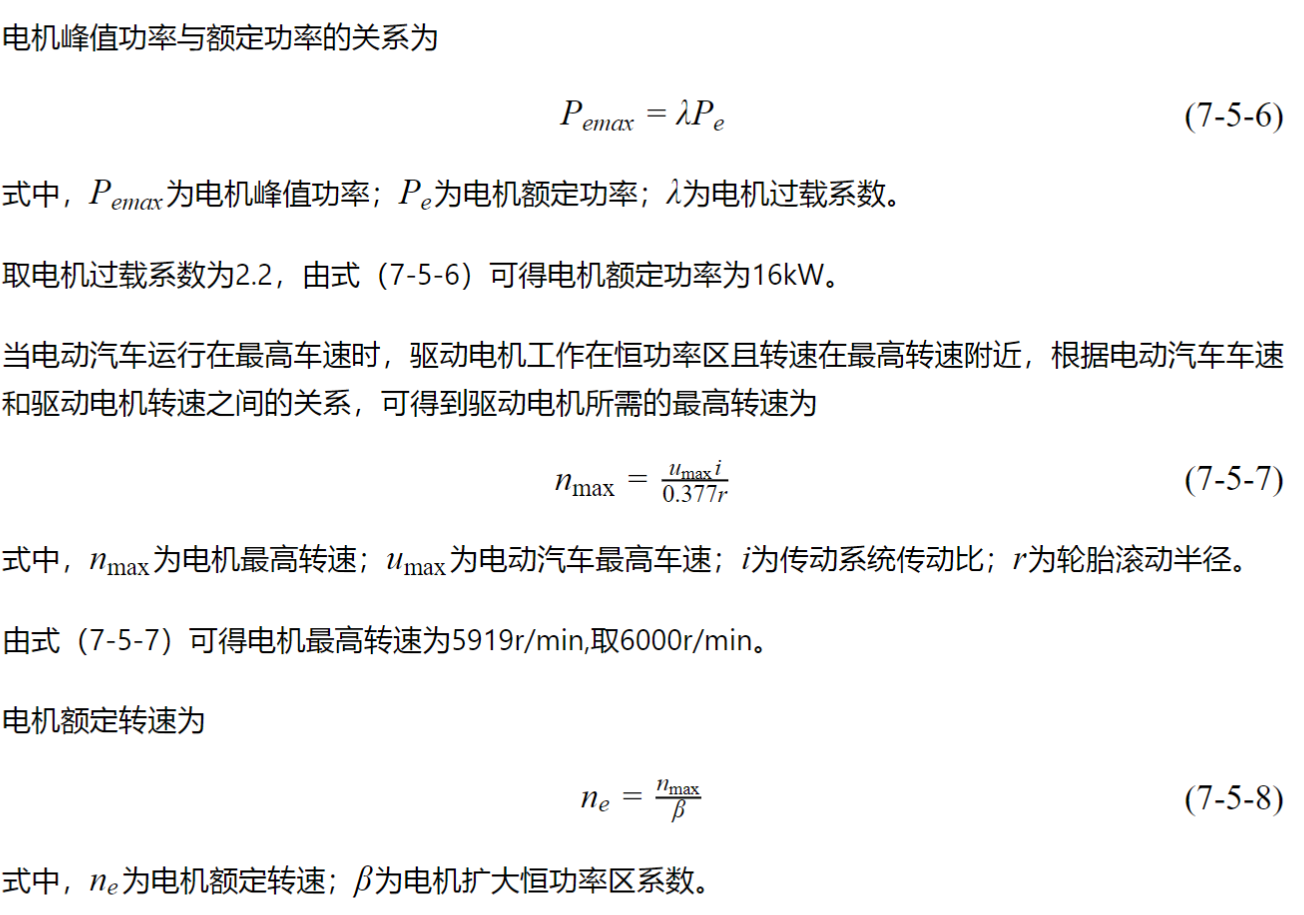

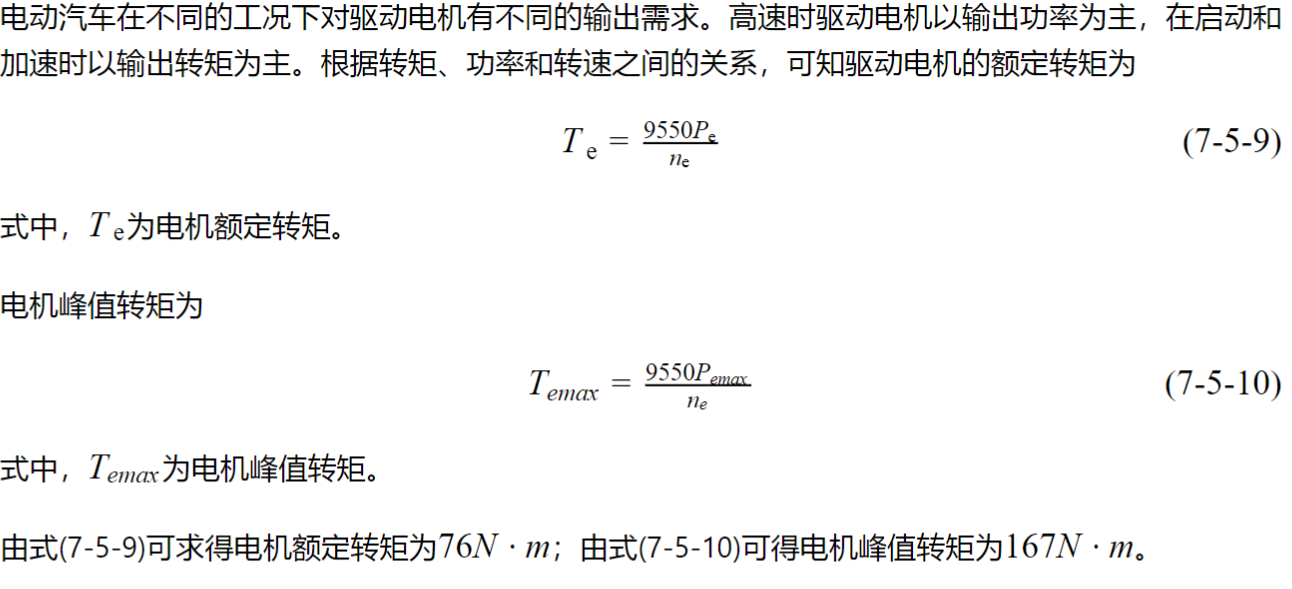

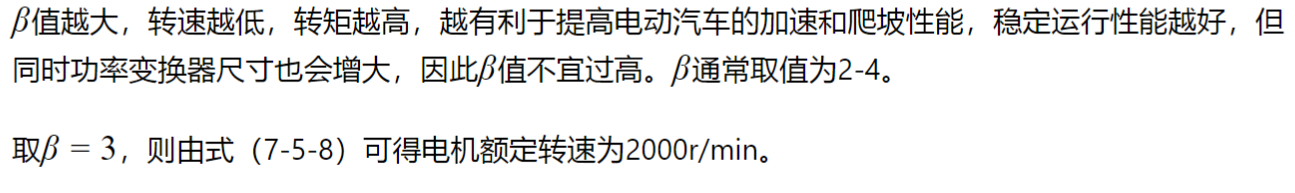

综上所述，驱动电机匹配参数见表7-5-6。

表7-5-6驱动电机匹配参数

参数名称	参数值
额定功率/kW	16
峰值功率/kW	35
额定转矩/ N•m	76
峰值转矩/ N•m	167
额定转速/(r/min)	2000
最高转速/(r/min)	6000

3.基于工况法匹配动力电池参数

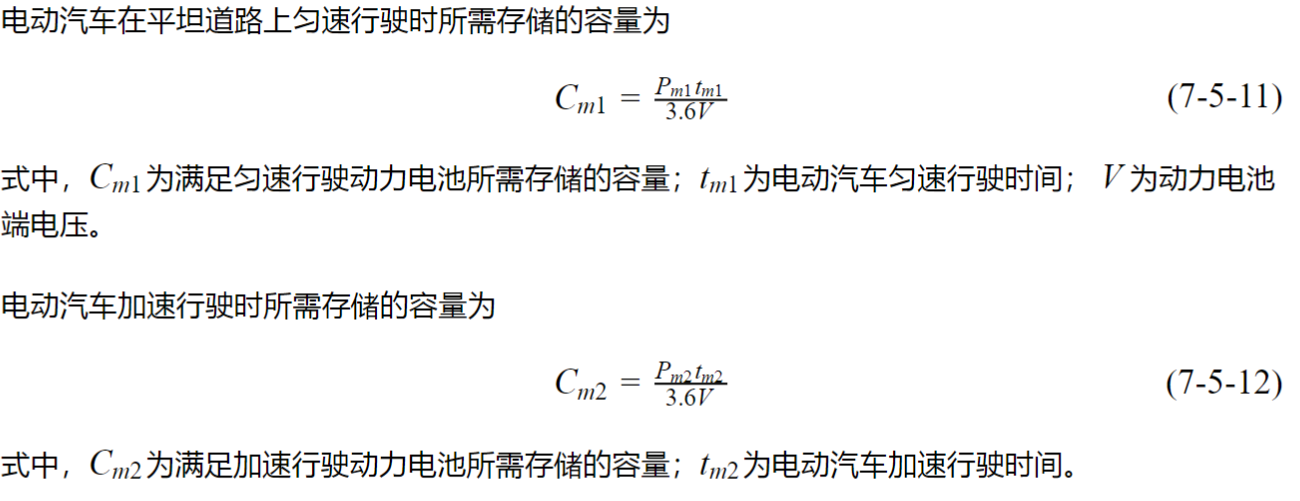

市区基本循环试验参数及容量需求见表7-5-7。

表7-5-7市区基本循环试验参数及容量需求

运转次序	操作状态	加速度/(m/s²)	速度/(km/h)	操作时间/s	容量需求/A·h
1	停车	0.00	0	11	0
2	加速	1.04	0→15	4	0.0236
3	等速	0.00	15	8	0.0072
4	减速	-0.83	15→0	5	-0.0177
5	停车	0.00	0	21	0
6	加速	0.69	0→15	6	0.0248
7	加速	0.79	15→32	6	0.0607
8	等速	0.00	32	24	0.0386
9	减速	-0.81	32→0	11	-0.0783
10	停车	0.00	0	21	0

运转次序	操作状态	加速度/(m/s²)	速度/(km/h)	操作时间/s	容量需求/A·h
11	加速	0.69	0→15	6	0.0248
12	加速	0.51	15→35	11	0.0861
13	加速	0.46	35→50	9	0.0977
14	等速	0.00	50	12	0.0373
15	减速	-0.52	50→35	8	-0.0451
16	等速	0.00	35	15	0.0273
17	减速	-0.97	35→0	10	-0.0961
18	停车	0.00	0	7	0

根据表7-5-7中的容量需求，可得在一个市区基本循环中，为维护电动汽车匀速行驶和加速行驶，动力电池需要输出0.4281A・h的容量；电动汽车制动时，制动产生的能量中可供动力电池使用的容量为0.2372A・h。假设制动能量回收率为20%，则电动汽车完成一个标准市区循环运行，动力电池必须提供0.3807A・h的容量。电动汽车完成四个标准市区基本循环运行，动力电池必须提供1.5228A・h的容量。

市郊循环试验参数及容量需求见表7-5-8。

表7-5-8市郊循环试验参数及容量需求

运转次序	操作状态	加速度/(m/s²)	速度/(km/h)	操作时间/s	容量需求/A·h
1	停车	0.00	0	20	0
2	加速	0.69	0→15	6	0.0248
3	加速	0.51	15→35	11	0.0861
4	加速	0.42	35→50	10	0.1018
5	加速	0.40	50→70	14	0.2119
6	等速	0.00	70	50	0.2854
7	减速	-0.69	70→50	8	-0.0844
8	等速	0.00	50	69	0.2146
9	加速	0.43	50→70	13	0.2059
10	等速	0.00	70	50	0.2854
11	加速	0.24	70→100	35	0.7121
12	等速	0.00	100	30	0.3680
13	加速	0.28	100→120	20	0.6058
14	等速	0.00	120	10	0.1898
15	减速	-0.69	120→80	16	-0.1422
16	减速	-1.04	80→50	8	-0.1641
17	减速	-1.39	50→0	10	-0.2028
18	停车	0.00	0	20	0

根据表7-5-8中的容量需求，可得在市郊工况循环中，为维护电动汽车匀速行驶和加速行驶，动力电池需要输出3.2916A・h的容量；电动汽车制动时，制动产生的能量中可供动力电池使用的容量为0.5935A・h。假设制动能量回收率为20%，则电动汽车完成市郊循环运行，动力电池必须提供3.1729A・h的容量。

电动汽车完成NEDC循环运行，动力电池必须提供4.6957A・h的容量。

电动汽车一个NEDC循环的行驶距离为11.022km，假设要求电动汽车循环工况续驶里程为300km，则动力电池至少需要配置128A・h的容量。

实际电动汽车动力电池匹配时，还要考虑传动系统效率、电机效率、电池放电效率、电池放电深度等。

根据表7-5-7和表7-5-8，编写电动汽车NEDC循环工况电池需求容量的MWORKS程序如下。

axis([0 1200 -0.4 1])#定义坐标轴范围

x1=[0,1200]#设置x1坐标值

y1=[0,0]#设置y1坐标值

plot(x1,y1)#绘制x1和y1直线

hold(true)#保存图形

t=[11,15,23,28,49,55,61,85,96,117,123,134,143,155,163,178,188,195]#设置市区第1个循环时间

c=[0,0.0236,0.0072,-0.0117,0,0.0248,0.0607,0.0386,-0.0783,0,0.0248,0.0861,0.0977,0.0373,-0.0451,0.0273,-0.0961,0]#设置市区第1个循环容量

plot(t,c)#绘制市区第1个循环工况容量需求图

hold(true)#保存图形

t=[206,210,218,223,244,250,256,280,291,312,318,329,338,350,358,373,383,390]#设置市区第2个循环时间

c=[0,0.0236,0.0072,-0.0117,0,0.0248,0.0607,0.0386,-0.0783,0,0.0248,0.0861,0.0977,0.0373,-0.0451,0.0273,-0.0961,0]#设置市区第2个循环容量

plot(t,c)#绘制市区第2个循环工况容量需求图

hold(true)#保存图形

t=[401,405,413,418,439,445,451,475,486,507,513,524,533,545,553,568,578,585]#设置市区第3个循环时间

c=[0,0.0236,0.0072,-0.0117,0,0.0248,0.0607,0.0386,-0.0783,0,0.0248,0.0861,0.0977,0.0373,-0.0451,0.0273,-0.0961,0]#设置市区第3个循环容量

plot(t,c)#绘制市区第3个循环工况容量需求图

hold(true)#保存图形

t=[596,600,608,613,634,640,646,670,681,702,708,719,728,740,748,763,773,780]#设置市区第4个循环时间

c=[0,0.0236,0.0072,-0.0117,0,0.0248,0.0607,0.0386,-0.0783,0,0.0248,0.0861,0.0977,0.0373,-0.0451,0.0273,-0.0961,0]#设置市区第4个循环容量

plot(t,c)#绘制市区第4个循环工况容量需求图

hold(true)#保存图形

t=[800,806,817,827,841,891,899,968,981,1031,1066,1096,1116,1126,1142,1150,1160,1180]#设置市郊循环时间

c=[0,0.0248,0.0861,0.1018,0.2119,0.2854,-0.0844,0.2146,0.2509,0.2854,0.7121,0.368,0.6058,0.1898,-0.1422,-0.1641,-0.2028,0]#设置市郊循环容量

plot(t,c)#绘制市郊循环工况容量需求图

hold(true)#保存图形

xlabel("时间/s")#x轴标注

ylabel("容量/A.h")#y轴标注

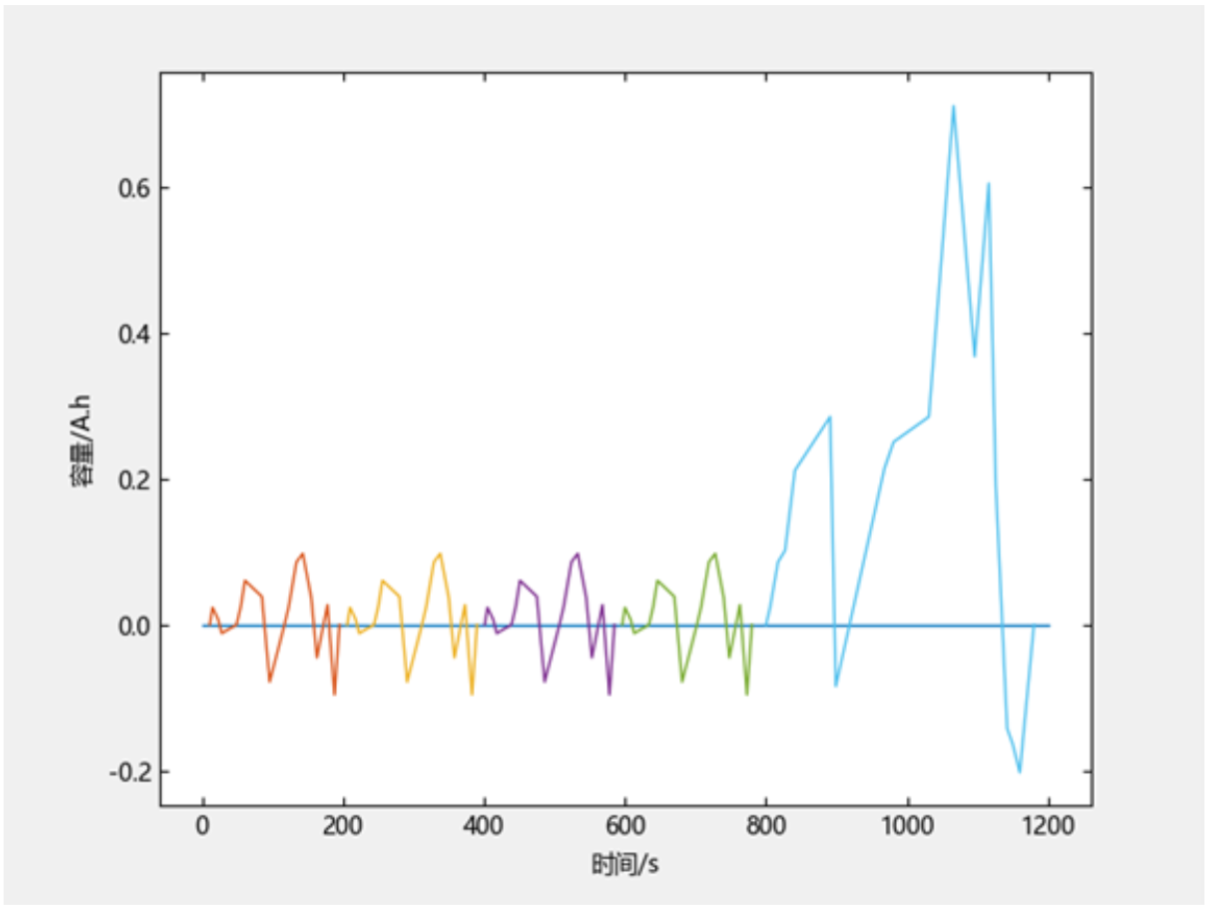

在MWORKS编辑器中输入这些程序，点击运行按钮，即可得到电动汽车NEDC循环工况容量需求图，如图7-5-4所示。

图7-5-4 电动汽车NEDC循环工况容量需求图

4.利用MWORKS仿真电动汽车动力性

根据电动汽车动力性数学模型，编写绘制电动汽车动力性仿真曲线的MWORKS程序如下。

m=1300;f=0.013;C=0.32;A=2.1;R=0.285;g=9.8;q=1.02;p=0.95;it=5.3;#汽车参数赋值

P=35;T=167;#电机峰值功率和峰值转矩赋值

Pr=16;Tr=76;#电机额定功率和额定转矩赋值

nn=2000#额定转速赋值

aa=0#设置坡度角为0°

Ff=m*g*f*cos(aa)#计算滚动阻力

Fj=m*g*sin(aa)#计算坡度阻力

v=zeros(1901)#变量初始化

n=zeros(1901)#变量初始化

Ft=zeros(1901)#变量初始化

Fw=zeros(1901)#变量初始化

F=zeros(1901)#变量初始化

a=zeros(1901)#变量初始化

ang=zeros(1901)#变量初始化

vmax=0.0#变量初始化

for i=1:1901#速度循环开始

v[i]=0.1*i-0.1#设置速度范围为0~190km/h

n[i]=it*v[i]/R/0.377#计算电机转速

if n[i]<nn#如果电机转速小于基速

Ft[i]=T*it*p/R#驱动力计算

else#否则

Ft[i]=(P*9550/n[i])*it*p/R#驱动力计算

end#结束

Fw[i]=C*A*(v[i].^2)/21.15#空气阻力计算

F[i]=Fw[i]+Ff+Fj#行驶阻力计算

if abs(Ft[i]-F[i])<1#驱动力判断

global vmax=v[i]#求最高车速

end#结束

a[i]=(Ft[i]-F[i])/q/m#求最大加速度

ang[i]=tan(asin((Ft[i]-Fw[i]-Ff)/m/g))*100#求最大坡度角

end#循环结束

va=zeros(1902)#变量初始化

na=zeros(1901)#变量初始化

Fta=zeros(1901)#变量初始化变量初始化

Fwa=zeros(1901)#变量初始化

Fa=zeros(1901)#变量初始化

acc=zeros(1901)#变量初始化

ta=0.0#变量初始化

va[1]=0#变量初始化

for j=1:1901#时间循环开始

na[j]=it*va[j]/R/0.377#计算当前速度下的电机转速

if na[j]<nn#如果电机转速小于基速

Fta[j]=T*it*p/R#计算驱动力

else#否则

Fta[j]=(P*9550/na[j])*it*p/R#计算驱动力

end#结束

Fwa[j]=C*A*(va[j].^2)/21.15#计算空气阻力

Fa[j]=Fwa[j]+Ff+Fj#计算行驶阻力

acc[j]=(Fta[j]-Fa[j])/m/q#计算当前车速下的加速度

va[j+1]=va[j]+acc[j]*0.1*3.6#求下一循环时刻的速度

if abs(va[j]-100)<0.5#判断求百公里加速时间

global ta=(j-1)*0.1#计算百公里加速时间

end#判断结束

end#时间循环结束

figure(1)#设置图形窗口1

plot(v,Ft,v,F)#绘制驱动力-行驶阻力平衡图

grid("on")#设置网格背景

xlabel("速度/(km/h)")#x轴标注

ylabel("驱动力-行驶阻力/N")#y轴标注

@printf("最高车速vmax=%.2fkm/hn",vmax);#命令行窗口输出最高车速

figure(2)#设置图形窗口2

plot(v,a)#绘制加速度速度曲线

axis([0,180,0,3])#设置横、纵坐标范围

grid("on")#设置网格背景

xlabel("速度/(km/h)")#x轴标注

ylabel("加速度/(m/s^2)")#y轴标注

figure(3)#设置图形窗☐3

t=0:1901#设置时间

plot(t*0.1,va)#绘制速度加速时间曲线

grid("on")#设置网格背景

xlabel("加速时间/s")#x轴标注

ylabel("速度/(km/h)")#y轴标注

@printf("百公里加速时间t=%.2fsn",ta);#命令行窗口输出百公里加速时间

figure(4)#设置图形窗☐4

plot(v,ang)#绘制爬坡度速度曲线

axis([0,180,0,35])#设置横、纵坐标范围

grid("on")#设置网格背景

xlabel("速度/(km/h)")#x轴标注

ylabel("爬坡度/%")#y轴标注

在MWORKS编辑器中输入这些程序，点击运行按钮，就会得到电动汽车驱动力-行驶阻力平衡图（图7-5-5）、电动汽车加速度-速度曲线（图7-5-6）、电动汽车速度-加速时间曲线（图7-5-7）、电动汽车爬坡度-速度曲线（图7-5-8）。最高车速为144km/h；百公里加速时间为22.5s；最大爬坡度大于20%，满足设计要求。

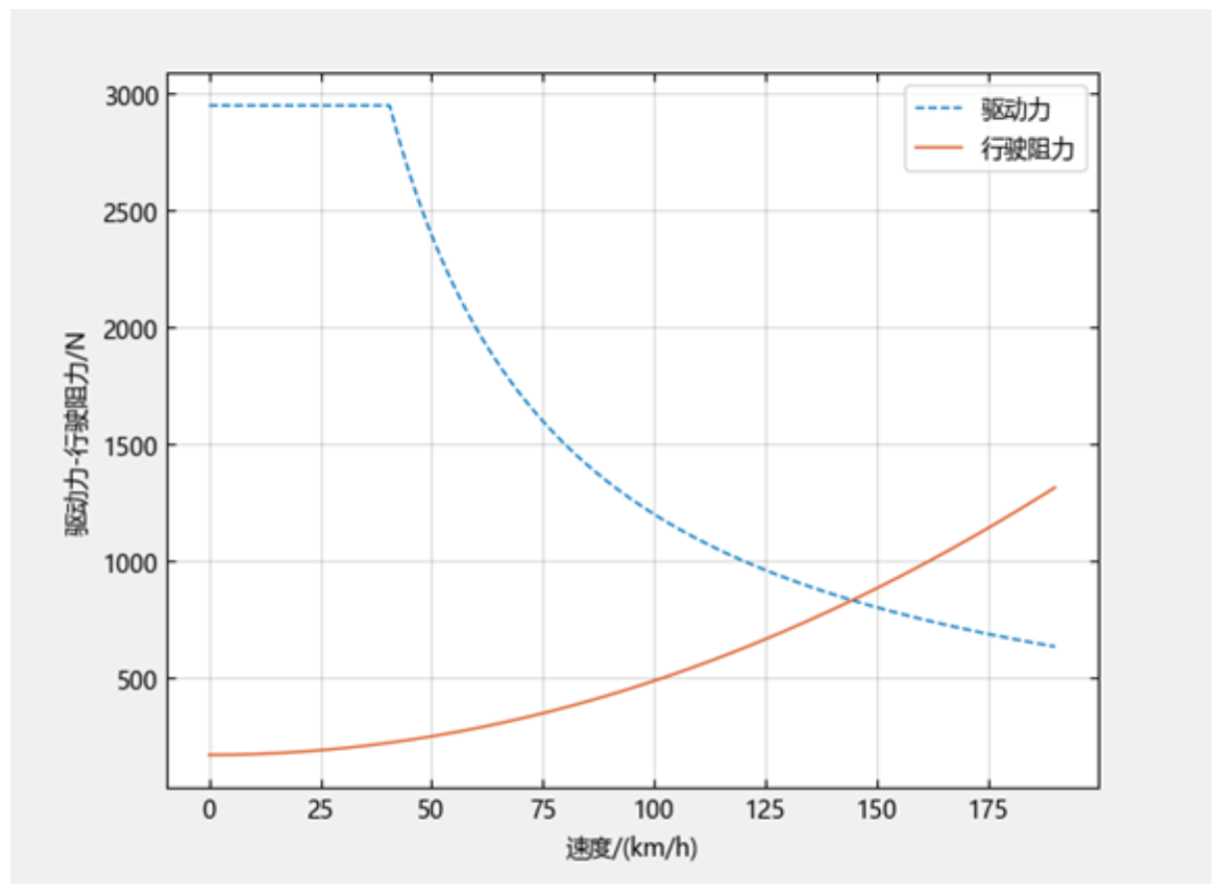

图7-5-5 电动汽车驱动力-行驶阻力平衡图

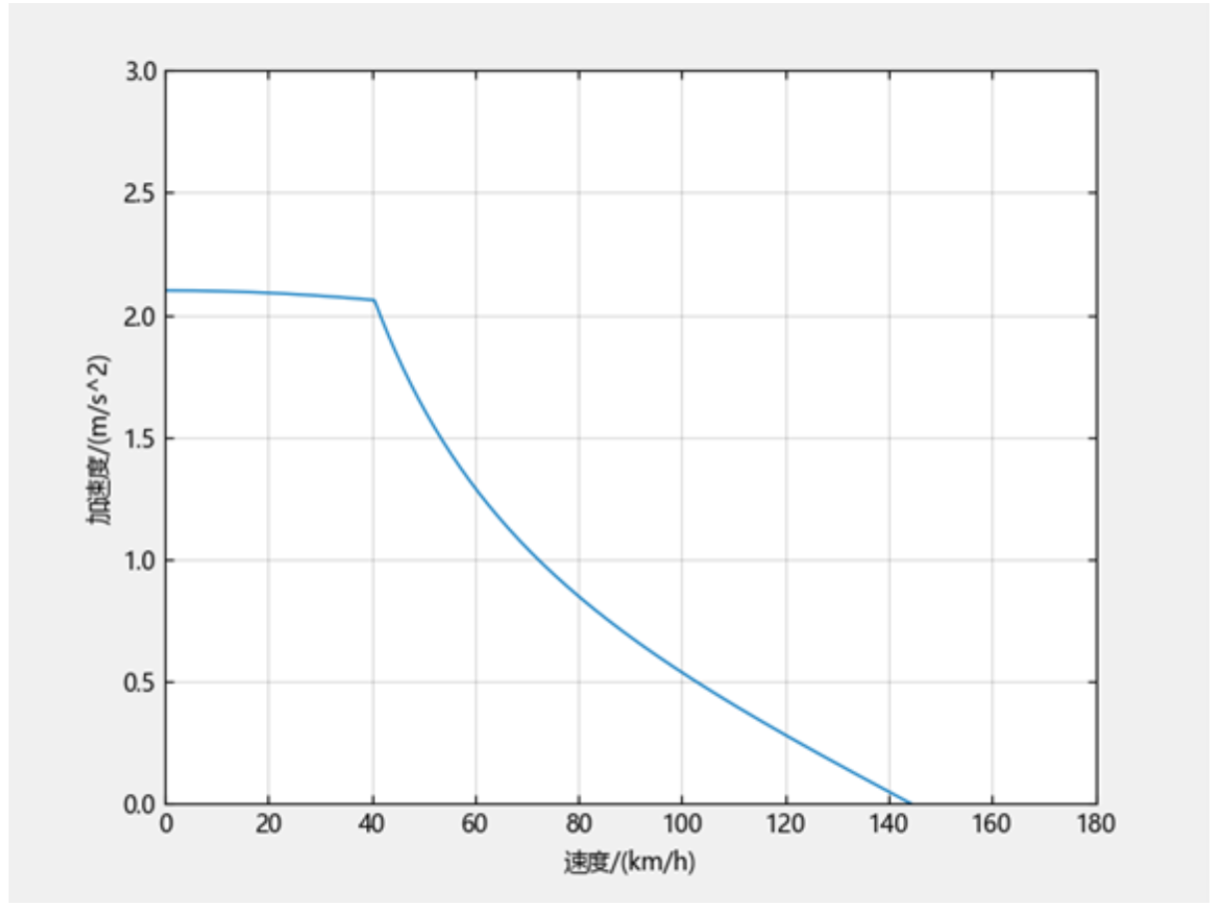

图7-5-6 电动汽车加速度-速度曲线

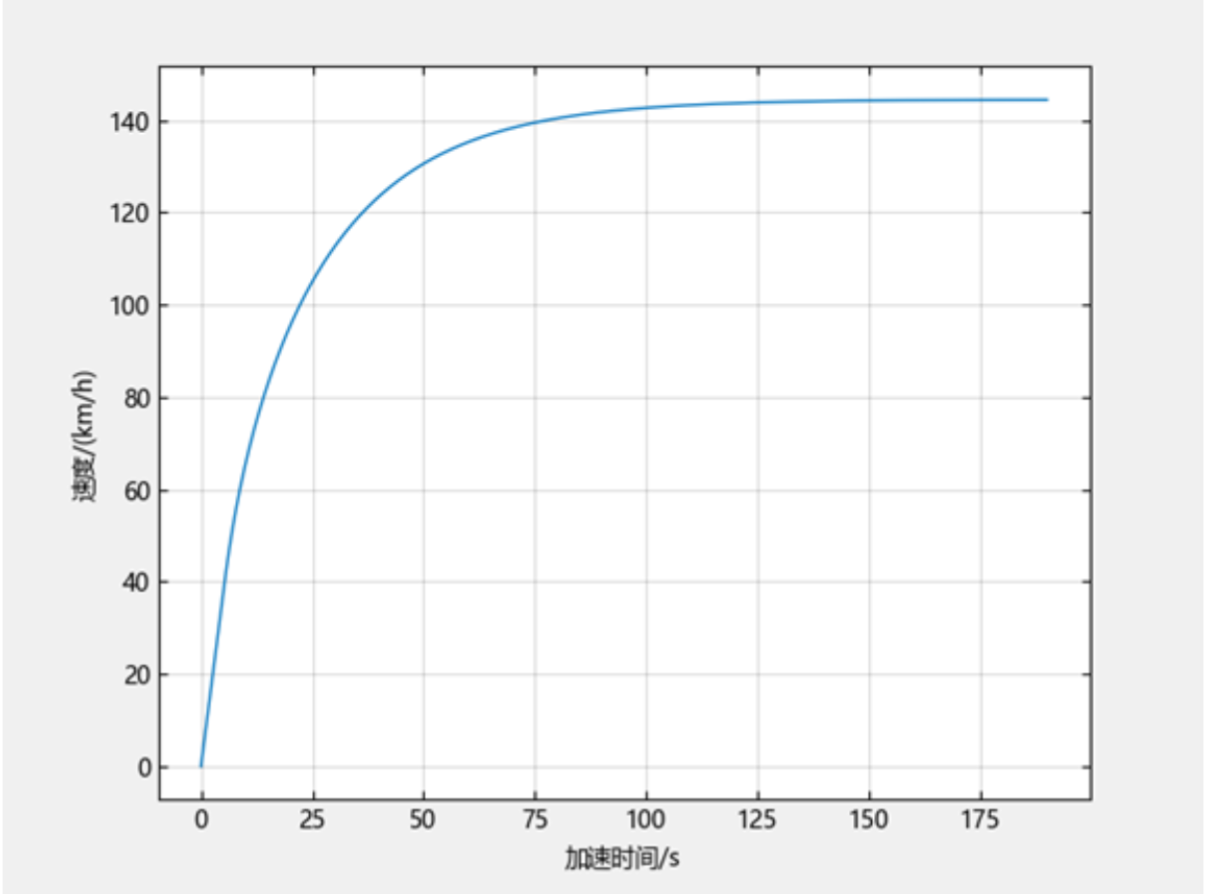

图7-5-7 电动汽车速度-加速时间曲线

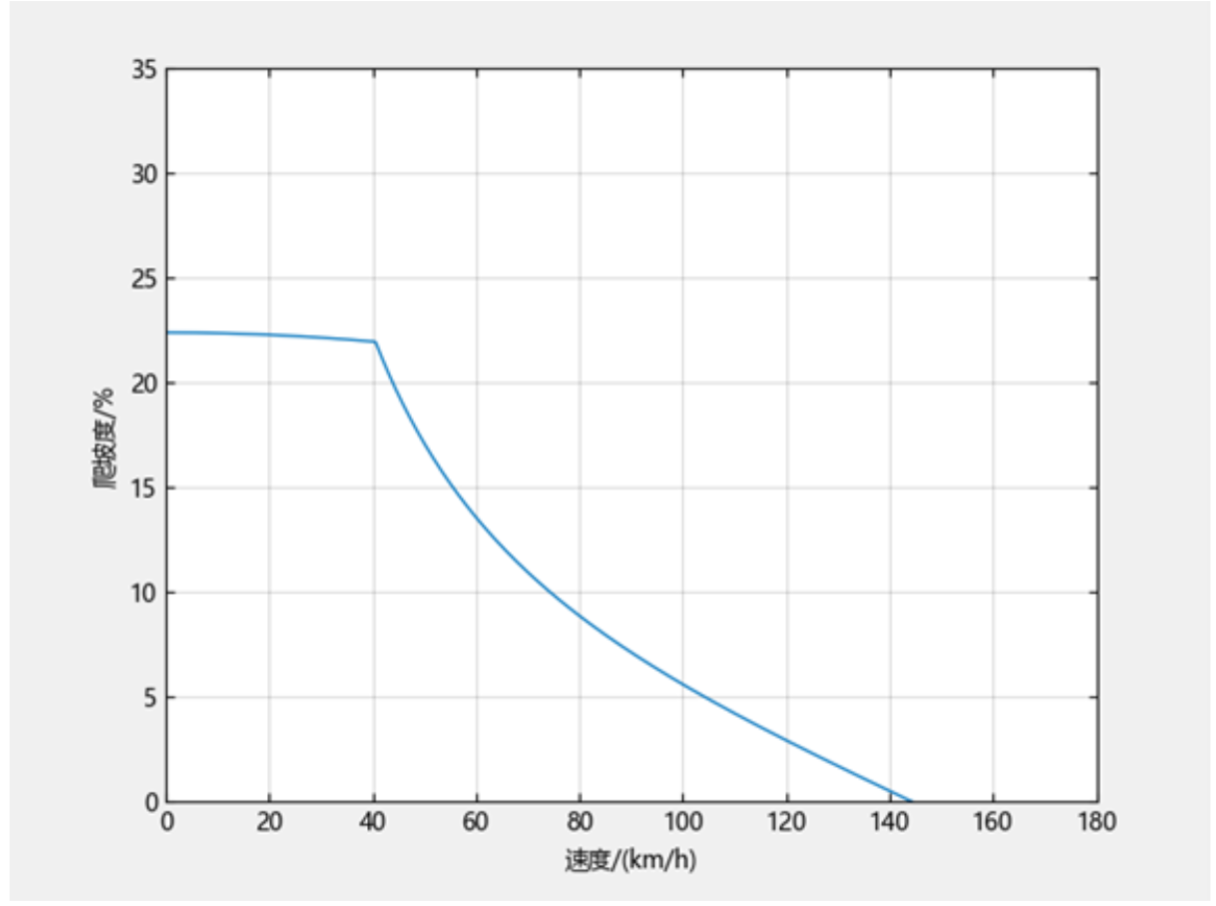

图7-5-8 电动汽车爬坡度-速度曲线

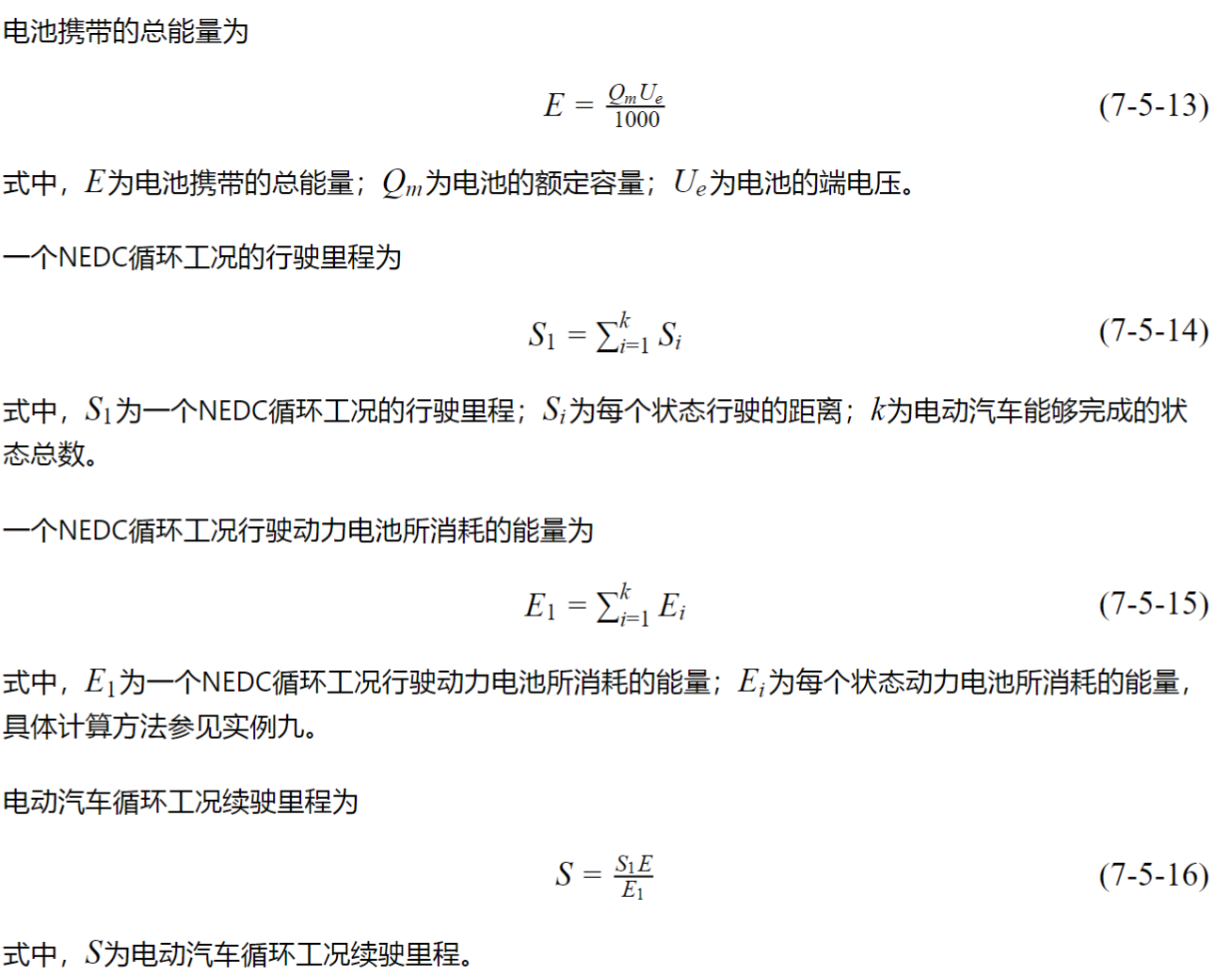

5.利用MWORKS仿真电动汽车循环工况续驶里程

根据表7-5-2和表7-5-3数据及循环工况电动汽车续驶里程数学模型，编写循环工况电动汽车续驶里程仿真的MWORKS程序如下。

m=1300;f=0.013;Cd=0.32;A=2.1;dt=1.02;nt=0.95;g=9.8;#汽车参数赋值

Ue=320;Ce=128;ne=0.95;#电池参数赋植

uj1=15;u01=0;aj1=1.04;#速度和加速度赋值

Sj1=(uj1^2-u01^2)/25920/aj1;#计算行驶距离

Pj1=uj1*(m*g*f+Cd*A*uj1^2/21.15+dt*m*aj1)/3600/nt;#计算需求功率

Ej1=Pj1*Sj1/uj1/ne;#计算能量消耗

ud1=15;t1=8;#行驶速度和时间赋值

Sd1=ud1*t1/3600;#计算行驶距离

Pd1=ud1*(m*g*f+Cd*A*ud1^2/21.15)/3600/nt;#计算需求功率

Ed1=Pd1*Sd1/ud1/ne;#计算能量消耗

uj2=0;u02=15;aj2=-0.83;#速度和减速度赋值

Sj2=(uj2^2-u02^2)/25920/aj2;#计算行驶距离

uj3=15;u03=0;aj3=0.69;#速度和加速度赋值

Sj3=(uj3^2-u03^2)/25920/aj3;#计算行驶距离

Pj3=uj3*(m*g*f+Cd*A*uj3^2/21.15+dt*m*aj3)/3600/nt;#计算需求功率

Ej3=Pj3*Sj3/uj3/ne;#计算能量消耗

uj4=32;u04=15;aj4=0.79;#速度和加速度赋值

Sj4=(uj4^2-u04^2)/25920/aj4;#计算行驶距离

Pj4=uj4*(m*g*f+Cd*A*uj4^2/21.15+dt*m*aj4)/3600/nt;#计算需求功率

Ej4=Pj4*Sj4/uj4/ne;#计算能量消耗

ud2=32;t2=24;#行驶速度和时间赋值

Sd2=ud2*t2/3600;#计算行驶距离

Pd2=ud2*(m*g*f+Cd*A*ud2^2/21.15)/3600/nt;#计算需求功率

Ed2=Pd2*Sd2/ud2/ne;#计算能量消耗

uj5=0;u05=32;aj5=-0.81;#速度和减速度赋值

Sj5=(uj5^2-u05^2)/25920/aj5;#计算行驶距离

uj6=15;u06=0;aj6=0.69;#速度和加速度赋值

Sj6=(uj6^2-u06^2)/25920/aj6;#计算行驶距离

Pj6=uj6*(m*g*f+Cd*A*uj6^2/21.15+dt*m*aj6)/3600/nt;#计算需求功率

Ej6=Pj6*Sj6/uj6/ne;#计算能量消耗

uj7=35;u07=15;aj7=0.51;#速度和加速度赋值

Sj7=(uj7^2-u07^2)/25920/aj7;#计算行驶距离

Pj7=uj7*(m*g*f+Cd*A*uj7^2/21.15+dt*m*aj7)/3600/nt;#计算需求功率

Ej7=Pj7*Sj7/uj7/ne;#计算能量消耗

uj8=50;u08=35;aj8=0.46;#速度和加速度赋值

Sj8=(uj8^2-u08^2)/25920/aj8;#计算行驶距离

Pj8=uj8*(m*g*f+Cd*A*uj8^2/21.15+dt*m*aj8)/3600/nt;#计算需求功率

Ej8=Pj8*Sj8/uj8/ne;#计算能量消耗

ud3=50;t3=12;#行驶速度和时间赋值

Sd3=ud3*t3/3600;#计算行驶距离

Pd3=ud3*(m*g*f+Cd*A*ud3^2/21.15)/3600/nt;#计算需求功率

Ed3=Pd3*Sd3/ud3/ne;#计算能量消耗

uj9=35;u09=50;aj9=-0.52;#速度和减速度赋值

Sj9=(uj9^2-u09^2)/25920/aj9;#计算行驶距离

ud4=35;t4=15;#行驶速度和时间赋值

Sd4=ud4*t4/3600;#计算行驶距离

Pd4=ud4*(m*g*f+Cd*A*ud4^2/21.15)/3600/nt;#计算需求功率

Ed4=Pd4*Sd4/ud4/ne;#计算能量消耗

uj10=0;u010=35;aj10=-0.97;#速度和减速度赋值

Sj10=(uj10^2-u010^2)/25920/aj10;#计算行驶距离

S11=Sj1+Sj2+Sj3+Sj4+Sj5+Sj6+Sj7+Sj8+Sj9+Sj10+Sd1+Sd2+Sd3+Sd4;#计算市区基本循环行驶距离

E11=Ej1+Ej3+Ej4+Ej6+Ej7+Ej8+Ed1+Ed2+Ed3+Ed4;#计算市区基本循环能量消耗

S10=4*S11;#计算市区循环行驶距离

E10=4*E11;#计算市区循环能量消耗

uj11=15;u011=0;aj11=0.69;#速度和加速度赋值

Sj11=(uj11^2-u011^2)/25920/aj11;#计算行驶距离

Pj11=uj11*(m*g*f+Cd*A*uj11^2/21.15+dt*m*aj11)/3600/nt;#计算需求功率

Ej11=Pj11*Sj11/uj11/ne;#计算能量消耗

uj12=35;u012=15;aj12=0.51;#速度和加速度赋值

Sj12=(uj12^2-u012^2)/25920/aj12;#计算行驶距离

Pj12=uj12*(m*g*f+Cd*A*uj12^2/21.15+dt*m*aj12)/3600/nt;#计算需求功率

Ej12=Pj12*Sj12/uj12/ne;#计算能量消耗

uj13=50;u013=35;aj13=0.42;#速度和加速度赋值

Sj13=(uj13^2-u013^2)/25920/aj13;#计算行驶距离

Pj13=uj13*(m*g*f+Cd*A*uj13^2/21.15+dt*m*aj13)/3600/nt;#计算需求功率

Ej13=Pj13*Sj13/uj13/ne;#计算能量消耗

uj14=70;u014=50;aj14=0.40;#速度和加速度赋值

Sj14=(uj14^2-u014^2)/25920/aj14;#计算行驶距离

Pj14=uj14*(m*g*f+Cd*A*uj14^2/21.15+dt*m*aj14)/3600/nt;#计算需求功率

Ej14=Pj14*Sj14/uj14/ne;#计算能量消耗

ud5=70;t5=50;#行驶速度和时间赋值

Sd5=ud5*t5/3600;#计算行驶距离

Pd5=ud5*(m*g*f+Cd*A*ud5^2/21.15)/3600/nt;#计算需求功率

Ed5=Pd5*Sd5/ud5/ne;#计算能量消耗

uj15=50;u015=70;aj15=-0.69;#速度和减速度赋值

Sj15=(uj15^2-u015^2)/25920/aj15;#计算行驶距离

ud6=50;t6=69;#行驶速度和时间赋值

Sd6=ud6*t6/3600;#计算行驶距离

Pd6=ud6*(m*g*f+Cd*A*ud6^2/21.15)/3600/nt;#计算需求功率

Ed6=Pd6*Sd6/ud6/ne;#计算能量消耗

uj16=70;u016=50;aj16=0.43;#速度和加速度赋值

Sj16=(uj16^2-u016^2)/25920/aj16;#计算行驶距离

Pj16=uj16*(m*g*f+Cd*A*uj16^2/21.15+dt*m*aj16)/3600/nt;#计算需求功率

Ej16=Pj16*Sj16/uj16/ne;#计算能量消耗

ud7=70;t7=50;#行驶速度和时间赋值

Sd7=ud7*t7/3600;#计算行驶距离

Pd7=ud7*(m*g*f+Cd*A*ud7^2/21.15)/3600/nt;#计算需求功率

Ed7=Pd7*Sd7/ud7/ne;#计算能量消耗

uj17=100;u017=70;aj17=0.24;#速度和加速度赋值

Sj17=(uj17^2-u017^2)/25920/aj17;#计算行驶距离

Pj17=uj17*(m*g*f+Cd*A*uj17^2/21.15+dt*m*aj17)/3600/nt;#计算需求功率

Ej17=Pj17*Sj17/uj17/ne;#计算能量消耗

ud8=100;t8=30;#行驶速度和时间赋值

Sd8=ud8*t8/3600;#计算行驶距离

Pd8=ud8*(m*g*f+Cd*A*ud8^2/21.15)/3600/nt;#计算需求功率

Ed8=Pd8*Sd8/ud8/ne;#计算能量消耗

uj18=120;u018=100;aj18=0.28;#速度和加速度赋值

Sj18=(uj18^2-u018^2)/25920/aj18;#计算行驶距离

Pj18=uj18*(m*g*f+Cd*A*uj18^2/21.15+dt*m*aj18)/3600/nt;#计算需求功率

Ej18=Pj18*Sj18/uj18/ne;#计算能量消耗

ud9=120;t9=10;#行驶速度和时间赋值

Sd9=ud9*t9/3600;#计算行驶距离

Pd9=ud9*(m*g*f+Cd*A*ud9^2/21.15)/3600/nt;#计算需求功率

Ed9=Pd9*Sd9/ud9/ne;#汁算能量消耗

uj19=80;u019=120;aj19=-0.69;#速度礼减速度赋值

Sj19=(uj19^2-u019^2)/25920/aj19;#计算行驶距离

uj20=50;u020=80;aj20=-1.04;#速度和减速度赋值

Sj20=(uj20^2-u020^2)/25920/aj20;#计算行驶距离

uj21=0;u021=50;aj21=-1.39;#速度和减速度赋值

Sj21=(uj21^2-u021^2)/25920/aj21;#计算行驶距离

S20=Sj11+Sj12+Sj13+Sj14+Sj15+Sj16+Sj17+Sj18+Sj19+Sj20+Sj21+Sd5+Sd6+Sd7+Sd8+Sd9;#计算市郊循环行驶距离

E20=Ej11+Ej12+Ej13+Ej14+Ej16+Ej17+Ej18+Ed5+Ed6+Ed7+Ed8+Ed9;#计算市郊循环能量消耗

E=Ue*Ce/1000;#计算电池能量

S1=S10+S20;#计算NEDC循环行驶距离；

E1=E10+E20;#计算NEDC循环能量消耗

S=S1*E./E1#计算循环工况续驶里程

在MWORKS编辑器中输入这些程序，点击运行按钮，可以得到电动汽车续驶里程为308km，满足设计要求。
