六自由度平台液压驱动轨迹规划

简介

六自由度平台通过六条电/液压作动器实现X/Y/Z平移与滚转/俯仰/偏航姿态控制，具备高精度动态模拟、运动再现、振动试验、虚拟样机验证、驾驶/飞行仿真与硬件在环测试等功能。
六自由度平台涉及到以下相关原理：

• 机构学：上平台与下基座由6条可伸缩作动器（通常成对万向/球铰）连接，构成并联机构，刚度高、误差不易累积。
• 运动学：逆运动学将期望位姿（X/Y/Z＋滚转/俯仰/偏航）映射为六杆长度；正运动学基于六杆长度解平台姿态（数值求解为主）。
• 作动与测量：电动丝杠或液压缸驱动，配合编码器/直线位移传感器闭环控制；力/压传感器用于力位混合控制与安全监测。
• 控制：前馈+PID/模型预测控制，含坐标变换、速度/加速度限制、奇异位形与行程约束管理、倾翻与碰撞保护。
• 动力学：并联架构使等效质量低、带宽高；需处理摩擦、间隙与柔性，常通过观测器/补偿提高跟踪与振动抑制。
• 标定与几何辨识：利用激光跟踪仪/摄影测量标定铰点与杆长零位，修正制造装配误差以保证姿态精度。

本次案例分析中，主要对系统初步设计阶段的仿真分析，模拟六自由度平台的机械、液压、控制系统，不涉及详细传感器系统和机械结构运动偏差补偿内容。

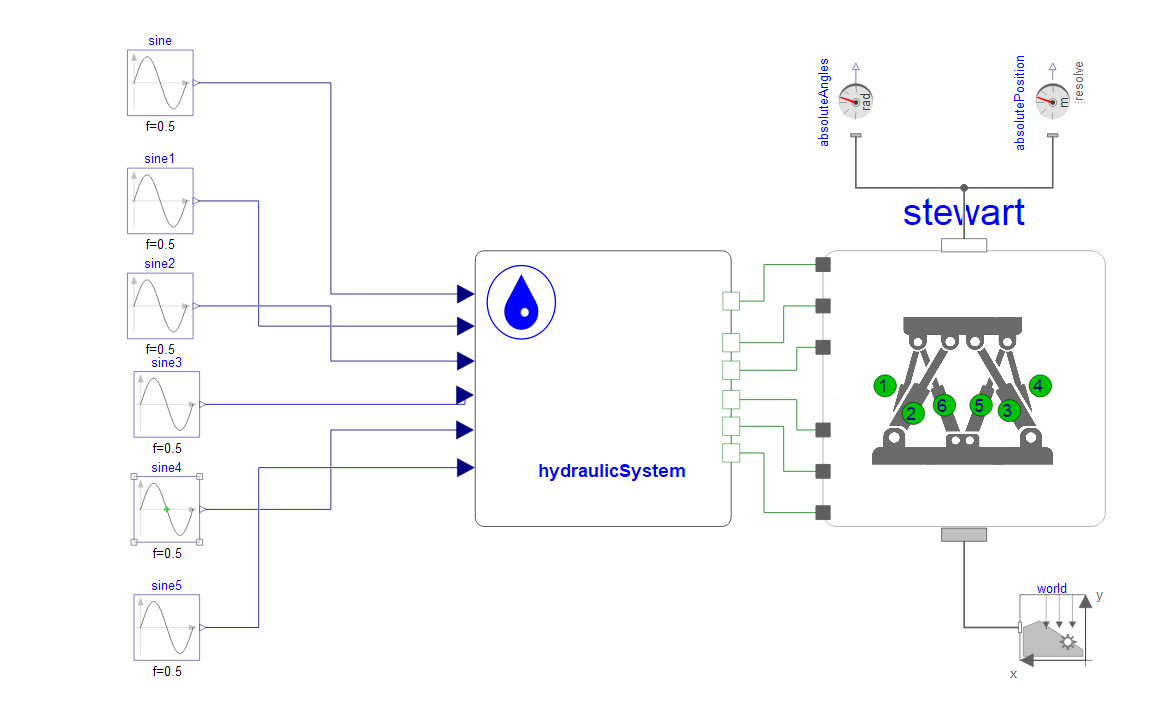

完整的 Modelica 模型如下图所示：

仿真结果分析

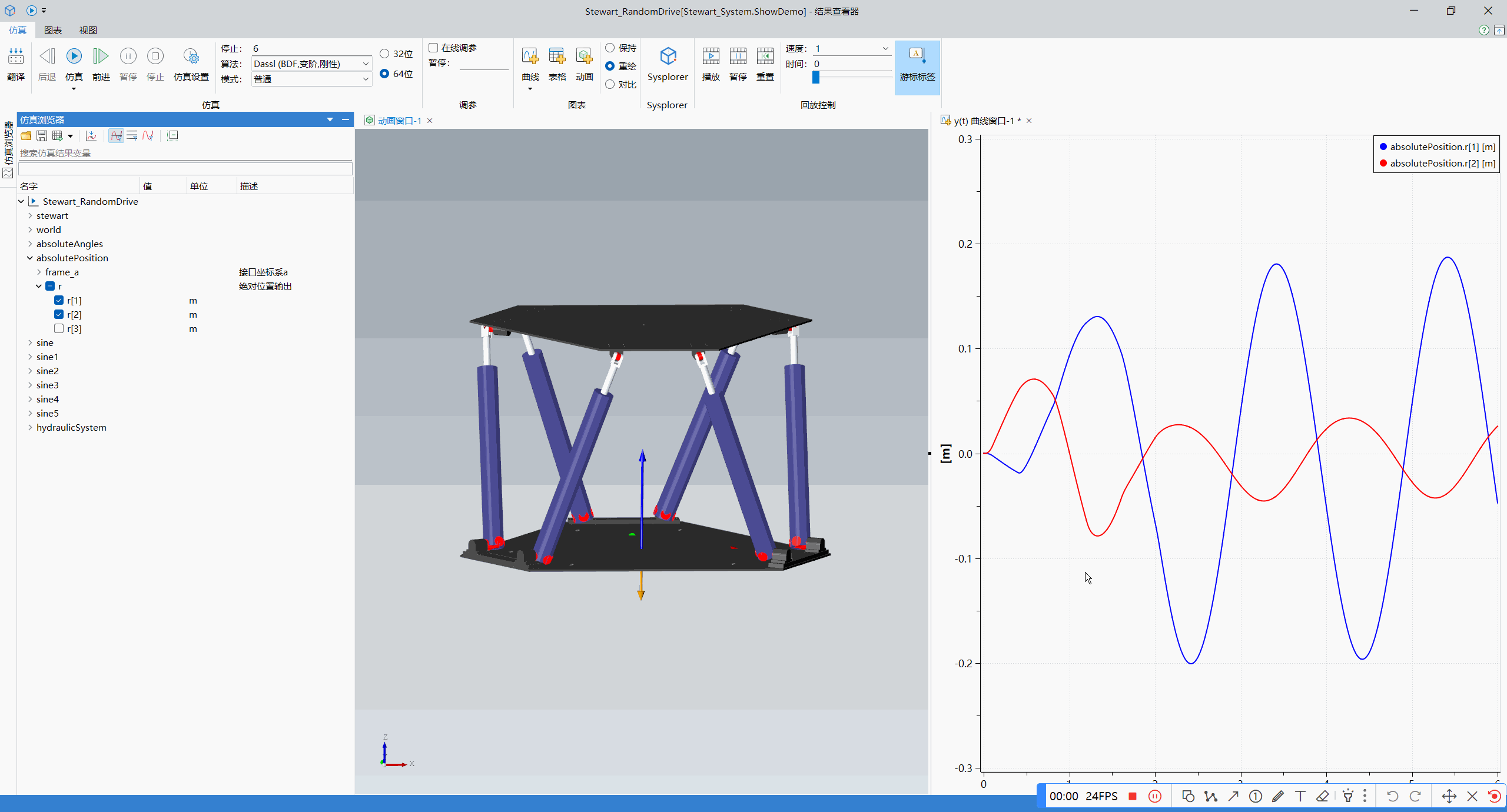

选择模型Stewart_RandomDrive，单击仿真，待仿真结束后，正弦信号输入，直接驱动六液压缸运动后，六自由度平台的仿真结果如下图所示。

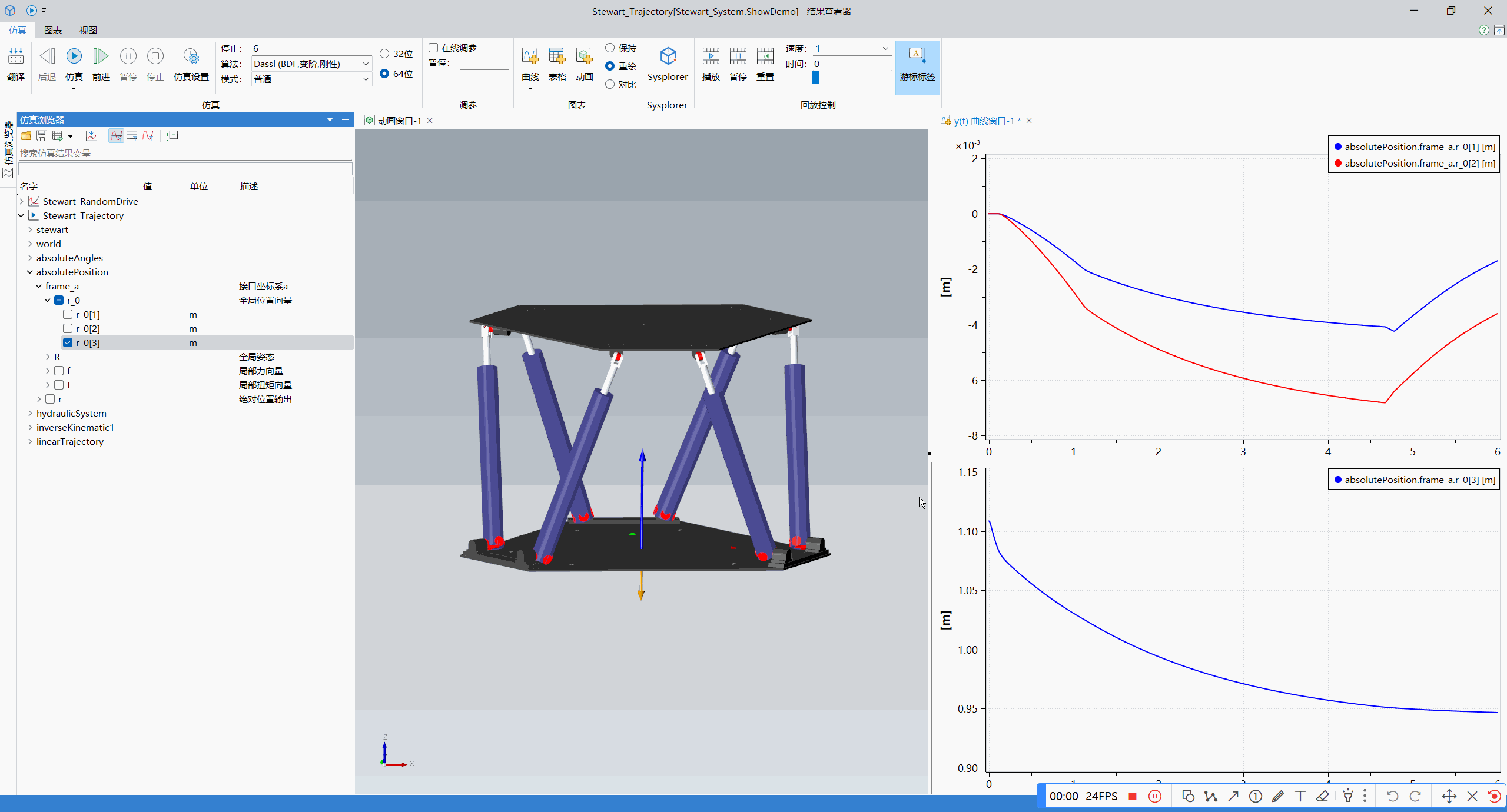

选择模型Stewart_Trajectory，单击仿真，待仿真结束后，给定目标信号输入，通过运动学反解，计算驱动六液压缸运动后，六自由度平台的仿真结果如下图所示。

通过仿真结果可以看出，六自由度平台可以实现在指定场景下单六自由度稳定和平衡控制。

版本说明

V0.0.1，2025-09-30 15:18

• 初始版本
