仿真后处理

模型仿真完成后，仿真浏览器中显示仿真结果变量，包括变量的名称、值、单位和描述。

仿真结果变量

对仿真结果变量进行后处理，查看曲线和三维动画结果。

曲线

1. 绘制曲线

在仿真浏览器中展开组件变量，接着在曲线窗口中绘制变量结果曲线。有以下几种方式：

• 点击变量名的勾选框，自动打开曲线窗口绘制曲线。
• 图表功能区中点击新建 y(t)曲线窗口按钮，打开空的曲线窗口，勾选变量或拖拽变量至曲线窗口中绘制曲线。

曲线

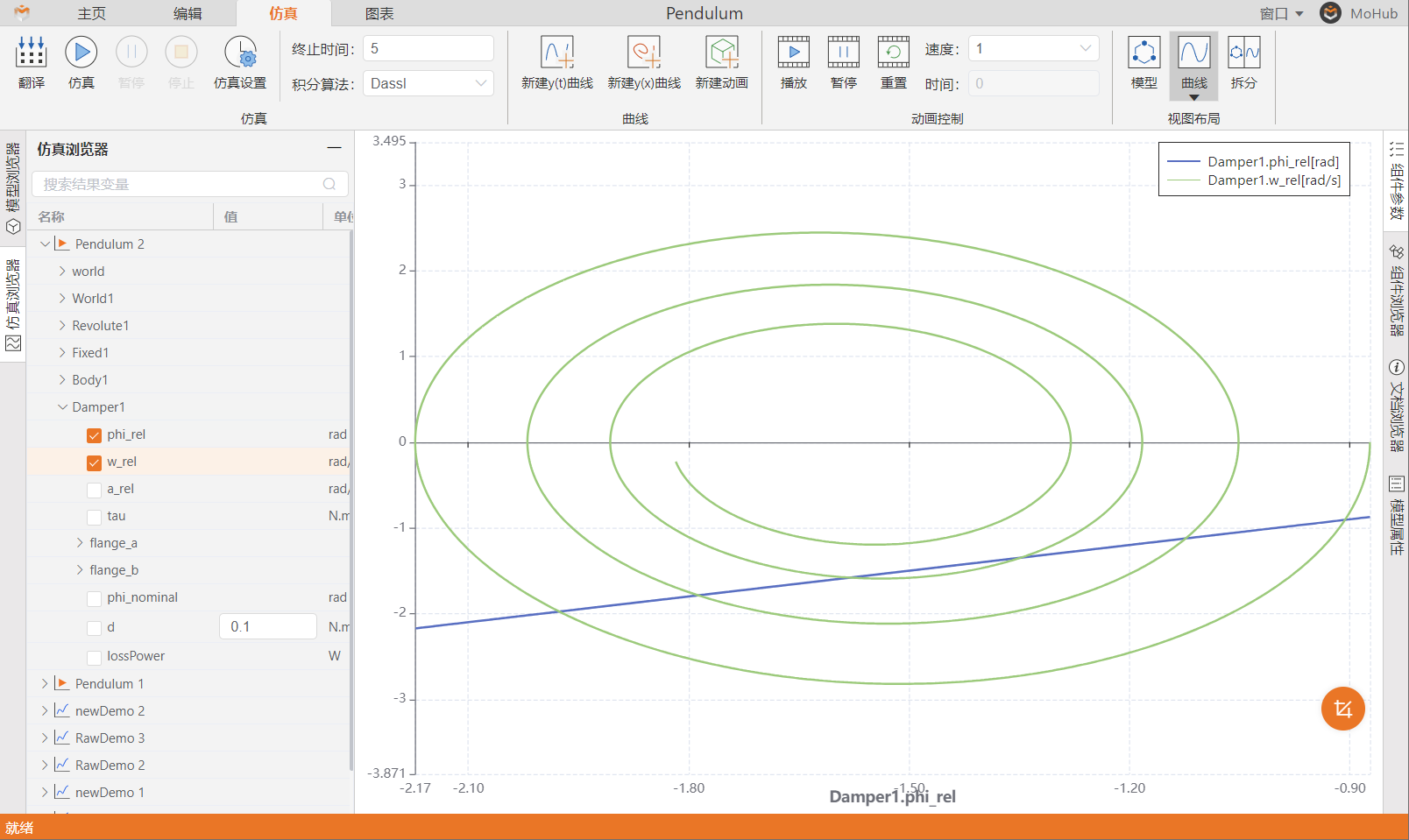

同时支持新建 y(x)曲线窗口，拖拽一变量作为 x 轴，接着拖拽另一变量绘制曲线。

y(x)曲线

2. 曲线后处理

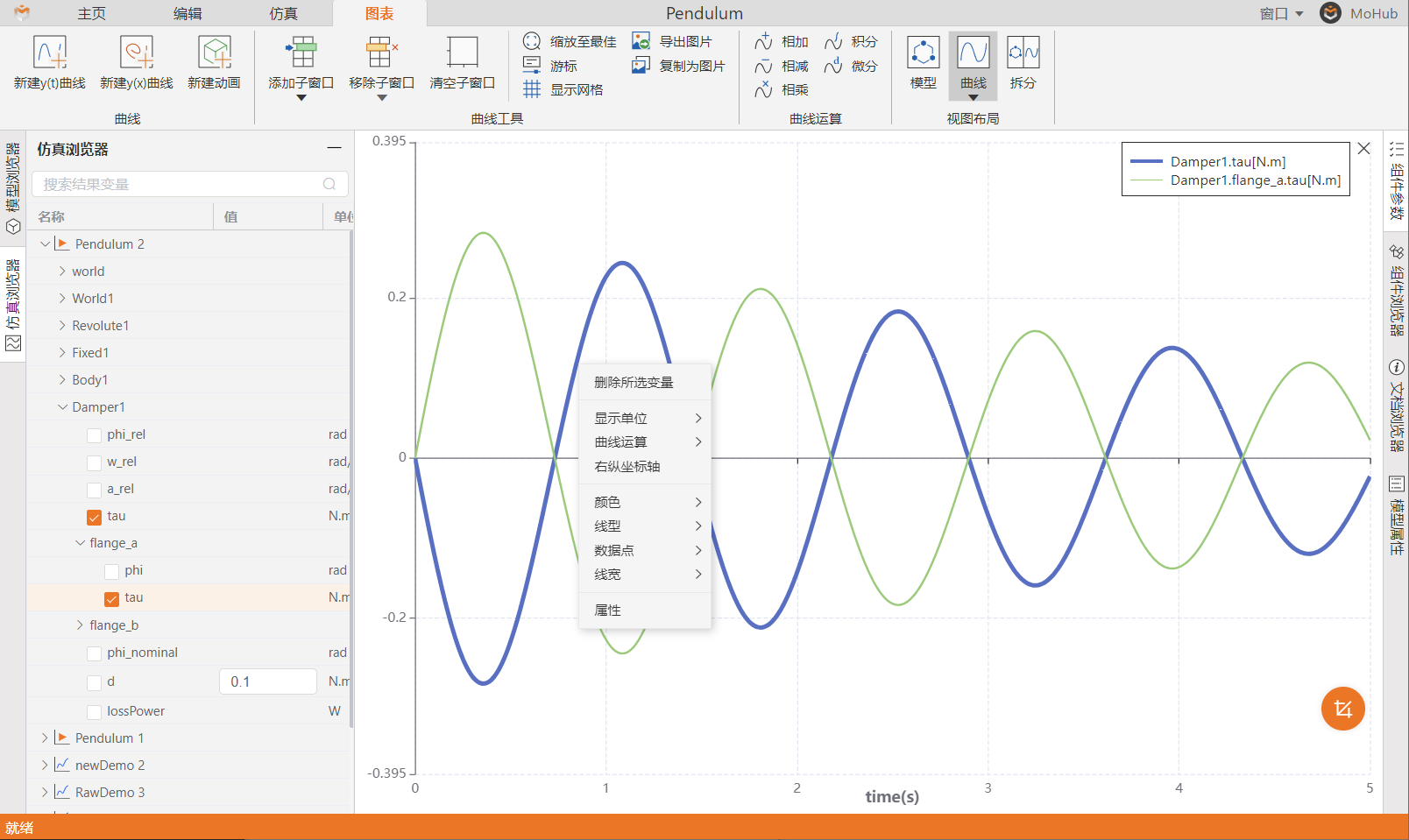

选中曲线，右键打开快捷菜单，完成曲线属性（包括颜色、线型、数据点、线宽）设置、曲线运算操作。

曲线属性

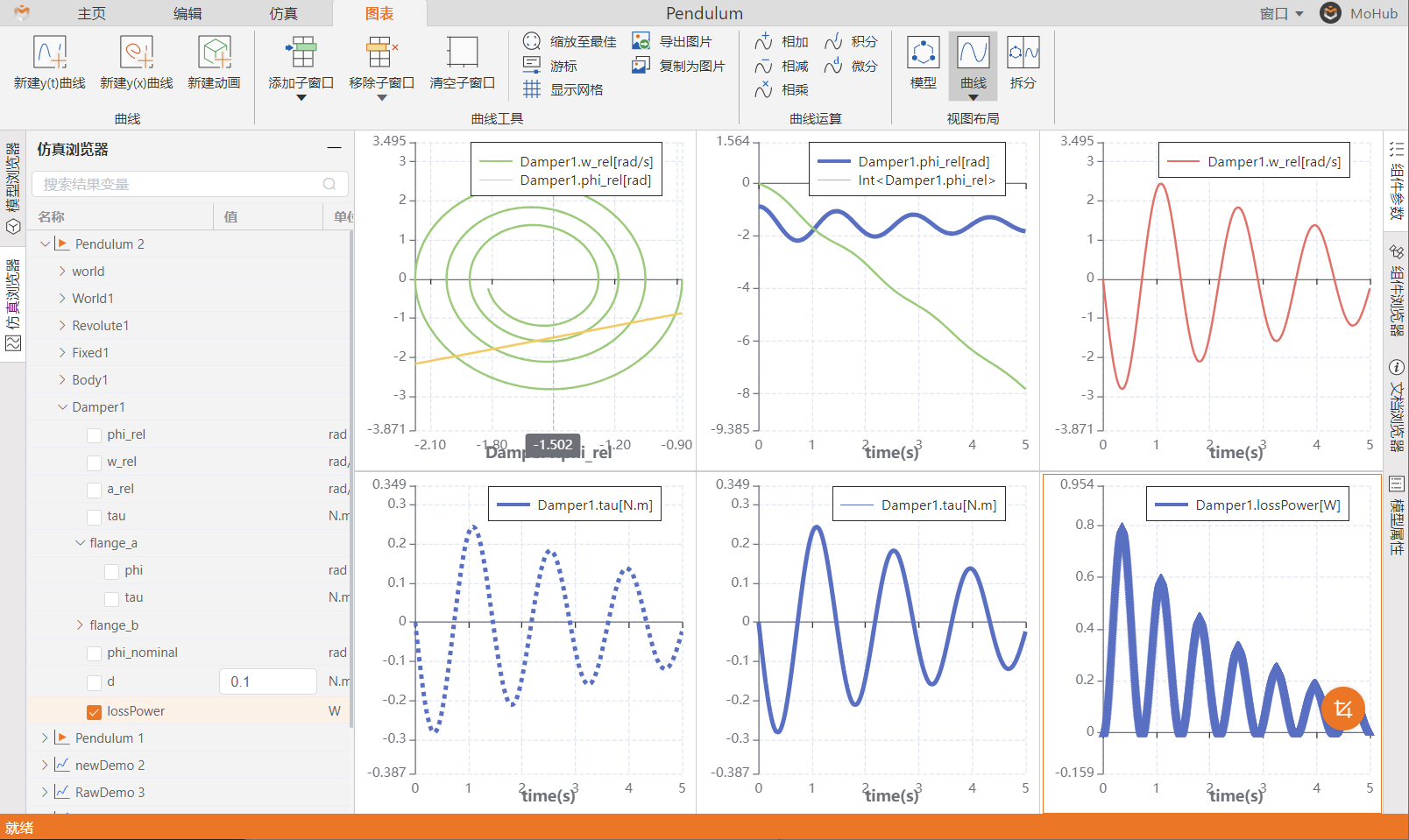

设置曲线属性

三维动画

在仿真浏览器中选中模型仿真结果，接着在仿真功能区中点击新建动画按钮，弹出动画窗口，自动显示该模型的三维动画。

三维动画

在仿真功能区的动画控制中，可对三维动画的播放进行控制。

• 播放：从头或从上次暂停的时刻播放当前实例动画。
• 暂停：暂停播放。
• 重置：停止播放动画并恢复初始状态。
• 速度：调节动画播放速度的快慢，通过下拉框选择速度。
• 时间：实时显示动画播放时间。
